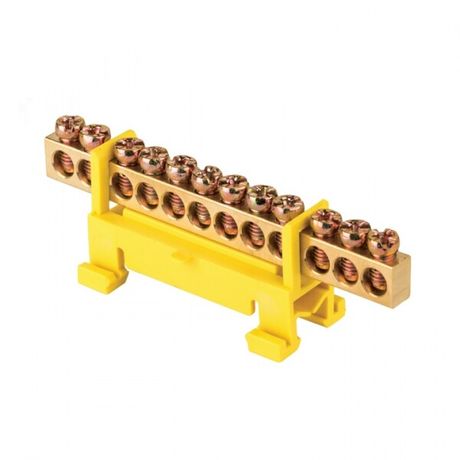

Шина нулевая PE 6х9 12 отвер. латунь желт. изолятор тип "Стойка" на DIN-рейку PROxima EKF sn0-63-12-sy

Шина нулевая PE 6х9 мм 12 отверстий латунь желтый изолятор тип Стойка на DIN-рейку от EKF серии PROxima - это надёжный элемент для организации систем заземления и нулевого провода в распределительных щитах. Устройство рассчитано на работу в промышленных условиях, легко монтируется на DIN-рейку и обеспечивает безопасное соединение проводников сечением от 1,5 до 10 мм2.

Назначение и область применения

Шина используется для присоединения нулевых (N) и защитных заземляющих (PE) проводников в электрических щитах. Применяется в комплектных устройствах управления (НКУ), силовых щитах, пультах управления и других промышленных объектах. Подходит для систем TN-S и TT, где требуется выделенная шина заземления. Благодаря высокой механической прочности и термостойкости, изделие надёжно работает в условиях повышенной нагрузки и вибраций.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Материал контактов: латунь с оцинкованным покрытием
• Габариты: 6×9 мм (сечение шины)
• Количество точек подключения: 12
• Тип подключения: винтовые зажимы
• Диапазон сечений проводников: 1,5–10 мм2
• Количество полюсов: 1
• Степень защиты: IP00 (без внешней защиты, требует установки внутри корпуса)
• Рабочая температура: от –40 C до +105 C
• Цвет изолятора: жёлтый
• Способ монтажа: крепление на DIN-рейку через изоляторы

Совместимость и монтаж

Шина совместима со всеми стандартными DIN-рейками типа TS35. Монтаж осуществляется путём защёлкивания на рейку через пластиковые изоляторы - они обеспечивают гальваническую развязку от металлического корпуса. Для фиксации проводников используются винты с круглым основанием, исключающим перерезание жилы. Каждый зажим рассчитан на один проводник; многожильные провода рекомендуется обжимать наконечниками. Не допускается использование шины вне электрошкафа - степень защиты IP00 требует герметичного размещения.

Безопасность и стандарты

Изоляторы изготовлены из самозагасающего пластика, соответствующего требованиям UL94 V-0 - материал не поддерживает горение. Латунные контакты с цинковым покрытием снижают риск окисления и коррозии. Конструкция соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Сертифицирована для работы в промышленных сетях переменного тока до 400 В.

Преимущества

• Оцинкованное покрытие контактов позволяет подключать как медные, так и алюминиевые проводники без риска гальванической коррозии.
• Круглое основание винта равномерно распределяет давление, предотвращая повреждение жилы при затяжке.
• Высокая теплостойкость (до +105 C) обеспечивает стабильную работу даже при длительной перегрузке.
• Жёлтый цвет изолятора визуально отличает шину PE от N-шин, что упрощает обслуживание и диагностику.
• 12 точек подключения позволяют организовать распределение без использования перемычек в большинстве типовых решений.

Ограничения применения

• Не применяется в открытых помещениях или на улице - IP00 не защищает от пыли, влаги и механических воздействий.
• Запрещено использовать для подключения проводников сечением менее 1,5 мм2 или более 10 мм2 - возможен перегрев или плохой контакт.
• Не предназначен для коммутации токов выше 100 А - превышение номинала вызывает нагрев и выход из строя.
• Не заменяет главную заземляющую шину (ГЗШ) в распределительном пункте - функционально является вторичным распределителем.

Примеры использования

• Подключение защитных проводников от автоматических выключателей в промышленном щите станка.
• Объединение заземляющих проводов от нескольких электродвигателей на конвейере.
• Распределение PE-проводников в щите освещения торгового центра.
• Формирование контура заземления в распределительном пункте ЖЭКа или производственного участка.

Практические советы

• Перед монтажом проверьте соответствие сечения провода диапазону 1,5–10 мм2 - используйте наконечники для многожильных проводов.
• Затягивайте винты усилием 0,8–1,2 Нм - слишком слабая затяжка вызывает нагрев, слишком сильная - деформацию контакта.
• При использовании в вибрационных средах (например, на насосах или компрессорах) дополнительно закрепите шину хомутами.
• Не смешивайте шины PE и N на одном модуле - соблюдайте цветовое различие (жёлтый - PE, белый/синий - N).
• Проверяйте плотность контактов каждые 6–12 месяцев при интенсивной эксплуатации - особенно после первых запусков оборудования.
