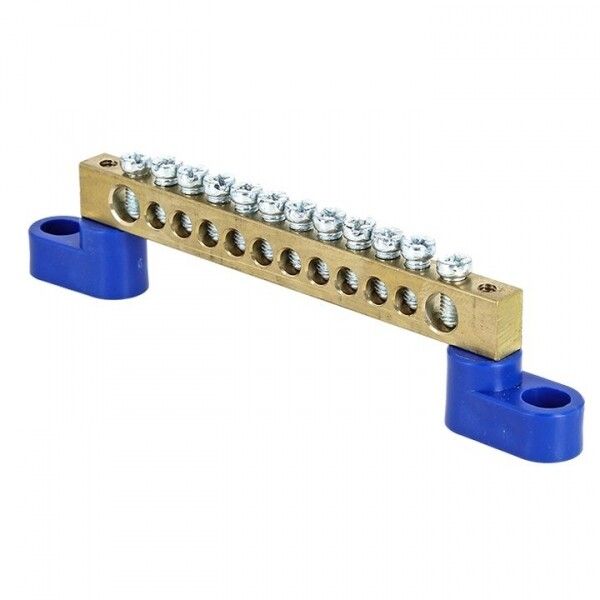

Шина нулевая N 6х9 12 отвер. латунь 2 син. угловых изолятора PROxima EKF sn0-63-12-2

Шина нулевая 63.12 мм (6х9 мм) 12 отверстий латунь 2 синих угловых изолятора от EKF серии PROxima - это надежный элемент для распределения нулевого провода (N) в щитах автоматики и силовой аппаратуры. Подходит для промышленного оборудования, где важны прочность, долговечность и точная фиксация проводов.

Назначение и область применения

Эта шина используется для соединения нулевых проводников в электрических щитах - она обеспечивает единый контакт всех N-проводов, снижает риск перегрева и упрощает обслуживание. Применяется в комплектных устройствах управления (НКУ), распределительных щитах, на производствах, в цехах с конвейерами, насосными станциями и другом промышленном оборудовании. Также подходит для систем заземления (PE), если требуется вынести несколько заземляющих проводов на один контакт.

Технические характеристики

• Материал: латунь - высокая проводимость, устойчивость к окислению
• Номинальный ток: 100 А - рассчитана на нагрузки до этого значения
• Номинальное напряжение: 400 В - безопасна для сетей 380/220 В
• Количество подключений: 12 винтовых отверстий - позволяет подключить до 12 проводов
• Диапазон сечений проводов: 1,5–10 мм2 - совместима с большинством медных жил в промышленных установках
• Габариты: 6×9 мм - компактная форма, легко помещается в плотных щитах
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри закрытого корпуса
• Рабочая температура: от –40 до +105 C - работает в суровых условиях, включая холодные склады и нагретые помещения
• Способ монтажа: на шинопровод - крепится через специальные кронштейны или DIN-рейку с адаптером
• Изоляторы: два синих угловых - обеспечивают гальваническую изоляцию от металлического корпуса
• Норматив: IEC 60309-1(1999) - соответствие международным требованиям к коммутирующим устройствам

Совместимость и монтаж

Шина нулевая 63.12 мм (6х9 мм) 12 отверстий латунь 2 синих угловых изолятора крепится исключительно на шинопровод - то есть на металлический профиль, который установлен на DIN-рейке. Для монтажа используйте крепежные элементы, подходящие под тип шинопровода. Не устанавливайте её прямо на стенку щита - изоляторы не защищают от контакта с корпусом. Все винты затягиваются отверткой; момент затяжки - не более 0,5 Нм, чтобы не повредить резьбу. Провода зачищаются на 8–10 мм, без оголенных жил вне зажима.

Безопасность и стандарты

Изделие соответствует стандарту IEC 60309-1(1999), что гарантирует механическую и электрическую безопасность при работе в промышленных условиях. Материал - латунь - не содержит свинца и других токсичных компонентов. Благодаря никелированию поверхности (по данным производителя) снижена вероятность коррозии. Однако из-за степени защиты IP00 запрещено использование в открытой среде, во влажных помещениях без кожуха или на улице.

Преимущества

• Высокая теплопроводность латуни - меньше нагрев при токах до 100 А
• 12 точек подключения - заменяет сразу несколько перемычек, уменьшая количество соединений
• Угловые синие изоляторы - предотвращают случайный контакт с корпусом щита
• Совместима с широким спектром сечений - от 1,5 до 10 мм2 - универсальна для разных задач
• Цена ниже европейских аналогов - экономия до 50% без потери качества

Ограничения применения

• Не применяется в открытом исполнении - IP00 требует обязательной установки в закрытом щите
• Не подходит для переменного тока выше 400 В - максимальное напряжение ограничено
• Запрещено использовать для подключения проводов сечением менее 1,5 мм2 или более 10 мм2 - возможен перегрев или плохой контакт
• Не предназначен для частого демонтажа - многократные затяжки винтов могут повредить резьбу

Примеры использования

• Щит управления станком с 8 двигателями - все нулевые провода собраны на одной шине
• Распределительный щит в цеху - подключение заземляющих проводов от всех машин
• Автоматизированная линия с несколькими ПЛК - обеспечение единой точки нуля для контрольных сигналов
• Обновление старого щита - замена нескольких перемычек на одну шину для упорядочивания проводки

Практические советы

• Перед монтажом проверьте, что шина точно соответствует вашему шинопроводу - габариты 6×9 мм должны совпадать с посадочным местом
• Не используйте шину в качестве основного заземления, если в нормативах объекта требуется отдельная PE-шкафа - эта шина может использоваться лишь как дополнительный вывод
• При сборке щита располагайте шину рядом с входными клеммами - так сокращаются длины проводов и снижаются потери
• Проверяйте затяжку винтов после первого включения - при прогреве латуни возможно слабое усилие
• Артикул sn0-63-12-2 - сохраняйте его при заказе запасных шин, чтобы не купить несовместимый вариант
