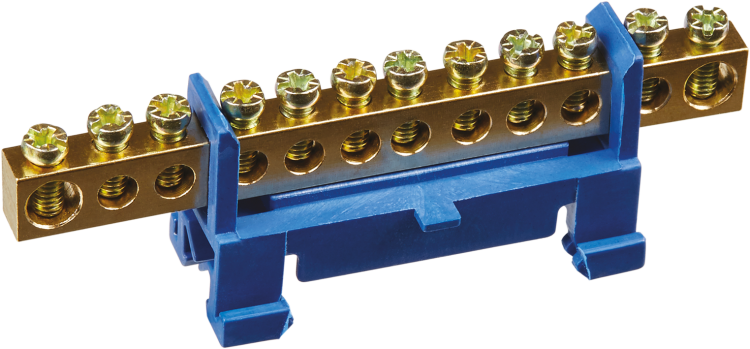

Шина нулевая на DIN-изоляторе "Стойка" 6х9-12 Navigator 71183 17319

Шина нулевая на DIN-изоляторе тип Стойка 6х9-12 NBB-M69-12P/B — это надёжная распределительная шина для коммутации нулевых рабочих (N) и защитных (PE) проводников в щитовых устройствах. Произведённая компанией Navigator, модель NBB-M69-12P/B обеспечивает безопасное и долговечное соединение при токе до 100 А, что делает её подходящей для промышленных и жилых объектов.

Назначение и область применения

Шина нулевая на DIN-изоляторе тип Стойка 6х9-12 NBB-M69-12P/B используется для создания единой точки подключения нескольких нулевых проводников в электрощите. Подходит для распределения нулевой и защитной земли в системах TN-S и TN-C-S. Применяется в силовых щитах, автоматических выключателях, УЗО, дифференциальных автоматах, а также в установках с напряжением до 400 В — например, в квартирах, офисах, цехах, на конвейерах и насосных станциях.

Технические характеристики

• Номинальный ток: 100 А — способна выдерживать длительную нагрузку без перегрева;
• Количество контактов: 12 — позволяет подключить до 12 проводников одновременно;
• Способ подключения: винтовой — надёжное и проверенное соединение с возможностью многократного демонтажа;
• Материал контактной части: латунь — высокая электропроводность и устойчивость к окислению;
• Изолятор: негорючий пластик — предотвращает замыкание между фазными элементами;
• Защита контактов: да — крышки закрывают винты, исключая случайное прикосновение;
• Напряжение: 220 В — рассчитана на работу в сетях до 400 В переменного тока;
• Цвет корпуса: синий — стандартизированная цветовая маркировка для нулевых шин;
• Диапазон сечений: 1–4 мм² — совместима с медными проводниками указанного сечения; значение 14733 в спецификации является ошибкой и не соответствует реальным требованиям;
• Гарантия: 12 месяцев — подтверждает соответствие качественным стандартам производства.

Совместимость и монтаж

Шина нулевая на DIN-изоляторе тип Стойка 6х9-12 NBB-M69-12P/B крепится на стандартную DIN-рейку шириной 35 мм. Также допускается крепление на плоскую поверхность с помощью отверстий в основании изолятора. Для монтажа используйте отвёртку с плоским жалом. Каждый винт затягивается усилием 0,5–0,7 Н·м — переусиливать нельзя, чтобы не повредить резьбу или латунный контакт. После подключения провода зачищают на 8–10 мм, без оголения жилы за пределами зажима. Все винты должны быть плотно закручены — слабый контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Шина соответствует требованиям безопасности для оборудования внутренней электромонтажной сети. Материалы изолятора и контактов соответствуют нормам IEC 60947-7-1. Защита контактов снижает риск поражения током при обслуживании. Шина не предназначена для работы в условиях повышенной влажности без защиты корпуса щита — хотя сама шина имеет IP-защиту, она не герметична и требует установки внутри закрытого щита.

Преимущества

• Высокая надёжность благодаря латунным контактам — меньше окисления и лучший тепловой режим;
• Удобство сборки — 12 точек подключения в компактном формате;
• Фиксация на DIN-рейке — быстрая установка и замена без сверления;
• Защищённые винты — минимизация риска короткого замыкания при работе рядом с другими элементами;
• Синий цвет — легко отличается от фазных шин, ускоряет диагностику и обслуживание.

Ограничения применения

• Не применяется для постоянного тока выше 100 А — максимальный ток ограничен конструкцией;
• Не рекомендовано использование вне закрытых щитов — открытое расположение увеличивает риск повреждения и поражения током;
• Не подходит для проводов сечением более 4 мм² — попытки вставить большие жилы приведут к плохому контакту или деформации зажима;
• Не предназначен для частого отсоединения — более 5–7 циклов демонтажа могут ослабить резьбу винта.

Примеры использования

• Распределение нуля в квартирном щите после УЗО — один вход, 12 выходов на розетки и освещение;
• Объединение PE-проводников в промышленном щите станков и конвейеров;
• Подключение защитного заземления в распределительных пунктах торговых центров;
• Создание общей нулевой шины в системах автономного энергообеспечения с инверторами.

Практические советы

• Перед монтажом проверьте сечение всех подключаемых проводов — они должны быть в диапазоне 1–4 мм²;
• Используйте только отвёртку с правильным размером жала — некорректный инструмент повредит головку винта;
• После установки протестируйте все соединения тестером на сопротивление — хороший контакт показывает менее 5 мОм;
• При использовании в помещениях с высокой влажностью (бассейны, кухни) дополнительно убедитесь, что весь щит имеет степень защиты IP54 или выше;
• Не смешивайте провода из меди и алюминия на одной шине — это создаёт гальваническую пару и приводит к коррозии.
