Шина нулевая в корпусе 4х11 EKF PROxima | sn0-4x11

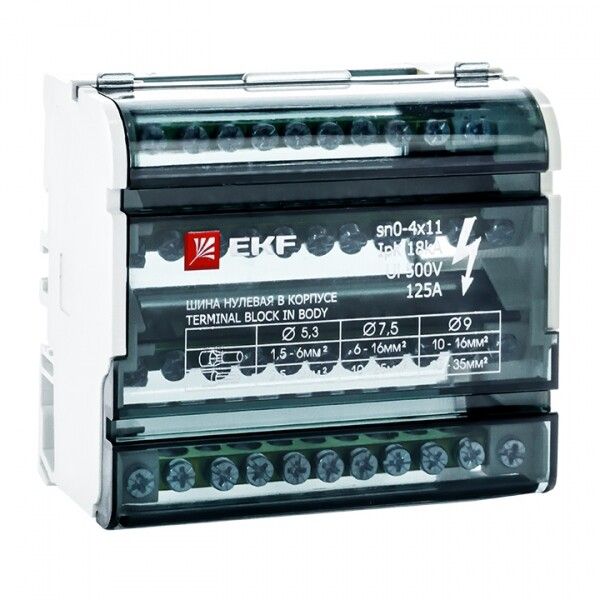

Шина нулевая в корпусе 4х11 от EKF (артикул sn0-4x11) - это компактная распределительная шина с четырьмя изолированными контактными группами, предназначенная для надёжного соединения нулевых проводников в щитах автоматизации и промышленного оборудования.

Назначение и область применения

Шина нулевая в корпусе 4х11 используется для организации нулевой шины в распределительных щитах. Подходит для подключения одножильных и многожильных проводов с наконечниками НШвИ. Применяется в системах управления, на станках, конвейерах, в КИПиА и других устройствах промышленной автоматики. Устанавливается в щитах класса НКУ (низковольтные коммутационные устройства).

Технические характеристики

• Номинальное напряжение: 400 В - безопасна для работы в трёхфазных сетях 380–400 В
• Номинальный ток: 125 А - выдерживает нагрузки типичных промышленных цепей
• Количество полюсов: 4 - четыре отдельные шины для нулевых проводников
• Наличие N-шины: Да - одна из четырёх шин предназначена специально для нейтрали
• Поперечное сечение провода: 1,5 – 35 мм2 - совместима с большинством стандартных кабелей
• Тип подключения: винтовой - надёжное и проверенное соединение
• Материал: медь - высокая проводимость и устойчивость к нагреву
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от воды и пыли
• Диапазон температур: от -40 C до +105 C - работает в суровых условиях, включая холодные склады и жаркие цеха
• Цвет: синий - стандартизированная цветовая маркировка для нулевых шин
• Размер: 10 мм - толщина шины обеспечивает механическую прочность
• Способ монтажа: DIN-рейка - легко фиксируется на стандартной рейке шириной 35 мм
• Нормативный документ: IEC 60309-1(1999) - соответствует международным требованиям безопасности

Совместимость и монтаж

Шина нулевая в корпусе 4х11 монтируется на DIN-рейку без дополнительных креплений. Для подключения используйте одножильные провода или многожильные с опрессованными наконечниками НШвИ. Диаметр зажимных винтов рассчитан под сечение до 35 мм2 - не перетягивайте, чтобы не повредить контакты. Корпус выполнен из изоляционного материала, поэтому установка возможна даже рядом с фазными элементами. Передняя крышка прозрачная - позволяет контролировать состояние подключений без вскрытия.

Безопасность и стандарты

Шина соответствует стандарту IEC 60309-1(1999) и имеет степень защиты IP20, что исключает случайный контакт с токоведущими частями. Все шины внутри корпуса изолированы друг от друга и от металлических элементов. Изолирующая задняя панель предотвращает замыкание на корпус щита. Цвет синий соответствует нормам маркировки нулевых проводников.

Преимущества

• Чёткая разбивка на 4 шины - удобно для разделения цепей (например, освещение, управление, сигнализация)
• Прозрачная крышка - контроль состояния соединений без демонтажа
• Высокая термостойкость - сохраняет работоспособность при экстремальных температурах
• Медные шины - минимальные потери энергии и долгий срок службы
• Фиксация на DIN-рейке - быстрая установка и замена

Ограничения применения

Не применяйте в условиях повышенной влажности, пыли или на открытом воздухе - IP20 не обеспечивает защиту от жидкости и частиц. Не используйте для подключения проводов сечением менее 1,5 мм2 - винтовые зажимы не обеспечивают надёжного контакта. Не рекомендуется для монтажа в щитах с высокой плотностью компонентов без учёта габаритов корпуса - шина занимает место, требует свободного пространства вокруг для обслуживания.

Примеры использования

• Подключение нулевых проводов от частотных преобразователей на конвейере
• Объединение нулей от нескольких датчиков в системе автоматизации
• Распределение нейтрали в щите управления насосной станцией
• Завершение нулевой цепи в распределительном щите производственного участка

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не более 35 мм2, не менее 1,5 мм2
• Используйте только наконечники НШвИ для многожильных проводов - они предотвращают ослабление контакта
• Не затягивайте винты слишком сильно - это может деформировать медную шину
• При проектировании щита учитывайте, что шина 4х11 занимает 4 модуля на DIN-рейке
• Для больших объектов рекомендуется использовать несколько таких шин вместо одной длинной - так легче диагностировать и ремонтировать цепи
• Эта шина - часть серии PROxima от EKF, значит, она совместима с другими изделиями этой серии по форме, цвету и качеству исполнения
