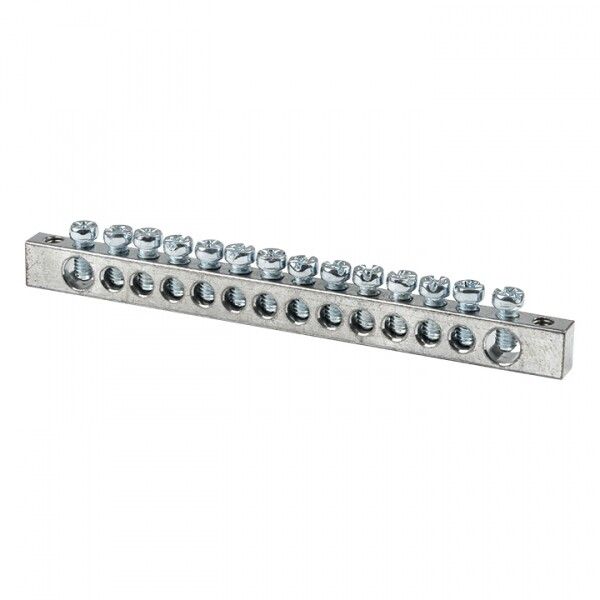

Шина PEN ""ноль-земля"" (6x9мм) 14 отв. цинк креп еж по краям EKF" - sn1-63-14-k

Шина PEN 'ноль-земля' 6x9мм 14 отв. цинк крепеж по краям EKF, EKF PROxima - это однополюсный клеммный блок для объединения нулевых рабочих (N) и защитных заземляющих (PE) проводников в распределительных щитах. Продукт предназначен для надежного и безопасного соединения до 14 проводов сечением до 6 мм2, выполнен из оцинкованной латуни и соответствует требованиям к системам TN-C-S.

Назначение и область применения

Шина PEN 'ноль-земля' 6x9мм 14 отв. цинк крепеж по краям EKF, EKF PROxima используется для создания единой точки соединения нулевого проводника и заземления в электроустановках. Подходит для установки в бытовых, коммерческих и промышленных распределительных щитах, где требуется разделение функций N и PE после входного устройства защиты (например, в щитах типа TN-C-S).

Изделие применяется там, где необходимо обеспечить механическую прочность и долговечность соединений: в жилых домах, офисах, производственных помещениях, на объектах с высокой нагрузкой на нулевой проводник.

Технические характеристики

• Максимальный номинальный ток: 100 А
• Сечение шины: 6×9 мм
• Количество подключений: 14 точек
• Поддерживаемые сечения проводов: до 6 мм2 (все 14 отверстий)
• Тип подключения: винтовой
• Способ монтажа: фиксация винтами по краям корпуса
• Материал: оцинкованная латунь (для устойчивости к коррозии)
• Количество полюсов: 1
• Рабочее напряжение: до 400 В переменного тока (стандарт для сетей 230/400 В)

Совместимость и монтаж

Шина PEN 'ноль-земля' 6x9мм 14 отв. цинк крепеж по краям EKF, EKF PROxima монтируется на DIN-рейку через специальные крепежные отверстия по бокам. Для установки используются саморезы или болты M4–M5 (не входят в комплект). Учитывайте посадочные размеры: расстояние между крепежными отверстиями рассчитано под стандартную ширину щита 35 мм.

Не требует дополнительных адаптеров - совместима с любыми винтовыми клеммами и проводами, имеющими наконечники или зачищенными концами до 6 мм2. Все 14 отверстий одинакового диаметра, подходят для медных и многожильных проводов.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для клеммных блоков. Материал - оцинкованная латунь - обеспечивает антикоррозийную стойкость даже в условиях повышенной влажности. Электрическая изоляция достигается за счет установки на изоляционном основании (изолятор не встроен, но рекомендован к использованию согласно нормам ПУЭ).

Преимущества

• Один блок заменяет два отдельных элемента - шину N и шину PE, экономя место в щите
• Цинковое покрытие снижает риск окисления контактов, продлевая срок службы
• Стандартные 14 отверстий позволяют подключить все группы потребителей без необходимости удлинения или ответвлений
• Высокая плотность подключений при минимальных габаритах - оптимизация пространства в компактных щитах
• Совместима с продуктами серии PROxima от EKF - легко интегрируется в унифицированные решения

Ограничения применения

• Не допускается использование для проводов сечением более 6 мм2 - отверстия не пропускают крупные наконечники
• Не предназначена для работы в средах с агрессивными химическими веществами или постоянным воздействием открытого пламени
• Запрещено использовать в качестве главной заземляющей шины (ГЗШ) без проверки проекта - она служит лишь для внутреннего распределения
• Не имеет встроенной изоляции; обязательна установка на изолятор или изолирующую планку

Примеры использования

• Распределительный щит квартиры: подключение нулей и заземлений от автоматических выключателей освещения, розеток и бытовой техники
• Щит этажный в многоэтажном доме: сборка всех PE и N проводников от квартирных групп
• Производственный щит: объединение нулевых проводников от станков, насосов, светильников с защитным заземлением
• Аварийные системы: обеспечение надежного контура заземления для устройств аварийного освещения и сигнализации

Практические советы

• Перед монтажом всегда зачищайте концы проводов до металлического блеска - особенно важно для многожильных проводов
• Затягивайте винты усилием 0,8–1,2 Нм - перетягивание повредит резьбу, недотягивание вызовет нагрев
• Используйте изоляционную пластину или термоусадку вокруг шины, чтобы исключить случайные замыкания на корпус щита
• Проверьте соответствие цветовой маркировки: голубой - N, желто-зеленый - PE. На этой шине они объединены, поэтому пометьте места подключения
• При проектировании учтите, что 14 точек - предельное количество; если нужно больше - используйте две шины параллельно
