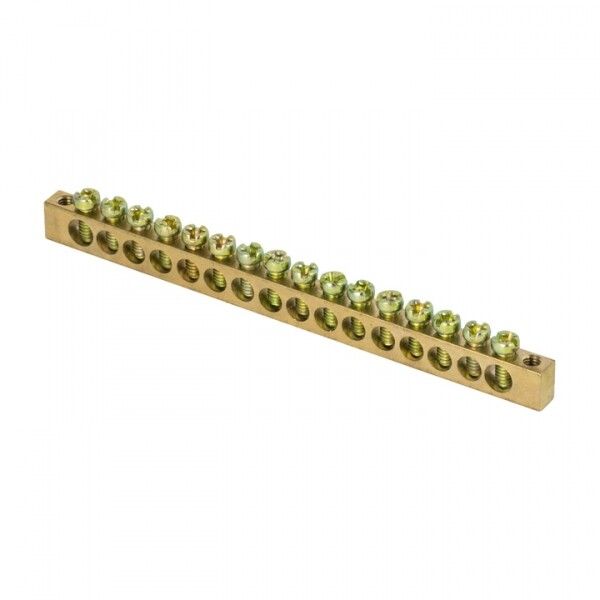

Шина PEN "ноль-земля" (6х9мм) 16 отверстий латунь крепеж по краям EKF PROxima | sn0-63-16-k

Шина PEN ноль-земля 6х9 мм 16 отверстий латунь крепеж по краям от EKF серии PROxima - это надёжный элемент для объединения нулевых и заземляющих проводников в распределительных устройствах промышленного типа. Устройство обеспечивает безопасное соединение проводов сечением 1,5–10 мм2 и рассчитано на работу при токе до 100 А.

Назначение и область применения

Эта шина используется для создания единой точки подключения нулевого провода (N) и защитного заземления (PE) в щитах и распределительных устройствах. Применяется в системах TN-C-S и TN-S, где требуется физическое разделение N и PE после входа в объект. Подходит для установки в КИПиА, силовые щиты, станционные комплекты, автоматические системы управления. Часто встречается в промышленных НКУ - комбинированных распределительных устройствах.

Технические характеристики

• Тип изделия: шина нулевая (PEN)
• Материал: латунь с оцинкованным покрытием
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Количество подключений: 16 отверстий
• Диапазон сечений проводов: 1,5 – 10 мм2
• Габариты: 6×9 мм (толщина × высота)
• Способ монтажа: крепление на шинопровод
• Степень защиты: IP00 - без внешней защиты, требует установки внутри корпуса
• Рабочая температура: от -40 C до +105 C
• Количество полюсов: 1
• Цвет: натуральная латунь

Совместимость и монтаж

Шина крепится на DIN-рейку через специальные изоляторы, которые входят в комплект. Монтаж осуществляется на шинопровод - то есть она не устанавливается прямо на металлический корпус, а изолирована от него. Это исключает случайное замыкание на корпус. Для подключения используются винты с круглой головкой, предотвращающие перерезание жил. Подключение возможно как для медных, так и для алюминиевых проводников благодаря оцинкованному покрытию контактов. Не рекомендуется использовать без защитного кожуха - IP00 допускает работу только во внутренних помещениях, защищённых от доступа и воздействия окружающей среды.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Изоляторы изготовлены из самозагасающего пластика - материал не поддерживает горение, что повышает пожарную безопасность. Все винты и контактная группа выполнены из оцинкованной стали и латуни, обеспечивают долговечность даже в условиях повышенной влажности. Соответствие сертифицированному ассортименту EKF PROxima гарантирует совместимость с другими элементами этой серии.

Преимущества

• Оцинкованное покрытие - позволяет безопасно подключать медные и алюминиевые провода без риска электрохимической коррозии
• Круглая форма прижимных винтов - не повреждает жилы при затяжке, снижает риск перегрева
• Высокая плотность контактов - 16 точек подключения позволяют собирать сложные цепи без переходников
• Температурный диапазон от -40 до +105 C - работает в суровых условиях, включая холодильные камеры и нагретые помещения
• Совместимость с DIN-рейкой и шинопроводом - легко интегрируется в существующие решения EKF PROxima

Ограничения применения

• Не предназначен для открытой установки - IP00 требует обязательного размещения внутри закрытого щита
• Не подходит для подключения проводов меньше 1,5 мм2 или больше 10 мм2 - возможен перегрев или плохой контакт
• Не следует использовать в качестве единственного заземляющего элемента в системах TT - требуется отдельный контур заземления
• Запрещено применять вне помещений или в местах с постоянным попаданием воды, пыли, масла

Примеры использования

• Щиты управления насосными станциями
• Распределительные пункты на заводах и элеваторах
• Автоматические линии конвейеров с частотниками
• Системы освещения промышленных цехов с групповым заземлением
• Комплекты НКУ для объектов ЖКХ и энергообеспечения

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте калиброванный обжим или гильзу для алюминиевых жил
• Затягивайте винты усилием 0,8–1,2 Нм - слишком сильная затяжка деформирует латунь, слабая - вызывает нагрев
• При использовании нескольких шин в одном щите - выдерживайте минимальный зазор 10 мм между ними для теплоотвода
• Обязательно пометьте каждое подключение: N и PE должны быть четко различимы, даже если они на одной шине
• Для удобства обслуживания - выбирайте шину с креплением по краям, как эта модель: она устойчивее и проще в демонтаже
