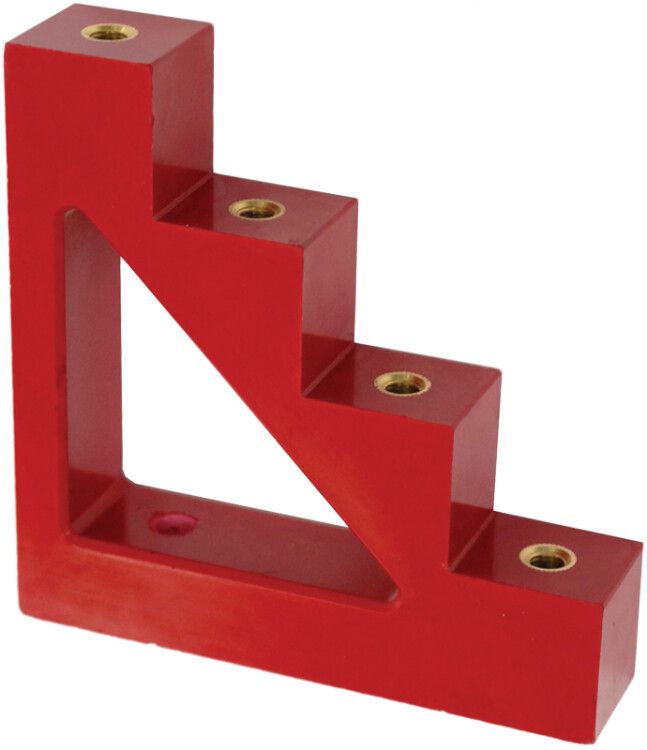

Изолятор ступенчатый ИС4-30 (М8) силовой | YIS11-4-30 IEK

Изолятор ступенчатый ИС4-30 (М8) силовой от IEK предназначен для надежной фиксации и электрической изоляции токоведущих шин в распределительных щитах. Артикул yis11-4-30 обеспечивает устойчивую работу при напряжении до 660 В и токе до 450 А, что делает его подходящим решением для промышленных систем питания.

Назначение и область применения

Изолятор ступенчатый ИС4-30 (М8) силовой используется для жесткого крепления медных или алюминиевых шин внутри электрических щитов, шинных мостов и других комплектных устройств. Он предотвращает случайные замыкания между фазами и землей, сохраняя целостность цепи даже при высоких нагрузках. Применяется в оборудовании постоянного и переменного тока частотой 50 Гц, включая системы до 1000 В. Подходит для установки в промышленных щитах, на станциях преобразования энергии, в системах автоматизации и на конвейерах.

Технические характеристики

• Номинальное напряжение: 660 В
• Максимальный расчетный ток: 450 А
• Метрический размер крепежа: М8
• Количество полюсов: 4
• Межшинное расстояние: 33 мм
• Диапазон рабочих температур: от -60 C до +80 C
• Срок службы: 30 лет
• Цвет корпуса: красный
• Материал: негорючий полимер с высоким электрическим сопротивлением

Совместимость и монтаж

Изолятор ступенчатый ИС4-30 (М8) силовой совместим со шинами стандартных сечений, закрепляемыми через отверстия под болт М8. Установка выполняется путем просверливания отверстий в основании щита и фиксации изолятора с помощью гаек и шайб. Расстояние между шинами (33 мм) соответствует требованиям для безопасной работы при максимальном напряжении. Каждый из четырех полюсов изолирован от соседних, что позволяет использовать его в трехфазных сетях с нулевой шиной. Не требует специальных инструментов - достаточно обычного набора для сборки щитов.

Безопасность и стандарты

Корпус изолятора выполнен из негорючего материала, соответствующего требованиям безопасности при работе в условиях повышенной температуры и возможного перегрева. Производитель IEK указывает соответствие изделий нормам для электрооборудования до 1000 В. Наличие рекомендованного проектного ассортимента говорит о том, что модель прошла внутреннюю сертификацию производителя для применения в типовых решениях.

Преимущества

• Высокая механическая прочность - выдерживает вибрации и ударные нагрузки в промышленной среде
• Устойчивость к экстремальным температурам - работает в холодильных камерах и нагретых помещениях
• Долгий срок службы - 30 лет без потери изоляционных свойств
• Четко заданное межшинное расстояние - исключает риск пробоя при перегрузках
• Яркий красный цвет - упрощает визуальный контроль и идентификацию фаз

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и пыли (не имеет IP-рейтинга)
• Не рассчитан на напряжение выше 660 В - использование при 1000 В возможно только в теории, но не гарантировано производителем
• Подходит только для крепления шин с отверстием под М8 - не совместим с другими размерами крепежа
• Не применяется в качестве опоры для тяжелых кабельных трасс - только для жестких шин

Примеры использования

• Фиксация фазных и нулевых шин в распределительных щитах заводских линий
• Сборка шинных мостов в подстанциях малой мощности
• Крепление шин в системах бесперебойного питания (ИБП)
• Установка в устройствах управления технологическими процессами (АСУ ТП)

Практические советы

• Перед монтажом проверьте, чтобы диаметр отверстия в шине точно соответствовал М8 - допуск более +-0,2 мм снижает контактную надежность
• Затягивайте болты равномерно, без перекосов - иначе возникнет механическое напряжение в материале изолятора
• При многократной сборке/разборке щита используйте антивибрационные шайбы - продлевают срок службы изолятора
• Для систем с высокой плотностью шин убедитесь, что суммарная тепловая нагрузка не превышает 450 А на один изолятор
• Красный цвет удобен для идентификации - можно применять как маркировку фазы L1, если другие методы недоступны
