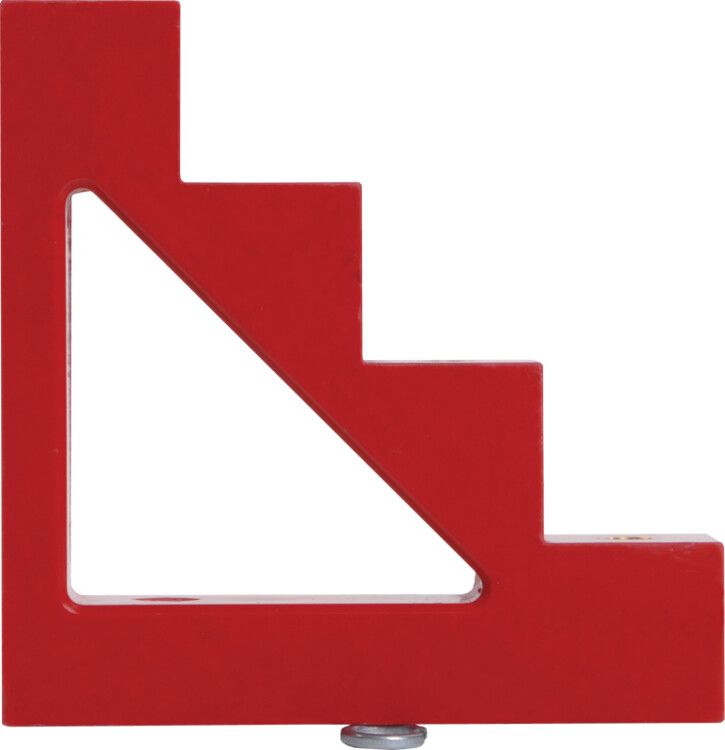

Изолятор ступенчатый силовой ИС4-40 М8 600А 660В IEK (ИЭК) YIS11-4-40

Изолятор ступенчатый ИС4-40 (М8) силовой от IEK предназначен для надёжной фиксации и электрической изоляции токоведущих шин в распределительных щитах. Этот компонент обеспечивает безопасную работу систем на напряжении до 660 В и токе до 600 А, особенно там, где важна плотная укладка шин - например, в шинных мостах или силовых панелях.

Назначение и область применения

Изолятор ступенчатый ИС4-40 (М8) силовой используется для жёсткого крепления медных или алюминиевых шин внутри электрических щитов, шинных мостов и других распределительных устройств. Он предотвращает случайные замыкания между фазами и землёй, обеспечивая изоляцию даже при минимальном расстоянии между проводниками. Применяется в промышленных установках с переменным током 50 Гц и напряжением до 1000 В, а также в системах постоянного тока.

Технические характеристики

• Номинальный ток: 600 А
• Напряжение: 660 В
• Количество полюсов: 4
• Метрический размер болта: М8
• Расстояние между шинами: 41 мм
• Материал корпуса: негорючий полимер (высокоэлектроизолирующий пластик)
• Цвет: красный
• Срок службы: 30 лет
• Способ монтажа: крепление на монтажную плату

Совместимость и монтаж

Изолятор ступенчатый ИС4-40 (М8) силовой совместим со шинами, имеющими толщину, соответствующую стандартному креплению М8. Для монтажа требуется подготовить отверстия в монтажной плате с шагом 41 мм между центрами соседних изоляторов. Болты М8 должны иметь головку подходящего размера - рекомендуется использовать гайки с шайбами для равномерного распределения нагрузки. Установка выполняется в сухих помещениях без агрессивных паров и химических веществ.

Безопасность и стандарты

Изолятор ступенчатый ИС4-40 (М8) силовой изготовлен из материала, соответствующего требованиям к негорючести и электрической прочности. Хотя явного указания на соответствие ГОСТ или IEC нет, конструкция и материалы соответствуют практикам, применяемым в промышленных распределительных устройствах по нормам безопасности для напряжений до 1000 В. Красный цвет служит визуальным индикатором фазы - часто применяется для L1 в трёхфазных сетях.

Преимущества

• Высокая механическая прочность корпуса - выдерживает вибрации и ударные нагрузки в промышленной среде
• Устойчивость к перегреву и старению - срок службы 30 лет снижает потребность в обслуживании
• Чётко заданное межшинное расстояние 41 мм - позволяет точно спроектировать компактные шинные системы
• Красный цвет упрощает визуальную идентификацию фаз при обслуживании
• Подходит для автоматизированной сборки благодаря стандартизированному креплению

Ограничения применения

• Не предназначен для наружной установки - материал не защищён от осадков и УФ-излучения
• Не рассчитан на рабочее напряжение выше 660 В - использование при 1000 В требует проверки запаса изоляции
• Не подходит для кабельных выводов - только для жёстких шин
• Запрещено использовать в средах с повышенной влажностью, агрессивными газами или маслом - риск потери изоляционных свойств

Примеры использования

• Шинные мосты в распределительных щитах крупных заводов
• Крепление шин в преобразовательных станциях и частотных регуляторах
• Силовые панели для насосных станций, конвейерных линий и сварочных аппаратов
• Аппараты управления с высокой плотностью коммутационных элементов

Практические советы

• Перед монтажом проверьте, что диаметр отверстия в монтажной плате соответствует внешнему диаметру основания изолятора - иначе возможен люфт
• При затяжке болтов М8 используйте динамометрический ключ - переусилие может повредить пластиковую основу
• Для многократного демонтажа выбирайте болты с никелированной поверхностью - они меньше корродируют
• Изолятор ступенчатый ИС4-40 (М8) силовой лучше всего сочетается с шинами толщиной 3–6 мм; более тонкие шины требуют дополнительной фиксации
• При проектировании учтите, что 41 мм - это расстояние между центрами, а не между кромками шин - это влияет на общий габарит щита
