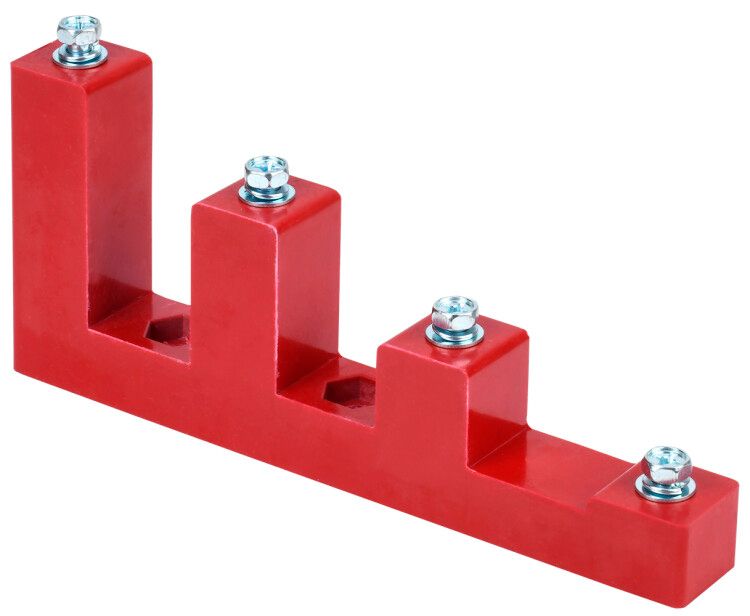

Изолятор ступенчатый ИСв4-30 (М8) силовой с болтом | YIS11-4-30-8-B IEK

Изолятор ступенчатый ИСв4-30 (М8) силовой с болтом от IEK предназначен для надёжной фиксации и электрической изоляции токоведущих шин в распределительных шкафах. Этот компонент обеспечивает безопасную работу систем на напряжении до 660 В и токе до 700 А, особенно в условиях экстремальных температур.

Назначение и область применения

Изолятор ступенчатый ИСв4-30 (М8) силовой с болтом используется для жёсткого крепления медных или алюминиевых шин внутри электрических щитов, шинных мостов и других распределительных устройств. Он предотвращает случайные замыкания между фазами и землёй, обеспечивая устойчивую работу оборудования в промышленных и энергетических объектах. Подходит для систем постоянного и переменного тока частотой 50 Гц.

Технические характеристики

• Номинальный ток: 700 А
• Напряжение: до 660 В
• Количество полюсов: 4
• Метрический размер болта: М8
• Диапазон рабочих температур: от -60 C до +80 C
• Срок службы: 30 лет
• Цвет: красный
• Материал корпуса: негорючий полимер с высоким электрическим сопротивлением
• Тип изделия: принадлежность для распределительных шкафов

Совместимость и монтаж

Изолятор ступенчатый ИСв4-30 (М8) силовой с болтом совместим со шинами стандартных сечений, закрепляемыми через болт М8. Для установки требуется просверлить отверстие соответствующего диаметра в монтажной плите. Болт проходит через центральный канал изолятора и фиксирует шину снизу. Учитывайте посадочный диаметр - он рассчитан именно под М8. Каждый из четырёх полюсов изолирован от соседних, что позволяет использовать его в трёхфазных сетях с нулевой шиной.

Безопасность и стандарты

Корпус изолятора выполнен из самозатухающего, негорючего полимера, соответствующего требованиям безопасности для электроустановок. Применение в системах до 660 В обеспечивает достаточный уровень защиты от пробоя даже при повышенной влажности и перепадах температур. Хотя сертификаты не указаны, материал и конструкция соответствуют типовым нормам для промышленного оборудования.

Преимущества

• Высокая механическая прочность - выдерживает вибрацию и нагрузки от тяжёлых шин
• Устойчивость к экстремальным температурам - работает в холодильных камерах и нагреваемых помещениях
• Долгий срок службы - 30 лет без потери изоляционных свойств
• Чёткая цветовая маркировка (красный) упрощает идентификацию в сложных сборках
• Одинаковые параметры всех четырёх полюсов обеспечивают равномерную нагрузку

Ограничения применения

Не применяйте изолятор ступенчатый ИСв4-30 (М8) силовой с болтом в средах с агрессивными химическими веществами - полимер не устойчив к растворителям, кислотам и щелочам. Также не рекомендуется использование при напряжении выше 660 В, так как изоляция не рассчитана на большие значения. Нельзя применять вместо изоляторов с большей степенью защиты (например, IP65/67) - данный продукт не имеет герметичной конструкции.

Примеры использования

• Фиксация шин в силовых распределительных щитах заводских линий
• Сборка шинных мостов в подстанциях и ТП
• Крепление положительной и отрицательной шин в системах постоянного тока (например, в UPS или сварочных аппаратах)
• Установка в холодильных модулях, где требуются широкий температурный диапазон и надёжная изоляция

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в шине и болта М8 - допуск должен быть минимальным, чтобы исключить люфт
• Затягивайте болт с моментом, указанным в документации на шины; переусиливать нельзя - есть риск растрескивания полимера
• При групповой установке соблюдайте минимальные расстояния между изоляторами - они должны быть больше, чем расстояние между фазами
• Изолятор ступенчатый ИСв4-30 (М8) силовой с болтом можно комбинировать с другими элементами серии IEK - все компоненты имеют согласованную геометрию и крепёж
• Для обслуживания не требуется демонтаж всей системы - достаточно ослабить один болт, чтобы заменить повреждённый изолятор
