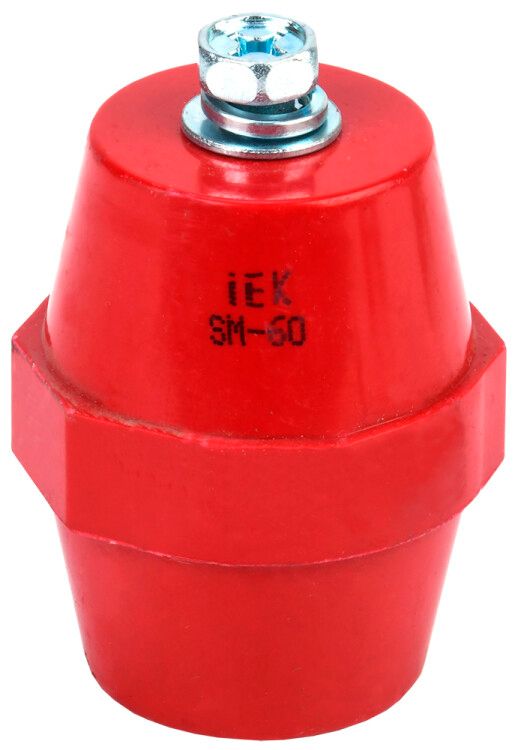

Изолятор шинный SM60 М8 силовой с болтом, 750А, 1000В IEK (ИЭК) YIS11-60-20-B

Изолятор силовой SM60 (М8) с болтом от IEK предназначен для надёжного крепления и электрической изоляции токоведущих шин в силовых распределительных шкафах. Артикул yis11-60-20-b обеспечивает безопасную передачу тока до 750 А при напряжении до 1000 В, сохраняя целостность изоляции даже при экстремальных температурах.

Назначение и область применения

Изолятор силовой SM60 (М8) с болтом используется для фиксации медных или алюминиевых шин внутри силовых шкафов, распределительных устройств и сборок. Он предотвращает случайное замыкание шин на заземлённый корпус, обеспечивая электробезопасность и механическую устойчивость. Применяется в промышленных системах: станках, конвейерах, центрах управления, подстанциях и других объектах с высокими токовыми нагрузками.

Технические характеристики

• Номинальный ток: 750 А - способен выдерживать длительные нагрузки без перегрева
• Напряжение: 1000 В - рассчитан на работу в сетях до 1 кВ переменного тока
• Метрическая резьба: М8 - позволяет закрепить шину стандартным болтом M8
• Количество полюсов: 1 - однополюсная конструкция, предназначена для изоляции одного проводника
• Диапазон рабочих температур: от -40 до +60 C - работает в холодных и жарких условиях, включая неотапливаемые помещения
• Цвет: красный - визуально отличает изолятор от других элементов, упрощает диагностику и обслуживание
• Срок службы: 30 лет - долговечный материал, не требует замены в течение всего жизненного цикла оборудования

Совместимость и монтаж

Изолятор силовой SM60 (М8) с болтом крепится одним болтом M8 к металлической плите, стенке шкафа или раме. На противоположной стороне через гайку и шайбу фиксируется токоведущая шина. Для устойчивости каждая шина должна опираться минимум на два изолятора - по краям. При длине шины более 1 метра рекомендуется устанавливать дополнительные промежуточные изоляторы для снижения механического прогиба. Посадочный диаметр соответствует стандартному креплению SM60, совместим со всеми типами шин этого формата.

Безопасность и стандарты

Изолятор силовой SM60 (М8) с болтом изготовлен из термостойкого компаунда, соответствующего требованиям безопасности для электротехнических изделий. Произведён в соответствии с отечественными нормами для распределительных устройств. Цветовая маркировка (красный) соответствует практикам промышленной идентификации высоковольтных участков. Наличие сертифицированного проектного ассортимента подтверждает соответствие требованиям проектировщиков и заказчиков.

Преимущества

• Высокая механическая прочность - выдерживает вибрацию и ударные нагрузки
• Стабильная изоляция при перепадах температур - не трескается и не деформируется
• Удобство монтажа - один болт, стандартная резьба M8, не требуется специнструмент
• Долгий срок службы - не нуждается в техобслуживании в течение 30 лет
• Яркая окраска - ускоряет визуальный осмотр и исключает путаницу с другими деталями

Ограничения применения

• Не предназначен для работы при напряжении выше 1000 В - использование в HV-системах запрещено
• Не следует применять в средах с постоянным воздействием открытого пламени или химически активных паров
• Не является герметичным элементом - не защищает от попадания жидкостей внутрь шкафа
• Подходит только для крепления шин, не для прямого подключения кабелей

Примеры использования

• Фиксация медных шин в главном распределительном щите промышленного цеха
• Установка между шинами и корпусом в преобразовательных станциях
• Крепление шин питания в системах автоматизации с высокой плотностью компоновки
• Изоляция токоведущих элементов в шкафах управления насосными станциями

Практические советы

• Перед монтажом проверьте, чтобы поверхность крепления была чистой и не имела острых кромок, которые могут повредить изолятор
• Затягивайте болт равномерно - переусиливать нельзя, это может вызвать растрескивание материала
• При использовании нескольких изоляторов на одной шине соблюдайте одинаковый уровень установки, чтобы избежать перекоса
• Для шин длиной свыше 1,5 м используйте три и более изолятора - это снижает риск вибрационного износа
• Артикул yis11-60-20-b совместим с продукцией IEK, поэтому замена в существующих системах происходит без доработок
