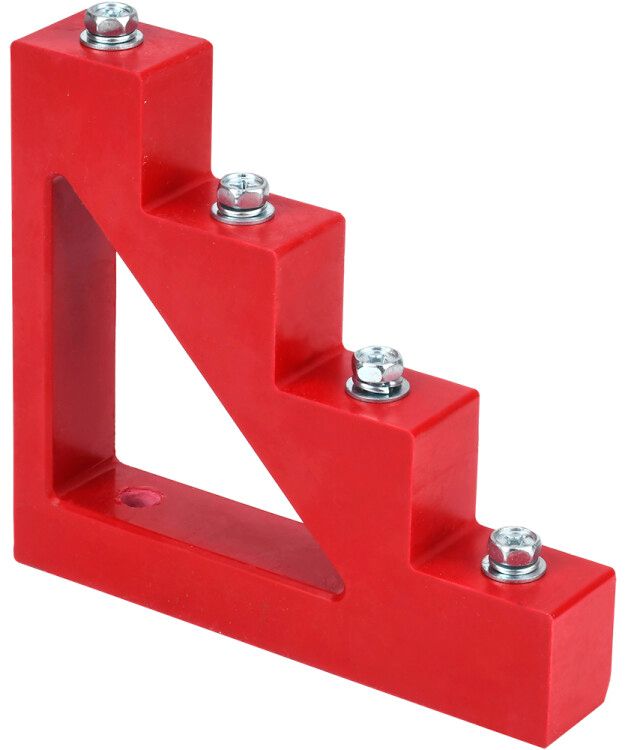

Изолятор ступенчатый ИС4-40 (М8) силовой с болтом | YIS11-4-40-B IEK

Изолятор ступенчатый ИС4-40 (М8) силовой с болтом от IEK предназначен для надежной фиксации и электрической изоляции токоведущих шин в распределительных щитах и шинных мостах. Этот компонент обеспечивает безопасную работу на напряжении до 660 В и токе до 600 А, сохраняя целостность цепи даже при экстремальных температурах.

Назначение и область применения

Изолятор ступенчатый ИС4-40 (М8) силовой с болтом используется для жесткого крепления медных или алюминиевых шин в электрических щитах, распределительных устройствах и шинных мостах. Применяется в системах переменного и постоянного тока с частотой 50 Гц и напряжением до 1000 В. Подходит для промышленного оборудования: станков, конвейеров, сварочных установок, систем автоматизации.

Технические характеристики

• Номинальное напряжение: 660 В
• Максимальный расчетный ток: 600 А
• Метрический размер болта: М8
• Межшинное расстояние: 41 мм
• Количество полюсов: 4
• Диапазон рабочих температур: от -60 C до +80 C
• Срок службы: 30 лет
• Цвет корпуса: красный
• Материал: негорючий полимер с высоким электрическим сопротивлением

Совместимость и монтаж

Изолятор ступенчатый ИС4-40 (М8) силовой с болтом совместим со шинами стандартной толщины, устанавливаемыми через отверстие под болт М8. Для монтажа требуется предварительно просверленное отверстие в шине соответствующего диаметра. Болт затягивается с моментом, обеспечивающим плотный контакт без деформации шины. Установка выполняется в вертикальном или горизонтальном положении. Расстояние между шинами 41 мм соответствует типовым требованиям к изоляционным зазорам в щитах класса защиты IP54 и выше.

Безопасность и стандарты

Изолятор ступенчатый ИС4-40 (М8) силовой с болтом соответствует требованиям к изоляции в электроустановках до 1000 В. Негорючий материал исключает распространение пламени при перегрузках. Конструкция препятствует возникновению поверхностных пробоев за счет увеличенной длины пути утечки. Рекомендован для использования в соответствии с ПУЭ и ГОСТ Р 50030.2.

Преимущества

• Высокая механическая прочность - выдерживает вибрацию и ударные нагрузки
• Стабильная изоляция при широком диапазоне температур, включая холодные условия (-60 C)
• Долгий срок службы - 30 лет без потери характеристик
• Красный цвет позволяет легко визуально определить расположение фаз
• Специальная форма ступенчатого профиля снижает риск образования конденсата и загрязнений на поверхности

Ограничения применения

• Не предназначен для работы при напряжении выше 1000 В
• Не рекомендуется использовать в средах с агрессивными химическими веществами (например, кислоты, растворители)
• Запрещено применять в условиях постоянного погружения в жидкости - не имеет герметичной защиты
• Не заменяет функцию автоматического выключателя или предохранителя - служит только для изоляции и крепления

Примеры использования

• Фиксация фазных шин в распределительных щитах 400/230 В
• Сборка шинных мостов в промышленных панелях
• Крепление шин в системах UPS и преобразовательных установках
• Изоляция проводников в холодильных камерах и на открытых площадках при низких температурах

Практические советы

• При монтаже проверяйте, чтобы шина была ровно прилегла к основанию изолятора - иначе возрастает риск нагрева контактов
• Используйте гроверные шайбы при затяжке болта М8 для предотвращения саморазвинчивания при вибрации
• Учитывайте посадочный диаметр отверстия под болт - он должен точно соответствовать 8 мм
• При сборке многополюсных систем следите, чтобы расстояние между соседними шинами не было меньше 41 мм
• Изолятор ИС4-40 (М8) силовой с болтом от IEK можно комбинировать с другими элементами серии - все компоненты имеют одинаковые шаги и крепления
