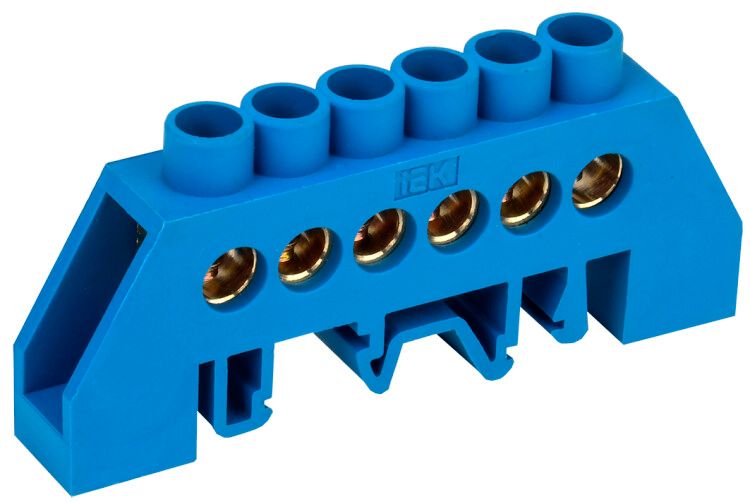

Шина нулевая в комб. DIN-изол. "Стойка" ШНИ-8х12-6-КС-С IEK YNN10-812-6DP-K07

Шина нулевая в комбинированном DIN-изоляторе Стойка ШНИ-8х12-6-КС-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn10-812-6dp-k07 обеспечивает компактное решение для систем с высокими требованиями к безопасности и долговечности.

Назначение и область применения

Шина нулевая в комбинированном DIN-изоляторе Стойка ШНИ-8х12-6-КС-С используется для сборки нулевых и защитных заземляющих шин в электрощитах. Применяется в промышленных, жилых и коммерческих объектах - например, в щитах управления станков, системах освещения, автоматических линиях и распределительных пунктах. Подходит для подключения как одножильных, так и многожильных проводов.

Технические характеристики

• Номинальное напряжение: 380 В - соответствует сетям переменного тока 380/220 В
• Номинальный ток: 125 А - выдерживает нагрузки до этого значения без перегрева
• Количество контактных точек: 6 - позволяет подключить до шести проводников
• Диапазон сечений проводов: 16 мм2 - оптимально для проводов сечением до 16 квадратных миллиметров
• Материал: латунь - обеспечивает хорошую электропроводность и устойчивость к коррозии
• Рабочая температура: от -40 до +50 C - работает в условиях сурового климата и нагрева внутри щита
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию без замены
• Цвет: синий - стандартизированный цвет для нулевых шин согласно ГОСТ
• Тип поверхности: необработанная - сохраняет естественные антикоррозийные свойства латуни

Совместимость и монтаж

Шина нулевая в комбинированном DIN-изоляторе Стойка ШНИ-8х12-6-КС-С крепится на стандартную 35-мм DIN-рейку. Монтаж возможен как по центру, так и по краям - благодаря специальным изоляторам. Также допускается фиксация непосредственно на стенку щита. Для многожильных медных проводов обязательна установка наконечников-гильз - это предотвращает ослабление контакта и повреждение жил при затяжке болтов. Установка выполняется обычным инструментом: отверткой и гаечными ключами.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к электроустановкам в России и странах ЕАЭС. Цветовое исполнение (синий) соответствует нормам маркировки нулевых проводников. Латунная основа и изолирующие элементы обеспечивают безопасную работу даже при повышенной влажности и колебаниях температуры. Наличие изоляторов исключает случайное замыкание на корпус щита.

Преимущества

• Высокая механическая прочность за счёт латунной конструкции
• Удобство монтажа - совмещённый изолятор снижает количество деталей в сборке
• Стандартный синий цвет упрощает визуальную диагностику и обслуживание
• Долгий срок службы - не требует замены в течение всего срока эксплуатации щита
• Поддержка широкого диапазона сечений проводов - универсальность для различных задач

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В - использование в более мощных системах недопустимо
• Максимальное сечение провода - 16 мм2; применение проводов большего сечения невозможно без доработки
• Не имеет защиты от внешних воздействий (например, IP-класса); применяется только во внутренних закрытых щитах
• Не рекомендуется для постоянного подключения алюминиевых проводов - материал контактов несовместим с алюминием

Примеры использования

• Щиты питания многоэтажных домов - сборка PEN-проводника
• Автоматические линии на заводах - подключение заземления станков
• Распределительные пункты торговых центров - организация нулевого контура
• Системы освещения с частотными преобразователями - обеспечение стабильного N-провода

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не используйте провода больше 16 мм2
• Обязательно используйте наконечники-гильзы для многожильных проводов - это гарантирует надёжный контакт
• Затягивайте болты равномерно, без перекосов - чтобы не деформировать латунные контакты
• При установке на DIN-рейку убедитесь, что изолятор плотно защёлкнут - иначе возможен люфт
• Для больших щитов можно использовать несколько шин параллельно - соблюдайте шаг между контактами
