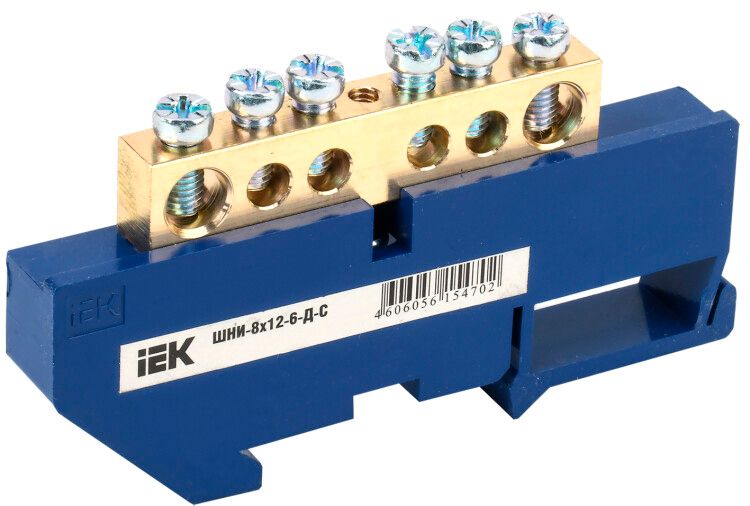

Шина нулевая на DIN-изол. ШНИ-8х12-6-Д-С IEK YNN10-812-6D-K07

Шина нулевая на DIN-изоляторах ШНИ-8х12-6-Д-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает устойчивый контакт при высоких нагрузках и легко монтируется на стандартную DIN-рейку.

Назначение и область применения

Шина нулевая на DIN-изоляторах ШНИ-8х12-6-Д-С используется для сборки нулевых и защитных заземляющих шин в электрощитах. Применяется в системах TN-S и TN-C-S, где требуется раздельное или комбинированное подключение проводов N и PE. Подходит для установки в бытовых, промышленных и коммерческих распределительных устройствах — например, в щитах жилых домов, производственных линиях, насосных станциях и системах освещения.

Технические характеристики

• Количество контактов: 6 — позволяет подключить до шести проводников одновременно
• Номинальный ток: 125 А — выдерживает длительные нагрузки без перегрева
• Номинальное напряжение: 380 В — рассчитана на трёхфазные сети с нулевым проводом
• Сечение провода: 25 мм² — совместима с медными проводами этого сечения
• Материал: латунь — обеспечивает хорошую электропроводность и коррозионную стойкость
• Диапазон рабочих температур: от -40 до +50 °C — работает в условиях сурового климата
• Срок службы: 15 лет — долговечность при соблюдении условий эксплуатации
• Цвет: синий — соответствует цветовой маркировке нулевого провода (N)
• Поверхность: необработанная — требует осторожной установки для предотвращения повреждений

Совместимость и монтаж

Шина нулевая на DIN-изоляторах ШНИ-8х12-6-Д-С крепится на стандартную 35-мм DIN-рейку с помощью изоляторов. Монтаж возможен как по центру, так и по краям — зависит от типа крепления (в данном случае — тип 8/2). Для фиксации используются специальные угловые изоляторы, которые обеспечивают гальваническую развязку от металлической рейки. Также допускается прямое крепление на панель щита болтами. При подключении медных многожильных проводов обязательно используйте наконечники-гильзы — это исключает ослабление контакта и снижает риск нагрева.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электроустановкам для внутреннего монтажа. Латунная основа и изолирующие элементы обеспечивают безопасную работу при максимальном токе 125 А. Наличие изоляторов гарантирует отсутствие случайного замыкания на корпус щита. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектующих распределительных устройств.

Преимущества

• Высокая плотность контактов — 6 точек подключения на компактной платформе
• Устойчивость к механическим воздействиям благодаря прочному латунному профилю
• Стандартный форм-фактор — совместима с любыми щитами, оснащёнными DIN-рейкой
• Цветовая маркировка (синий) упрощает идентификацию нулевого провода при обслуживании
• Долгий срок службы — 15 лет при нормальных условиях эксплуатации

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами — материал контактов несовместим с алюминием
• Не следует использовать в средах с повышенной химической агрессивностью — необработанная поверхность не защищена от коррозии
• Максимальное сечение провода — 25 мм²; более толстые провода не поместятся в зажимы
• Запрещено применять в помещениях с постоянным уровнем влаги выше 95 % без дополнительной защиты

Примеры использования

• Подключение нулевых проводов в этажных распределительных щитах многоквартирных домов
• Сборка шины PE в промышленных пультах управления станков и конвейеров
• Объединение защитных проводников в щите автоматического ввода резерва (АВР)
• Формирование нулевого контура в системах освещения торговых центров и офисов

Практические советы

• Перед монтажом проверьте соответствие сечения проводов — не превышайте 25 мм²
• Всегда используйте наконечники-гильзы для многожильных проводов — это увеличивает надёжность контакта
• При установке на DIN-рейку убедитесь, что изоляторы плотно зафиксированы — слабое крепление вызывает вибрации и нагрев
• Не затягивайте зажимы чрезмерно — это деформирует латунные контакты и снижает срок службы
• При необходимости параллельного подключения нескольких шин — используйте перемычки того же сечения и материала
• Шина ШНИ-8х12-6-Д-С от IEK — один из самых распространённых решений в России; её артикул ynn10-812-6d-k07 часто встречается в каталогах поставщиков
