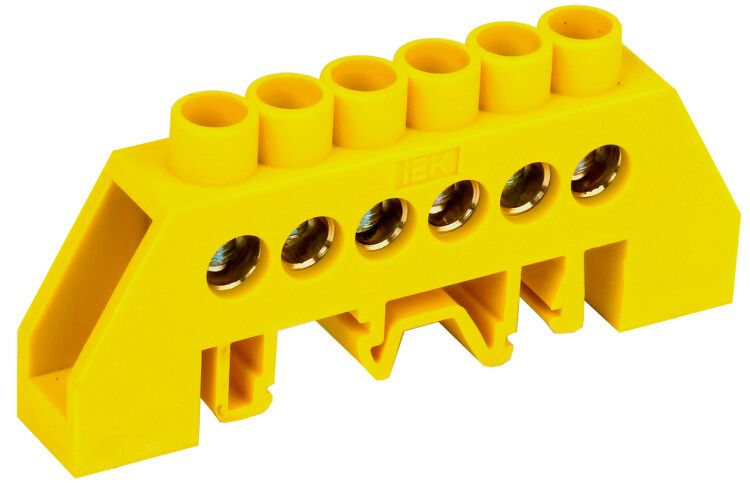

Шина PE "земля" в комбинированном DIN-изоляторе "Стойка" ШНИ-8х12-6-КС-Ж | YNN10-812-6DP-K05 IEK

Шина PE земля в комбинированном DIN-изоляторе типа Стойка ШНИ-8х12-6-КС-Ж от IEK предназначена для надёжного соединения защитных нулевых проводников (PE) в распределительных щитах. Устройство смонтировано на DIN-рейку, выполнено из латуни и рассчитано на работу при токе до 125 А. Артикул ynn10-812-6dp-k05 соответствует серийному исполнению с шестью контактами.

Назначение и область применения

Шина PE земля в комбинированном DIN-изоляторе типа Стойка ШНИ-8х12-6-КС-Ж используется для организации системы заземления в электрощитах. Применяется для подключения защитных нулевых проводов (PE) - например, от автоматических выключателей, УЗО, оборудования и корпусов устройств. Подходит для установки в бытовых, промышленных и коммерческих распределительных щитах. Также может использоваться для сборки нулевых рабочих (N) проводников, если требуется совмещённая шина.

Технические характеристики

• Номинальный ток: 125 А - способна безопасно проводить нагрузку до этого значения без перегрева
• Напряжение: 380 В - рассчитана на использование в трёхфазных сетях с напряжением до 380 В переменного тока
• Количество контактов: 6 - позволяет подключить до шести проводников одновременно
• Диапазон сечений проводов: 25 мм2 - оптимально для проводов сечением до 25 мм2; при меньших сечениях рекомендуется использовать наконечники
• Материал: латунь - обеспечивает высокую электропроводность, устойчивость к коррозии и механическую прочность
• Толщина шины: 25 мм - достаточна для снижения теплового воздействия при длительной работе
• Диапазон рабочих температур: от -40 до +50 C - работает в условиях холодных помещений и жарких производственных площадок
• Срок службы: 15 лет - при соблюдении условий эксплуатации гарантирует долговременную надёжность
• Цвет: желтый - визуально отличает шину PE от других шин (например, N - синяя)
• Изолированный монтаж: да - предотвращает случайные замыкания на металлический корпус щита
• Способ монтажа: DIN-рейка - фиксируется на стандартной 35-миллиметровой рейке

Совместимость и монтаж

Шина PE земля в комбинированном DIN-изоляторе типа Стойка ШНИ-8х12-6-КС-Ж монтируется на DIN-рейку стандартного размера 35 мм. Для надёжного соединения с проводами рекомендуется применять наконечники-гильзы, особенно при использовании многожильных медных проводов. Это исключает ослабление контакта и повреждение жил при затяжке болтов. Монтаж осуществляется без сверления - достаточно защёлкнуть шину на рейку. Установка возможна как вертикально, так и горизонтально в зависимости от компоновки щита.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для элементов распределительных систем. Изолирующий корпус предотвращает доступ к токоведущим частям при установленной шине. Желтый цвет соответствует нормам маркировки защитных проводников (PE). Отсутствие открытых токоведущих участков снижает риск поражения током при обслуживании.

Преимущества

• Высокая надёжность благодаря материалу - латунь не теряет проводимости даже при длительной эксплуатации
• Изолированный корпус минимизирует риск короткого замыкания на корпус щита
• Стандартный монтаж на DIN-рейку ускоряет сборку и упрощает замену
• Чёткая визуальная маркировка (жёлтый цвет) снижает вероятность ошибок при подключении
• Долгий срок службы - 15 лет - делает её экономически выгодным решением

Ограничения применения

• Не предназначен для работы при токах выше 125 А - превышение вызывает перегрев и выход из строя
• Не следует использовать в средах с постоянным воздействием агрессивных химикатов - латунь может подвергаться коррозии
• Подключение проводов сечением более 25 мм2 требует доработки - возможно, потребуется другая модель
• Не является самостоятельным устройством защиты - служит лишь для соединения проводников

Примеры использования

• Объединение всех PE-проводов от автоматов в этажном щите жилого дома
• Сборка защитного заземления на промышленном станке с несколькими двигателями
• Подключение заземляющих проводов от корпусов распределительных щитов, светильников и вентиляционных каналов
• Формирование общей точки заземления в щитах управления конвейерными линиями

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте наконечники для многожильных проводов, чтобы избежать обрывов
• При установке нескольких шин рядом - оставляйте минимальный зазор между ними для теплоотвода и удобства обслуживания
• Не затягивайте болты слишком сильно - это может повредить резьбу или деформировать латунную шину
• Проверяйте плотность контакта после первого включения - при нагреве металл немного расширяется, и контакт может ослабнуть
• Артикул ynn10-812-6dp-k05 - выбирайте именно этот номер, если нужна шина с 6 контактами и изоляцией; другие модели серии имеют другое количество точек подключения
