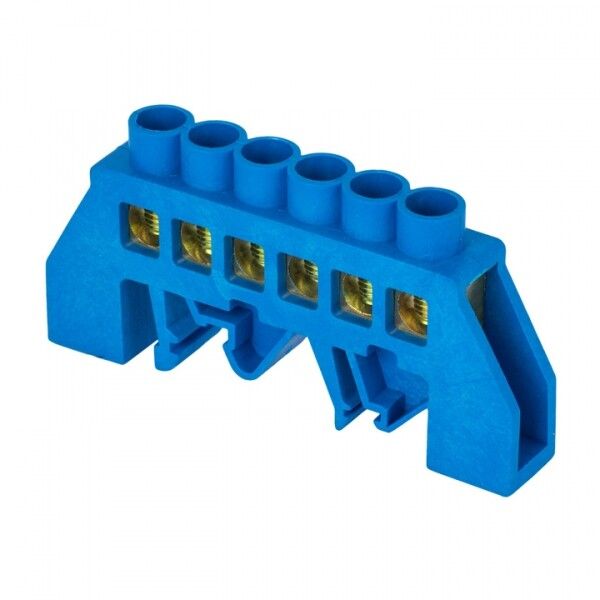

Шина нулевая N 8х12 6 отвер. латунь син. нейлоновый корпус комбинированный PROxima EKF sn0-125-6-dn

Шина нулевая EKF PROxima sn0-125-6-dn - это компактное устройство для распределения нулевого провода и заземления в щитах на DIN-рейке. Латунная шина с шестью винтовыми контактами обеспечивает надёжное соединение проводов сечением 2,5–16 мм2 при токе до 125 А.

Назначение и область применения

Шина нулевая EKF PROxima sn0-125-6-dn используется для присоединения нулевых (N) и защитных заземляющих (PE) проводников в распределительных щитах. Применяется в промышленных установках, автоматических системах управления, станках, конвейерах и других объектах с жесткими требованиями к безопасности и надёжности. Подходит для сборки щитов по нормам IEC 60309-1.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Количество подключений: 6 отверстий
• Тип подключения: винтовой зажим
• Диапазон сечений проводов: 2,5 – 16 мм2
• Размеры: 8×12 мм
• Материал контактов: латунь
• Корпус: синий нейлон (ударопрочный)
• Степень защиты: IP20 (защита от прикосновения и крупных предметов)
• Рабочая температура: от -40 C до +105 C
• Количество полюсов: 1
• Способ монтажа: крепление на DIN-рейку 35 мм
• Нормативный документ: IEC 60309-1 (1999)

Совместимость и монтаж

Шина совместима со всеми стандартными DIN-рейками шириной 35 мм. Монтаж осуществляется защёлкиванием на рейку - никаких дополнительных креплений не требуется. Для подключения используйте отвертку с плоским жалом. Винты затягиваются усилием, достаточным для плотного контакта, без перегрузки - чтобы не повредить резьбу. Диаметр отверстий рассчитан под провода 2,5–16 мм2; более толстые провода не подходят. Корпус не требует заземления, так как сама шина уже является частью цепи N/PE.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60309-1, что гарантирует безопасную работу в условиях повышенной нагрузки. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от брызг воды или пыли - поэтому не применяйте в открытых или влажных помещениях без дополнительной защиты. Ударопрочный нейлоновый корпус выдерживает механические воздействия при монтаже и эксплуатации.

Преимущества

• Высокая теплопроводность латуни снижает нагрев при длительной работе на максимальном токе
• Синий цвет корпуса легко отличим от фазных шин - улучшает визуальную идентификацию в щите
• Зажимы снабжены прочной резьбой, обеспечивающей долговечный контакт без ослабления
• Экономичнее аналогов европейских брендов - экономия до 50% без потери качества
• Подходит для массового монтажа благодаря стандартизированной форме и быстрому креплению

Ограничения применения

• Не предназначен для использования вне закрытых щитов - IP20 не защищает от влаги и пыли
• Не допускается применение с проводами меньше 2,5 мм2 - риск плохого контакта и перегрева
• Не рекомендуется использовать в средах с высокой химической активностью - нейлон может деформироваться под действием растворителей
• Не заменяет отдельную PE-шину, если проект требует раздельного заземления и нуля - здесь одна шина выполняет обе функции, но только если они объединены в системе TN-C-S

Примеры использования

• Щиты управления насосными станциями
• Распределительные пункты на заводах и складах
• Автоматические линии с PLC-контроллерами
• Объекты ЖКХ - лифты, системы освещения, вентиляции
• Аварийные генераторы и ИБП

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком тонкий провод плохо фиксируется, слишком толстый - не войдет
• При подключении нескольких проводов в одно отверстие - используйте только один проводник. Соединяйте несколько проводов через ответвительную клемму, если необходимо
• После монтажа проверьте затяжку винтов - слабый контакт вызывает нагрев, особенно при нагрузке выше 80 А
• Для удобства обслуживания располагайте шину рядом с входящими кабелями - минимизируйте длину перемычек
• При использовании в составе комплексного решения - сочетайте с другими элементами серии EKF PROxima для единых стандартов сборки
