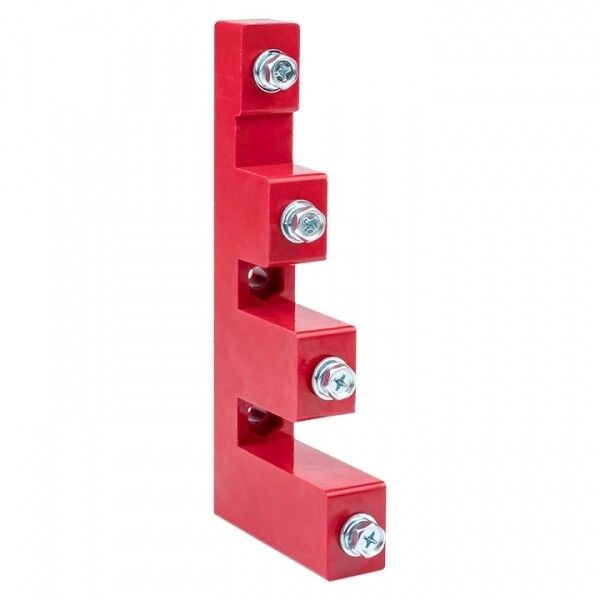

Изолятор шинный "Лесенка" 700А 15кВ EKF PROxima | plc-sl-700

Изолятор шинный Лесенка 700А 15кВ от EKF PROxima предназначен для надёжного крепления и электрической изоляции токопроводящих шин в силовых шкафах. Этот элемент обеспечивает безопасную передачу тока до 700 А при рабочем напряжении 380 В, сохраняя устойчивую фиксацию даже в условиях высокой нагрузки.

Назначение и область применения

Изолятор шинный Лесенка 700А 15кВ используется для установки многожильных медных или алюминиевых шин внутри распределительных щитов, ящиков управления и другого силового оборудования. Он предотвращает случайные замыкания на землю или между фазами за счёт изолирующего материала и точечного крепления. Применяется в системах распределения энергии на предприятиях, в цехах, на объектах ЖКХ и промышленной автоматизации.

Технические характеристики

• Номинальное напряжение: 380 В
• Максимальный допустимый ток: 700 А
• Количество полюсов: 4
• Межшинное расстояние: 68 мм
• Материал корпуса: полиэстер - термостойкий, самозагасающий, устойчив к УФ и механическим воздействиям
• Цвет: красный - визуально выделяет изолированные участки
• Тип крепления: болтовое через монтажную плату
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Изолятор шинный Лесенка 700А 15кВ совместим со всеми типами прямоугольных шин шириной до 12 мм и толщиной до 5 мм. Монтаж выполняется на металлическую или неметаллическую монтажную плиту с использованием болтов M6, входящих в комплект. Шины фиксируются сверху аналогичными болтами - плотность контакта достигается за счёт пружинных шайб. Расстояние между шинами 68 мм соответствует требованиям к безопасности при работе с четырёхполюсными системами TN-S и TT.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.2–2019 (IEC 60947-1) для коммутационных аппаратов низковольтного исполнения. Полиэстеровый материал имеет класс горючести UL94 V-0, что исключает распространение пламени. Конструкция рассчитана на работу в среде с уровнем запылённости II и относительной влажностью до 95 % при температуре от –25 C до +60 C.

Преимущества

• Увеличенная прочность конструкции благодаря ребристому профилю - снижена вероятность деформации под нагрузкой
• Высокая dielectric прочность полиэстера - гарантирует изоляцию даже при перегрузках
• Чёткая цветовая маркировка (красный) позволяет легко отличить изолированные участки от заземлений
• Стандартный шаг 68 мм упрощает компоновку шинных систем и совмещение с готовыми решётками
• Автоматически затягиваемые болты в комплекте - экономят время при сборке

Ограничения применения

• Не предназначены для работы при напряжении выше 380 В - использование в сетях 6(10) кВ недопустимо
• Запрещено применение вне закрытых щитов: изделие не имеет защиты IP и не рассчитано на открытую установку
• Не рекомендуется использовать в агрессивных средах: пары кислот, щелочей, масла и растворителей повредят поверхность полиэстера
• Подходит только для жестких шин; гибкие кабели требуют иных методов крепления

Примеры использования

• Крепление фазных и нулевых шин в главном вводном щите производства
• Распределение тока между модульными автоматами в распределительном шкафу
• Обустройство системы питания для ЧПУ-станков с трёхфазным питанием
• Сборка шинопровода в малогабаритных щитах с ограниченным пространством

Практические советы

• Перед монтажом проверьте соответствие толщины шины и диаметра отверстия в изоляторе - не используйте шины толще 5 мм
• Затягивайте болты равномерно, чтобы избежать перекоса шины и локального нагрева
• При групповой установке соблюдайте минимальный боковой зазор 20 мм между соседними изоляторами для теплоотвода
• Для удобства обслуживания располагайте изоляторы шинного типа Лесенка 700А 15кВ рядом с местами подключения кабельных выводов
• Этот изолятор EKF PROxima можно сочетать с другими элементами серии PROxima - все компоненты имеют одинаковые стандартизованные размеры
