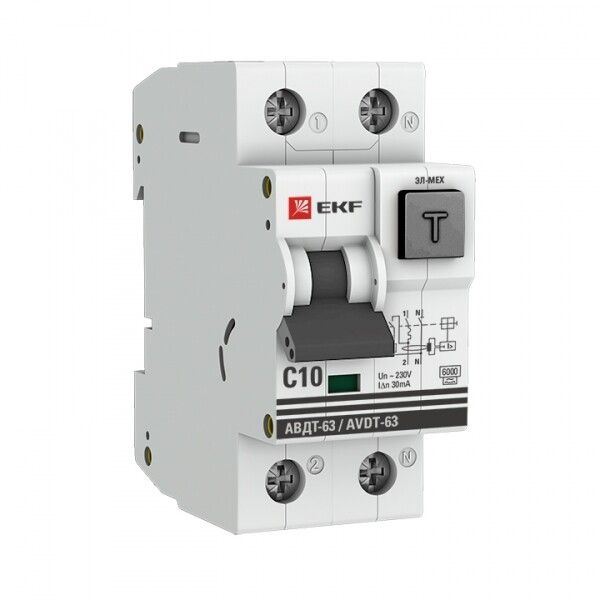

Выключатель автоматический дифференциального тока АВДТ-63 1п+N 10А C 30мА тип A PROxima | DA63-10-30 EKF (замена - D63N26MA10C30)

Автоматический выключатель дифференциального тока АВДТ-63 от EKF - двухполюсное устройство с электромеханическим срабатыванием, обеспечивающее защиту от утечек тока до 30 мА и перегрузок/коротких замыканий. Подходит для установки в щитках жилых домов, офисов и промышленных объектах. Артикул da63-10-30 соответствует модели АВДТ-63.

Назначение и область применения

АВДТ-63 сочетает в себе функции автоматического выключателя и УЗО. Он отключает цепь при возникновении опасного тока утечки (например, при прикосновении к токоведущим частям или повреждении изоляции) и при превышении номинального тока - при перегрузке или коротком замыкании. Применяется в бытовых и промышленных сетях переменного тока 230 В, 50 Гц. Особенно актуален для защиты групп розеток, ванных комнат, кухонь, оборудования с высоким риском поражения током.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который устройство может длительно пропускать без срабатывания
• Дифференциальный ток: 30 мА - чувствительность к утечкам; сработает при токе выше этого значения, что обеспечивает безопасность человека
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от выпрямителей в современной технике: стиральные машины, ИБП, зарядные устройства)
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, нагреватели, насосы); менее чувствителен к кратковременным скачкам, чем B
• Количество полюсов: 2 - отключаются фаза и ноль одновременно, исключая риск сохранения потенциала на одном проводе
• Номинальное напряжение: 230 В / Номинальное напряжение изоляции: 500 В - рассчитан на однофазную сеть 230 В, изоляция выдерживает до 500 В
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным импульсам (молнии, коммутационные броски)
• Модульная ширина: 2 М - занимает два модуля на DIN-рейке (стандарт 17,5 мм каждый)
• Глубина монтажа: 45 мм - требует достаточного места внутри распределительного щита
• Сечение проводника: 0–25 мм2 - позволяет подключить как тонкие, так и толстые провода (медные и алюминиевые)
• Степень защиты: IP20 - защищен от прикосновений пальцев и твердых предметов, но не от воды и пыли; предназначен для внутренней установки в закрытых щитах
• Рабочая температура: -40...+50 C - работает в холодных и жарких условиях, включая неотапливаемые помещения
• Потери мощности: 4,5 Вт - энергопотребление самого устройства при работе (не влияет на потребителей)
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищая оборудование
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах вторичного уровня (например, после главного автомата)
• Серия: АВДТ-63 - часть линейки EKF PROxima, совместима с другими элементами серии

Совместимость и монтаж

АВДТ-63 монтируется на стандартную DIN-рейку 35 мм. Для установки требуется свободное место глубиной 45 мм и ширина 2 модуля. Подключение проводов - верхние и нижние клеммы, допускают медные и алюминиевые жилы сечением от 0,5 до 25 мм2. Обязательно соблюдайте полярность: вход - сверху, выход - снизу. Нейтральный проводник подключается через специальный контакт, он не отключается отдельно - устройство отключает фазу и ноль одновременно. Совместим со всеми стандартными щитами, где установлены другие автоматы серии EKF PROxima.

Безопасность и стандарты

АВДТ-63 соответствует требованиям ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006). Это гарантирует соответствие международным нормам безопасности для устройств защиты от утечек. Электромеханическая конструкция не зависит от внешнего питания - работает даже при отсутствии напряжения в сети, что делает её надёжнее электронных аналогов. Климатическое исполнение УХЛ4 позволяет применять устройство в регионах с умеренным и холодным климатом, включая неотапливаемые помещения.

Преимущества

• Электромеханический принцип работы - отказоустойчивость при сбоях в питании, отсутствие зависимости от электронных компонентов
• Защита типа A - эффективна против утечек от современных устройств с импульсными источниками питания (LED, компьютеры, инверторы)
• Объединённая функция: вместо двух устройств (автомат + УЗО) - один компактный модуль, экономия места в щите
• Широкий диапазон сечений проводов - гибкость при подключении старой и новой проводки
• Длительная гарантия: 84 месяца - подтверждает качество сборки и материалов

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц
• IP20 не допускает установку во влажных местах вне щита (например, в бане или на улице)
• Не рекомендуется для защиты цепей с очень высокими пусковыми токами (большие двигатели, компрессоры) - лучше использовать характеристику D
• Не имеет встроенной защиты от перенапряжений - в отличие от электронных моделей, такие как АВДТ-63М
• Не подходит для систем TN-C - требует наличия отдельного PE-проводника (TN-S, TT)

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при пробое стиральной машины
• Щитовая группа для ванной комнаты - обязательная защита при повышенной влажности
• Подключение теплого пола или водонагревателя - предотвращает утечку через нагревательный элемент
• Промышленные станки с частотными преобразователями - тип A реагирует на пульсирующие утечки
• Осветительные цепи в офисах - особенно там, где используются LED-светильники с драйверами

Практические советы

• Перед установкой проверьте наличие отдельного PE-провода - устройство не будет работать в системе TN-C
• При подключении алюминиевых проводов используйте переходные клеммы или смазку для предотвращения окисления
• Проверяйте работу кнопки “Т” ежемесячно - она имитирует утечку и тестирует механизм срабатывания
• Не устанавливайте более одного АВДТ-63 на одну цепь - возможны ложные срабатывания из-за суммарной утечки
• При проектировании учтите, что ширина 2 модуля требует больше места в щите - планируйте расстановку других автоматов
• Для помещений с высокой влажностью (сауны, бани) выбирайте устройства с IP44 и отдельное УЗО, а не этот модель
