Шинодержатель наборный 4Пх3х10 мм EKF PROxima | BSK4P3X10

Шинодержатель наборный 4Пх3х10 мм PROxima от EKF предназначен для надёжной фиксации силовых шин в распределительных устройствах высокой мощности. Этот элемент системы PROxima обеспечивает гибкую сборку шинных систем с шагом 20 мм и рассчитан на ток до 4000 А, что делает его подходящим решением для промышленных щитов и подстанций.

Назначение и область применения

Шинодержатель наборный 4Пх3х10 мм PROxima используется для монтажа четырёхполюсных силовых шин в распределительных устройствах среднего и высокого класса напряжения. Подходит для сборки шинных систем в щитах автоматизации, преобразователях частоты, вводно-распределительных устройствах (ВРУ) и комплектных трансформаторных подстанциях. Применяется там, где требуется жёсткая, устойчивая и легко модифицируемая конструкция шинного провода.

Технические характеристики

• Количество полюсов: 4 - позволяет разместить три фазы и один нулевой проводник (L1, L2, L3, N);
• Максимальный ток: 4000 А - выдерживает нагрузки крупных промышленных объектов;
• Расстояние между шинами: 20 мм - соответствует стандартным требованиям к изоляционному зазору;
• Поддерживаемая толщина шины: 10 мм - оптимизировано для медных и алюминиевых шин указанной толщины;
• Основание: алюминиевый перфорированный профиль - обеспечивает механическую прочность и лёгкость;
• Изоляторы: с возможностью установки шин ребром - снижают риск замыкания и повышают теплостойкость;
• Гарантийный срок: 84 месяца - подтверждает долговечность материалов и сборки;
• Рекомендован для проектного использования - совместим с типовыми решениями EKF для промышленных объектов.

Совместимость и монтаж

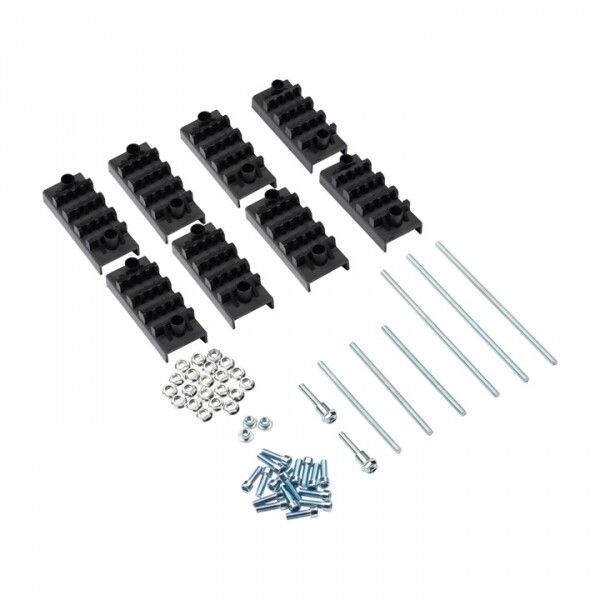

Шинодержатель наборный 4Пх3х10 мм PROxima собирается из модульных компонентов: базового профиля и изоляторов. Каждый изолятор фиксируется на профиле с помощью встроенных крепёжных отверстий. Для монтажа шин используются шпильки, гайки и винты, входящие в комплект. Установка выполняется в горизонтальном положении; шина вставляется ребром в паз изолятора и зажимается гайкой. Расстояние между соседними шинами строго соблюдается - 20 мм, что исключает пробой. Монтаж допускается в закрытых щитах с уровнем защиты IP54 и выше.

Безопасность и стандарты

Конструкция шинодержателя соответствует требованиям ГОСТ Р 50030.2 и IEC 61439 по безопасности электрических распределительных устройств. Материалы изоляторов - термостойкий полиэстер, выдерживающий температуру до +120 C. Наличие гарантированного зазора 20 мм между фазами предотвращает возникновение дуговых замыканий даже при перегрузках.

Преимущества

• Модульная система - можно комбинировать с другими шинодержателями PROxima для создания любой конфигурации;
• Высокая механическая устойчивость - алюминиевый профиль не деформируется под весом массивных шин;
• Лёгкость обслуживания - доступ к шинам сохранён после монтажа, позволяя проводить диагностику без демонтажа всей системы;
• Стандартный крепёж в комплекте - не требует дополнительных расходных материалов;
• Совместимость с продукцией EKF - гарантирует точную координацию с другим оборудованием серии PROxima.

Ограничения применения

• Не предназначена для вертикальной установки - возможна потеря устойчивости шин;
• Не рекомендуется использовать с шинами толще 10 мм - увеличивается риск повреждения изоляторов и нарушения зазора;
• Не подходит для открытых площадок без защиты от осадков и пыли - хотя материал устойчив, сама конструкция не имеет герметичной защиты;
• Требуется строгое соблюдение шага 20 мм - отклонение может привести к снижению изоляционной способности.

Примеры использования

• Щиты управления цеховыми конвейерами с частотными преобразователями;
• Вводные шкафы на промышленных предприятиях с током более 2000 А;
• Сборочные линии с несколькими питаемыми станками, где нужна чёткая фазировка;
• Альтернатива жесткому шинопроводу в условиях ограниченного пространства.

Практические советы

• Перед монтажом проверьте толщину шин - они должны точно соответствовать 10 мм, иначе изоляторы не зафиксируют их должным образом;
• Затягивайте крепёж равномерно, без перекосов - это предотвратит трещины в изоляторах;
• При использовании нескольких шинодержателей в одной системе - выстраивайте их в единую плоскость, чтобы избежать механических напряжений на шинах;
• Для больших токов (ближе к 4000 А) используйте только медные шины - алюминиевые требуют большего сечения и могут нагреваться;
• Обязательно учитывайте посадочный диаметр отверстий в профиле - он стандартизирован под шпильки M8, которые уже есть в комплекте.
