Шинодержатель 4Р для 3-х шин до 120х10 серии ШД-101 | 33003DEK DEKraft APC

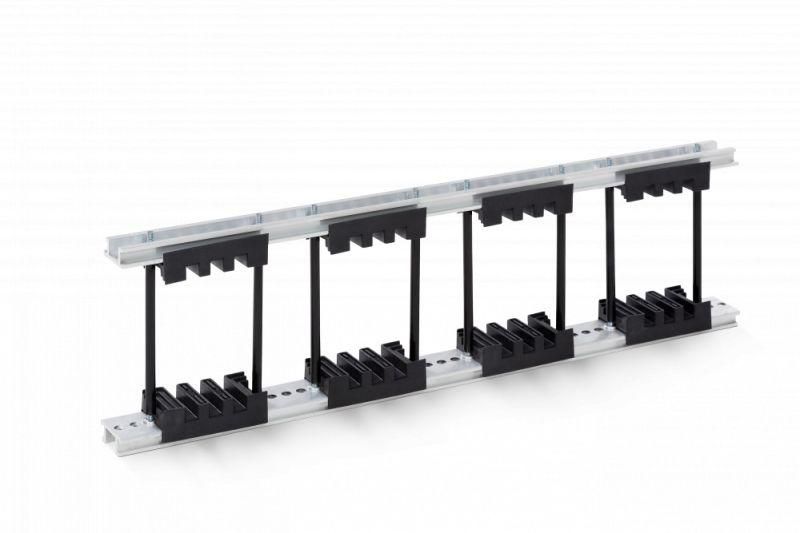

Шинодержатель 4Р для 3-х шин до 120х10 серии ШД-101 от DEKraft - надёжная система крепления трёх силовых шин в щитах распределения энергии. Артикул 33003dek обеспечивает жесткую фиксацию медных шин сечением от 30×10 до 120×10 мм, сохраняя заданное расстояние между фазами. Применяется в промышленных и коммерческих электрощитах.

Назначение и область применения

Шинодержатель 4Р для 3-х шин до 120х10 серии ШД-101 предназначен для монтажа и удержания трёх токоведущих шин в распределительных щитах. Обеспечивает безопасную и организованную разводку фазного напряжения. Подходит для установки в шкафах управления, автоматических выключателях, устройствах защиты и других системах внутреннего распределения электроэнергии. Часто используется на производствах, в ЖКХ, объектах инфраструктуры и на объектах с высокой плотностью нагрузок.

Технические характеристики

• Количество полюсов: 4 (для трёх шин + заземление/нейтраль)
• Поддерживаемый размер шины: 30×10 мм - 120×10 мм (плоская медная шина)
• Расстояние между шинами: 18,75 мм (фиксированное, соответствует требованиям безопасности)
• Материал профилей: алюминий
• Изоляторы: полиамид (высокая механическая прочность и электрическая изоляция)
• Гарантийный срок: 36 месяцев
• Конструкция: разборная - позволяет собирать и перенастраивать систему без замены деталей

Совместимость и монтаж

Шинодержатель 4Р для 3-х шин до 120х10 серии ШД-101 совместим со всеми типами плоских медных шин указанного сечения. Монтаж выполняется на DIN-рейку или прямо на стенку шкафа с помощью болтов, входящих в комплект. Каждый изолятор имеет фиксирующие пазы для точной установки шины. Комплект поставки включает все необходимые элементы: изоляторы, металлические планки и крепёж - сборка не требует допоборудования. Установка возможна как вертикально, так и горизонтально - ориентация зависит от пространства в щите.

Преимущества

• Универсальная поддержка шин от 30×10 до 120×10 - не требуется менять весь держатель при изменении сечения
• Фиксированное расстояние 18,75 мм исключает риск короткого замыкания между фазами
• Алюминиевые профили обеспечивают хорошую теплопроводность и снижают нагрев
• Полиамидные изоляторы устойчивы к перегрузкам, влаге и химическим воздействиям
• Разборная конструкция упрощает обслуживание и модификацию системы

Ограничения применения

• Не предназначается для работы с алюминиевыми шинами - только медные
• Не рассчитан на внешнюю установку - применяется только во внутренних шкафах с IP20 и выше
• Не подходит для переменного расстояния между фазами - расстояние 18,75 мм фиксировано и не регулируется пользователем
• Максимальная температура окружающей среды: не более +40 C (при длительной работе)

Примеры использования

• Распределительный щит 0,4 кВ на производстве с несколькими выходными группами
• Щит АВР (автоматического включения резерва) в офисном здании
• Система питания конвейера с несколькими двигателями
• Электрошкаф насосной станции с тремя фазами и заземлением

Практические советы

• Перед монтажом проверьте сечение вашей шины - она должна точно попадать в диапазон 30–120 мм2 по ширине и 10 мм по толщине
• При использовании нескольких шинодержателей в одном щите соблюдайте минимальный зазор между ними - рекомендовано не менее 50 мм для доступа и теплоотвода
• Затягивайте крепёж равномерно, без перекосов - иначе шина может деформироваться
• Шинодержатель 4Р для 3-х шин до 120х10 серии ШД-101 можно использовать как часть модульной системы - сочетается с другими изделиями серии ШД-101 от DEKraft
• Для удобства сборки используйте плоскогубцы с изолированными ручками - особенно при работе под напряжением после монтажа
