Шинодержатель наборный 3Пх3х10 мм EKF PROxima | BSK3P3X10

Шинодержатель наборный 3Пх3х10 мм PROxima от EKF - это модульная система для надёжной фиксации трёхфазных силовых шин толщиной 10 мм с шагом 20 мм. Подходит для сборки распределительных устройств высокой мощности, где важна устойчивость, доступ к контактам и безопасная изоляция. Артикул bsk3p3x10 входит в серию PROxima и рассчитан на работу с током до 4000 А.

Назначение и область применения

Шинодержатель наборный 3Пх3х10 мм PROxima предназначен для механической фиксации и электрической изоляции медных или алюминиевых силовых шин в щитах и распределительных устройствах. Каждый набор обеспечивает три фазы по три шины - всего девять шин. Применяется в промышленных щитах, подстанциях, системах бесперебойного питания, на производствах с высокими нагрузками - например, на станках, конвейерах, сварочных линиях.

Технические характеристики

• Количество полюсов: 3 (три фазы)
• Тип изделия: Шинодержатель наборный
• Максимальный рабочий ток: 4000 А
• Расстояние между шинами: 20 мм - обеспечивает достаточную изоляционную длину и предотвращает пробой
• Толщина шин: 10 мм - совместим с шинами именно этого сечения
• Основание: алюминиевый перфорированный профиль - лёгкий, жесткий, не подвержен коррозии
• Гарантийный срок: 84 месяца (7 лет) - подтверждает долговечность материалов и сборки

Совместимость и монтаж

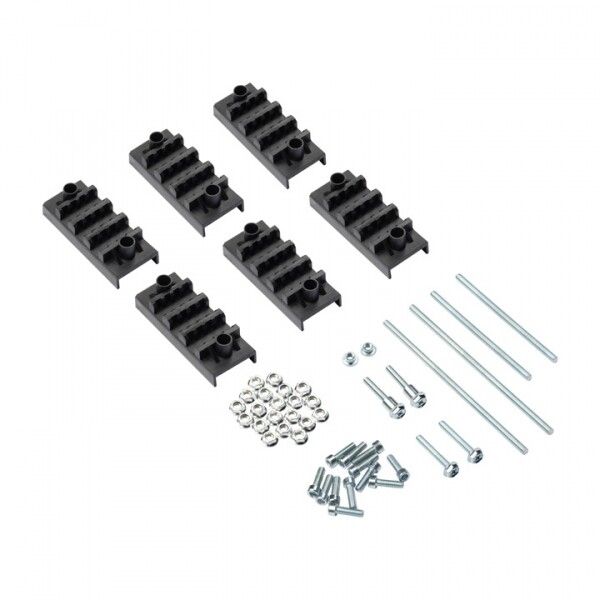

Шинодержатель наборный 3Пх3х10 мм PROxima собирается из отдельных элементов: базового профиля и изоляторов. На профиль насаживаются изоляторы, предназначенные для установки шин ребром - так обеспечивается максимальная теплопередача и минимальное сопротивление контакта. Для каждой фазы можно установить до трёх шин. Комплект включает все необходимые крепёжные детали: шпильки, гайки и винты - ничего дополнительно закупать не требуется. Монтаж выполняется на DIN-рейку или плоскую поверхность с помощью отверстий в профиле. Установка шин происходит путём вставки в пазы изоляторов и затяжки крепежа.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Конструкция исключает случайное замыкание между фазами благодаря изоляции и выдерживает высокие токовые нагрузки. Гарантированная изоляция и зазоры между шинами снижают риск возникновения дугового замыкания. Серия PROxima разработана с учётом норм IEC 61439 и ГОСТ Р 50030.2.

Преимущества

• Модульность - можно собирать конфигурации под конкретный проект, добавляя или убирая изоляторы
• Высокая плотность размещения - три шины на фазу позволяют экономить место в щите
• Удобство обслуживания - шины легко демонтировать и проверять без полного разбора системы
• Стабильность конструкции - алюминиевый профиль не деформируется под нагрузкой
• Долгий срок службы - гарантия 7 лет подтверждает качество материалов и сборки

Ограничения применения

• Не подходит для шин толщиной менее 10 мм - изоляторы рассчитаны только на 10 мм
• Не используется в условиях постоянного погружения в жидкости - хотя материал устойчив к влаге, IP-класс не указан, значит, не защищён от брызг и пыли в открытых средах
• Не рекомендуется применять вне помещений без защиты от осадков и прямого солнечного света - материалы не адаптированы для уличной эксплуатации
• Запрещено использовать с шинами большего сечения - это нарушит изоляцию и может вызвать нагрев и пробой

Примеры использования

• Щиты главного распределительного пункта (ГРП) на заводах
• Системы UPS и автономных источников питания
• Энергоустановки с частотными преобразователями
• Агрегаты с большим числом потребителей - цеха металлообработки, химические производства

Практические советы

• Перед монтажом проверьте, что шины точно соответствуют толщине 10 мм - даже небольшое отклонение может повредить изоляторы
• При затяжке крепежа используйте динамометрический ключ - переусилие может растреснуть изолятор
• Обязательно оставляйте свободный доступ к контактным поверхностям для последующего контроля температуры
• Если в проекте нужны другие комбинации (например, 2 шины на фазу), можно купить меньшие наборы и дополнять их - система совместима внутри серии PROxima
• Для больших токов следите за равномерностью распределения нагрузки по всем шинам - перекос может вызвать локальный перегрев
