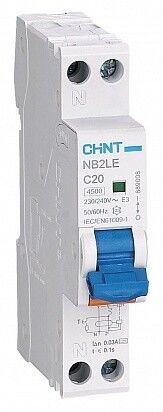

Выключатель автоматический дифференциального тока NB2LE 1P+N 20A 30mA 1мод., х-ка С, электронный тип A, 6kA (R) | 689008 CHINT

Автоматический выключатель дифференциального тока CHINT NB2LE с артикулом 689008 предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Устройство сочетает функции защиты от перегрузки, короткого замыкания и дифференциального тока в одном модуле, что делает его компактным решением для щитов с ограниченным местом.

Назначение и область применения

Выключатель автоматический дифференциального тока CHINT NB2LE 689008 используется в однофазных сетях переменного тока 230 В, 50/60 Гц. Он защищает от:

• поражения электрическим током при косвенном прикосновении (утечка ≥30 мА);
• возгораний из-за изолирующих повреждений проводки;
• перегрузок и коротких замыканий при токе до 20 А.

Применяется в распределительных щитах жилых домов, квартир, офисов, мастерских и легких промышленных объектов. Подходит для защиты групп розеток, кухонной техники, ванных комнат и других участков с повышенной опасностью.

Технические характеристики

• Номинальный ток: 20 А - допустимый постоянный ток нагрузки без срабатывания.
• Номинальный ток утечки: 30 мА (0,03 А) - чувствительность к утечкам, достаточная для защиты человека.
• Номинальное напряжение: 230 В - работает в стандартной сети 220–240 В.
• Количество полюсов: 1P+N - отключаются фаза и ноль одновременно, ноль не защищен от перегрузки, но отключается при утечке.
• Отключающая способность: 6 кА - выдерживает ток КЗ до 6000 А без разрушения.
• Тип по току утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных устройств: зарядок, ИБП, светодиодных светильников).
• Характеристика срабатывания: C - срабатывает при кратковременных пусковых токах (до 5–10× Iн), подходит для двигателей, насосов, освещения.
• Отключение незащищенной нейтрали: да - при утечке отключается и нулевой провод, исключая риск сохранения потенциала.
• Ширина: 1 модуль - занимает 17,5 мм на DIN-рейке, экономит место в щите.
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и брызг воды - устанавливается внутри закрытого щита.
• Рабочий диапазон температур: от -25C до +40C - подходит для неотапливаемых помещений, но не для улицы.
• Износостойкость: 10 000 механических циклов, 4 000 электрических - рассчитан на долгую службу.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки - снизу, питание - сверху. Для правильной установки важно соблюдать полярность: L - фаза, N - ноль. Ноль не защищён от перегрузки, поэтому не следует использовать его как рабочий проводник для других нагрузок вне этого автомата. Выключатель совместим со всеми щитами, поддерживающими модульные автоматы типа 1P+N. Не требует внешнего питания - полностью электромеханический принцип работы.

Безопасность и стандарты

Соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Применяет электронную схему с самоконтролем. Индикатор положения контактов позволяет визуально определить, включен ли аппарат. Работает в условиях степени загрязнения 2 - нормальные условия внутренней электропроводки без запыления и конденсата.

Преимущества

• Компактность - 1 модуль вместо двух отдельных устройств (АВ + УЗО).
• Защита от всех видов утечек - тип A обеспечивает безопасность с современной электроникой.
• Отключение нуля - снижает риск оставления под напряжением корпусов оборудования после срабатывания.
• Надёжная индикация - ясно видно, сработал ли автомат или он просто выключен.
• Высокая износостойкость - подходит для частых тестирований и длительной эксплуатации.

Ограничения применения

• Не применяется в трёхфазных системах - только для однофазных цепей 230 В.
• Не защищён от прямого прикосновения - не заменяет заземление и другие меры безопасности.
• Не установлен для открытого монтажа - степень защиты IP20 требует помещения в закрытый щит.
• Не рекомендован для экстремальных условий: высокая влажность, температура ниже -25C или выше +40C.
• Не подходит для цепей с постоянным током - только переменный ток 50/60 Гц.

Примеры использования

• Групповая защита розеток в ванной комнате.
• Щиток квартиры - защита кухонной группы (плитка, микроволновка, кофе-машина).
• Распределительный щит малого производства - станки с частотными преобразователями.
• Офисные помещения - компьютеры, принтеры, серверы с ИБП.

Практические советы

• Обязательно проверяйте работу кнопкой «Тест» не реже одного раза в месяц - это гарантирует исправность дифференциальной защиты.
• При установке следите, чтобы ноль от этого автомата не смешивался с другими нулями в щите - иначе возможны ложные срабатывания.
• Убедитесь, что посадочный диаметр клемм соответствует сечению провода (обычно 0,5–25 мм2 для 20 А).
• Не используйте этот автомат как обычный рубильник - частые ручные включения/выключения сокращают срок службы.
• Если требуется защита от постоянного тока утечки (например, от солнечных панелей), выбирайте тип B - здесь тип A недостаточен.
