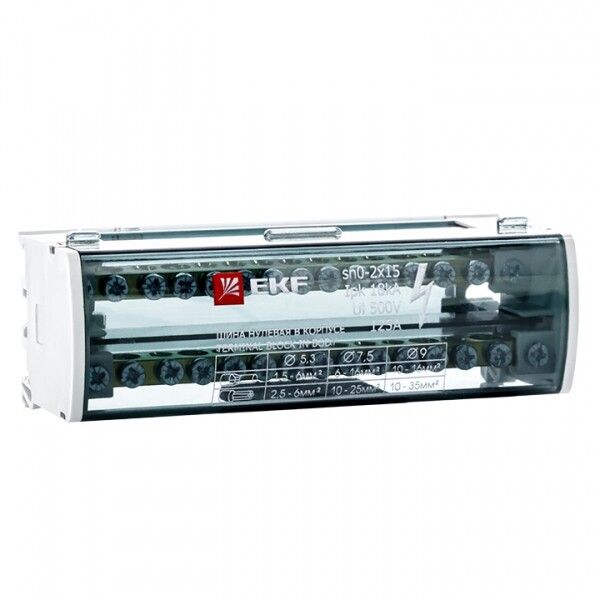

Шина нулевая в корпусе 2х15 EKF PROxima | sn0-2x15

Шина нулевая в корпусе 2х15 125А от EKF серии PROxima - это компактное устройство для распределения нулевого провода в щитах автоматики и силового оборудования. Подходит для установки на DIN-рейку, обеспечивает надёжное соединение проводов сечением 1,5–35 мм2 и защищён от случайного контакта благодаря изолирующему корпусу.

Назначение и область применения

Шина нулевая в корпусе 2х15 125А предназначена для коммутации нулевых проводников в распределительных щитах. Используется в промышленных системах управления, КИПиА, станках, конвейерах и других устройствах, где требуется организованное и безопасное подключение нескольких нулевых жил. Применяется в составе НКУ (низковольтных Komplektovannykh Ustroystv) - сборочных единиц, соответствующих требованиям IEC 60309-1.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть с нулём;
• Количество полюсов: 2 - две отдельные шины для нулевого провода и PEN-проводника (при необходимости);
• Наличие N-шины: да - одна из шин выполнена как полноценная нейтральная;
• Поперечное сечение подключаемых проводов: 1,5 – 35 мм2 - совместима с одножильными и многожильными проводами, оконцованными наконечниками НШвИ;
• Материал: медь - высокая проводимость и устойчивость к коррозии;
• Способ подключения: винтовой - надёжное механическое соединение с возможностью многократного демонтажа;
• Степень защиты: IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от воды и пыли;
• Размер: 10 мм - толщина шины, определяющая её тепловую стойкость;
• Диапазон рабочих температур: от -40 C до +105 C - работает в суровых условиях, включая холодные склады и нагретые помещения;
• Монтаж: на DIN-рейку - стандартная фиксация в щитах всех типов;
• Цвет: синий - визуальное отличие от фазных шин (обычно красные или белые);
• Нормативный документ: IEC 60309-1 - соответствие международным требованиям безопасности.

Совместимость и монтаж

Шина нулевая в корпусе 2х15 125А устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - никаких дополнительных креплений не требуется. Подключение проводов осуществляется через два ряда винтовых зажимов. Максимальное сечение 35 мм2 требует использования наконечников НШвИ для многожильных проводов - прямая затяжка голых жил не рекомендуется. Корпус имеет прозрачную крышку, позволяющую контролировать состояние соединений без вскрытия. Изолирующая задняя панель исключает замыкание на металлический корпус щита.

Безопасность и стандарты

Шина нулевая в корпусе 2х15 125А соответствует стандарту IEC 60309-1, что гарантирует безопасность при работе в промышленных сетях. IP20 обеспечивает защиту от прикосновения к токоведущим элементам, но не предназначен для установки во влажных средах или на улице. Все шины внутри корпуса изолированы друг от друга - исключено возникновение короткого замыкания между ними. Цветовая маркировка (синий) соответствует принятой практике для нулевых проводников.

Преимущества

• Компактность - занимает мало места в щите, особенно важно при плотном расположении аппаратов;
• Чёткая изоляция - каждая шина отделена, снижает риск ошибок при подключении;
• Удобство обслуживания - прозрачная крышка позволяет осмотреть соединения без отключения питания;
• Высокая термостойкость - материал и конструкция обеспечивают работу даже при длительной нагрузке близкой к 125 А;
• Совместимость с сериями EKF PROxima - легко интегрируется в уже установленные системы.

Ограничения применения

Не применяется в условиях повышенной влажности, запылённости или на открытом воздухе - степень защиты IP20 недостаточна. Не подходит для подключения проводов сечением менее 1,5 мм2 - зажимы не обеспечивают надёжного контакта. Не используется как основная шина для PE-проводников - для заземления необходимо применять отдельные шины с цветовой маркировкой желто-зелёной. Не допускается использование без закрытой крышки - потеря защиты повышает риск поражения током.

Примеры использования

• Подключение нулевых проводов от частотных преобразователей на производстве;
• Объединение нулей от нескольких датчиков в системе автоматизации;
• Распределение PEN-проводника в щите управления насосной станцией;
• Формирование нулевой шины в распределительном щите цеха с множеством потребителей.

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - смешивание 1,5 мм2 и 35 мм2 в одном зажиме недопустимо;
• Затягивайте винты моментом, указанным в руководстве - переусердствовать нельзя, можно повредить контактную пластину;
• Для многожильных проводов всегда используйте наконечники НШвИ - они предотвращают ослабление контакта после деформации жил;
• При проектировании щита учтите, что шина занимает около 18 мм по модулю - планируйте место рядом с другими модулями;
• Эта шина - часть серии PROxima; если вы используете другие продукты EKF этой же серии, она будет визуально и функционально согласована с остальным оборудованием.
