Шина нулевая TDM 2х15 групп, 125 А, 7.5 модулей TDM ELECTRIC SQ0801-0008

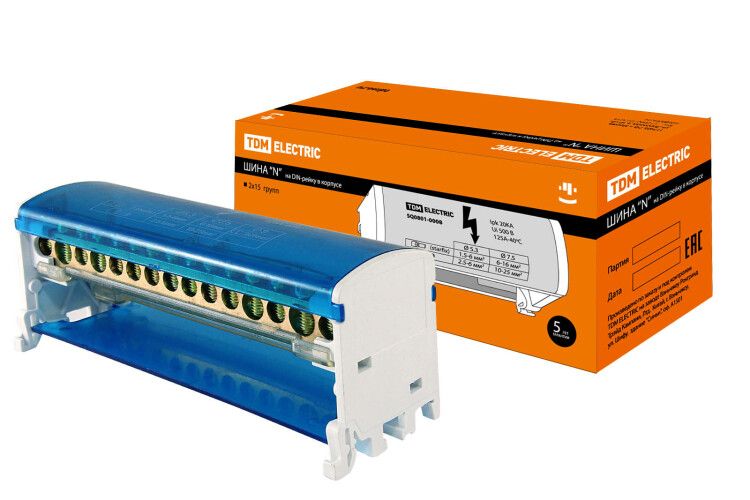

Шина нулевая на DIN-рейку в корпусе 2х15 групп от TDM ELECTRIC (артикул sq0801-0008) предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Устройство собрано в защищённом корпусе, что упрощает монтаж и повышает безопасность при обслуживании.

Назначение и область применения

Шина нулевая на DIN-рейку в корпусе 2х15 групп используется для коммутации нулевых проводников в электрических щитах. Подходит для подключения как рабочего нуля (N), так и защитного заземления (PE). Применяется в силовых и автоматизированных системах: промышленных щитах, панелях управления, станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Максимальный номинальный ток: 125 А
• Количество полюсов: 2 (два отдельных контакта для N и PE)
• Количество зажимов на каждый полюс: 15
• Общее количество доступных подключений: 30
• Поддерживаемое сечение провода: 1,5–16 мм2 (как жёсткий, так и многожильный с наконечником)
• Модульная ширина: 7,5 модулей (соответствует стандартной DIN-рейке)
• Контактная группа: латунь с содержанием меди ≥57%
• Прижимные винты: оцинкованная сталь
• Наличие N-шины: да

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35/7,5. Крепление осуществляется защёлкой - никаких дополнительных крепёжных элементов не требуется. Для подключения используйте провода сечением 1,5–16 мм2. Многожильные провода необходимо предварительно обжать наконечниками. Винтовые зажимы затягиваются отверткой с плоским лезвием. Обязательно проверьте плотность фиксации каждого провода - слабый контакт вызывает перегрев.

Безопасность и стандарты

Изготовлена в соответствии с требованиями к материалам и механической прочности, применяемым в электроустановках. Латунные контакты обеспечивают устойчивую проводимость и минимальное переходное сопротивление. Оцинкованные винты защищены от коррозии, что продлевает срок службы в условиях повышенной влажности. Корпус обеспечивает физическую защиту от случайного прикосновения к токоведущим частям.

Преимущества

• Высокая проводимость благодаря латуни с содержанием меди более 57%
• Раздельные полюса для N и PE исключают риск путаницы при монтаже
• Закрытый корпус снижает вероятность замыканий и повреждений
• Одинаковый диапазон сечений для жёстких и гибких проводов - универсальность в использовании
• Экономия места: 30 подключений в 7,5 модулей вместо 30 отдельных клемм

Ограничения применения

• Не предназначен для работы с токами выше 125 А - превышение вызовет перегрев и выход из строя
• Не рассчитана на постоянное погружение в жидкости или работу в открытых условиях - корпус не имеет защиты IP
• Не рекомендуется использовать в цепях переменного тока с высокими импульсными нагрузками без дополнительной фильтрации
• Гибкие провода без наконечников не допускаются - возможен обрыв или плохой контакт

Примеры использования

• Щиты управления насосными станциями - подключение всех нулевых проводов двигателей
• Автоматические линии производства - распределение PE между станками и датчиками
• Жилые и офисные распределительные щиты - организация нулевой шины для группы розеток
• Осветительные щиты - объединение нулей от нескольких светильников

Практические советы

• Перед установкой проверьте соответствие сечения проводов - не используйте провода меньше 1,5 мм2 или больше 16 мм2
• При подключении множества проводов начинайте с крайних зажимов, чтобы равномерно распределить усилие
• Не затягивайте винты слишком сильно - это может повредить резьбу или деформировать контакт
• После монтажа сделайте контрольную проверку: потяните каждый провод - он не должен выскакивать
• Для удобства обслуживания пометьте каждую группу проводов этикетками - особенно важно при наличии нескольких контуров
• Артикул sq0801-0008 совместим с другими изделиями TDM ELECTRIC - можно собирать комплексные решения одной серии
