Шина нулевая 71 237 NBB-C215 (1шт/упак) |71237 |Navigator 17681

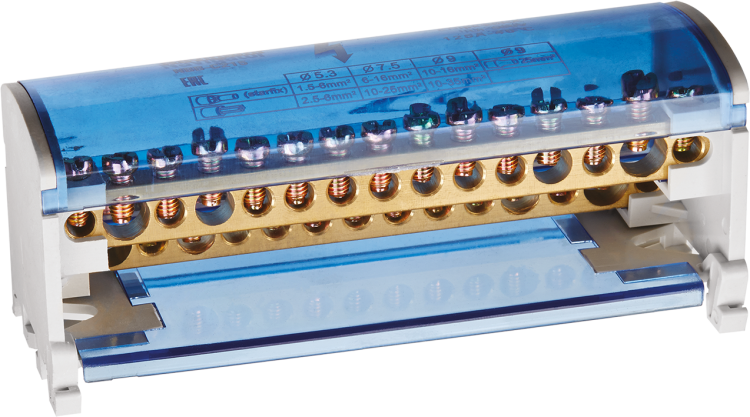

Шина нулевая в корпусе 2х15 на DIN-рейку 71 237 NBB-C215 — это компактное устройство для надёжного соединения нулевых и защитных проводников в распределительных щитах. Бренд Navigator предлагает эту модель как часть серийной линейки NBB, рассчитанную на частые монтажи в жилых, коммерческих и промышленных объектах.

Назначение и область применения

Шина нулевая в корпусе 2х15 на DIN-рейку 71 237 NBB-C215 используется для организации нулевого (N) и защитного заземляющего (PE) проводников в электрощитах. Подходит для установки в бытовых, офисных и промышленных распределительных устройствах. Применяется там, где требуется одновременное подключение до 15 проводов каждого типа — например, при сборке щитов освещения, автоматических выключателей, УЗО и дифференциальных автоматов.

Технические характеристики

• Тип: шина нулевая с отдельным заземляющим контуром (N+PE)
• Количество полюсов: 2 (один для N, один для PE)
• Количество зажимов на каждый полюс: 15
• Номинальный ток: 125 А
• Рабочее напряжение: до 220 В (максимальное изоляционное — 500 В)
• Сечение подключаемых проводов: 1,5–35 мм²
• Материал контактов: латунь
• Материал прижимных винтов: электротехническая бронза
• Корпус: негорючий пластик, с изолирующей задней панелью
• Цвет корпуса: синий
• Способ монтажа: крепление на DIN-рейку 35 мм

Совместимость и монтаж

Шина нулевая в корпусе 2х15 на DIN-рейку 71 237 NBB-C215 совместима со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется путём защёлкивания на рейку — никаких дополнительных креплений не требует. Для подключения проводов ослабьте винты, вставьте жилу на нужную глубину, затем затяните до упора. Каждый зажим рассчитан на один провод — многожильные провода рекомендуется обжимать наконечниками. Корпус имеет защитную крышку, которая фиксируется после завершения монтажа.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренних электромонтажных систем. Латунные контакты обеспечивают стабильный токопроводящий контакт, а бронзовые винты предотвращают закисание и обрыв связи. Негорючий корпус снижает риск возгорания при перегрузках. Максимальное рабочее напряжение 500 В позволяет использовать шину даже в сетях с возможными колебаниями напряжения.

Преимущества

• Объединяет два функциональных проводника (N и PE) в одном модульном элементе — экономит место в щите
• 15 зажимов на каждую шину позволяют подключить сразу несколько цепей без использования перемычек
• Защитная крышка исключает случайное прикосновение к токоведущим частям
• Высокая механическая прочность латуни обеспечивает долговечность при частых демонтажах
• Синий цвет корпуса визуально отличает её от фазных шин, что упрощает обслуживание

Ограничения применения

• Не предназначен для работы в условиях постоянного воздействия воды, высокой влажности или открытых площадок — не имеет защиты IP
• Не рассчитана на ток выше 125 А — превышение может вызвать нагрев и повреждение контактов
• Подходит только для медных проводов сечением 1,5–35 мм²; алюминиевые провода не допускаются
• Не следует использовать в качестве основной шины для мощных нагрузок свыше 40 кВт без согласования с проектом

Примеры использования

• Установка в квартирном щите для подключения всех нулевых проводов от автоматов освещения и розеток
• Применение в промышленном щите управления станком — подключение заземления и нуля от нескольких датчиков и контроллеров
• Сборка этажного распределительного щита в многоэтажном доме — объединение нулей и заземлений от групп розеток и света

Практические советы

• Перед монтажом проверьте соответствие сечения провода — слишком тонкий провод может выпасть из зажима, слишком толстый — повредить контакт
• Используйте наконечники для многожильных проводов — это повысит надёжность соединения и продлит срок службы
• После монтажа протестируйте все зажимы легким усилием — если провод легко вытягивается, винт недостаточно затянут
• При замене шины отключите питание и убедитесь, что все провода отсоединены — даже ноль может быть под напряжением при неисправностях
• Артикул 71237 и SKU 17681 — идентичны; при заказе используйте любой из них, чтобы найти нужную шину нулевую в корпусе 2х15 на DIN-рейку 71 237 NBB-C215
