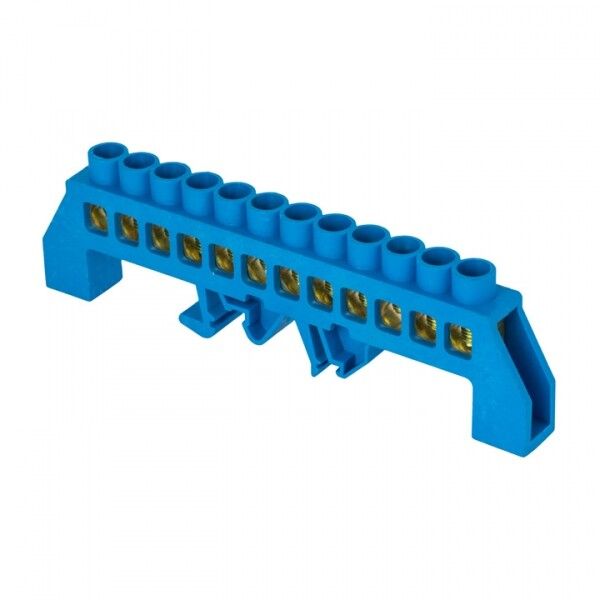

Шина нулевая N 8х12 12 отверстий синий нейлоновый корпус комбинированный латунь розн. стикер PROxima EKF sn0-125-12-dn-r

Шина нулевая EKF PROxima sn0-125-12-dn-r - компактное устройство для надёжного соединения нулевых проводников в распределительных щитах. Латунная контактная группа и нейлоновый корпус обеспечивают долговечность даже в условиях промышленной эксплуатации.

Назначение и область применения

Шина нулевая EKF PROxima sn0-125-12-dn-r используется для объединения нескольких нулевых проводников (N) в одном месте - в распределительных щитах, ящиках и КИПиА-шкафах. Применяется в системах TN-S и TN-C-S, где требуется централизованное подключение нуля. Подходит для промышленного оборудования, автоматизированных линий, станков и других объектов, требующих высокой надёжности заземления и нейтрали.

Технические характеристики

• Количество подключений: 12 отверстий
• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Материал контактов: латунь с оцинкованным покрытием
• Корпус: синий самозатухающий нейлон
• Диапазон сечений проводов: 2,5–16 мм2
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Рабочая температура: от –40 C до +105 C
• Габариты: 8×12 мм
• Способ монтажа: крепление на DIN-рейку
• Ударопрочность: да - корпус выдерживает механические нагрузки

Совместимость и монтаж

Шина нулевая EKF PROxima sn0-125-12-dn-r устанавливается на стандартную DIN-рейку типа TS35. Для фиксации достаточно защёлкнуть её в паз рейки - никаких дополнительных креплений не требуется. Винтовые зажимы позволяют подключить провода сечением от 2,5 до 16 мм2 - как медные, так и алюминиевые, благодаря оцинкованному покрытию контактов. Установка возможна в любом положении: вертикальном, горизонтальном, на боковой стенке шкафа.

Безопасность и стандарты

Корпус выполнен из самозатухающего пластика, соответствует требованиям UL94 V-0 - материал не поддерживает горение. Все металлические элементы - латунь и оцинкованная сталь - устойчивы к коррозии. Стандарт IP20 обеспечивает базовую безопасность в закрытых щитах, но не предназначен для открытых или влажных сред. Соответствует ГОСТ Р МЭК 60947-7-1 и другим нормам для нулевых шин в НКУ.

Преимущества

• Оцинкованная латунь - совместима с медными и алюминиевыми проводами без риска гальванической коррозии
• Круглая форма головки винта исключает перерезание жил при затяжке
• Высокая термостойкость - работает при экстремальных температурах
• Синий цвет корпуса - визуальное отличие от фазных и PE-шин
• Компактный размер - экономит место в плотных щитах

Ограничения применения

Не применяется в условиях повышенной влажности, на улице или в помещениях с постоянным воздействием воды - степень защиты IP20 не предусматривает защиту от брызг и пыли. Не рекомендуется использовать для токов выше 125 А. Не подходит для подключения проводов меньше 2,5 мм2 - риск плохого контакта. Не заменяет заземляющую шину (PE) - для заземления используйте отдельную шину.

Примеры использования

• Подключение нулей от автоматических выключателей в щите управления станком
• Объединение нулевых проводов в распределительном щите торгового центра
• Центральный узел нуля в системе освещения производственного участка
• Завершающая точка нулевой линии перед выходом в этажный щит

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не более 16 мм2 и не менее 2,5 мм2
• Затягивайте винты усилием рук - переусиливать нельзя, чтобы не повредить латунь
• Если используются алюминиевые провода - слегка зачистите поверхность и нанесите антиоксидантную пасту
• При групповом использовании нескольких шин - соблюдайте минимальный интервал между ними для теплоотвода
• Помните: этот продукт - только для нуля (N). Для заземления (PE) выбирайте отдельную шину с аналогичными параметрами
