Шины на DIN-рейку в корпусе (кросс-модуль) L+PEN 2х11 | YND10-2-11-050 IEK

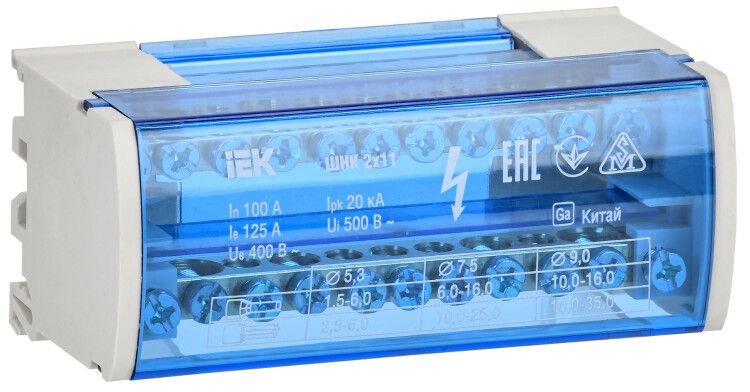

Шина на DIN-рейку (кросс-модуль) ШНК 2х11 L+PEN в корпусе от IEK - это компактное устройство для распределения фазного, нулевого и защитного заземляющего проводников в электрощитах. Артикул ynd10-2-11-050 обеспечивает надёжное соединение до 11 проводов на каждый контакт, что упрощает сборку и обслуживание распределительных щитов.

Назначение и область применения

Шина на DIN-рейку (кросс-модуль) ШНК 2х11 L+PEN в корпусе предназначена для коммутирования и распределения тока между множеством аппаратов в распределительном щите. Она используется для подключения:

• фазных проводников (L) - через одну шину;
• нейтрального проводника (N) - через вторую шину;
• защитного заземляющего проводника (PE) - также через вторую шину, совмещённую с N.

Подходит для монтажа в бытовых, административных и промышленных щитах: автоматических выключателях, УЗО, дифференциальных автоматов, модульных контакторах. Особенно эффективна там, где требуется много однотипных ответвлений - например, в групповых щитках квартир или на участках конвейерной линии.

Технические характеристики

• Максимальный расчетный ток: 125 А - позволяет использовать в цепях с повышенной нагрузкой, включая мощные группы освещения и розеточные контуры;
• Количество зажимов на полюс: 11 - даёт возможность подключить до 11 проводов на каждую шину без перегрузки;
• Сечение жесткого проводника: 1–25 мм2 - совместима с медными проводами от тонких (для сигнализации) до толстых (для силовой сети);
• Количество полюсов: 1 - одна шина выполняет функцию одного типа потенциала (L, N или PE); в данном случае - два полюса в одном корпусе: L и PEN;
• Наличие шин PE и N: обе реализованы - шина PEN объединяет функции нуля и заземления, что соответствует требованиям TN-C-S систем;
• Срок службы: 15 лет - гарантирует долговременную работоспособность без замены при правильной эксплуатации;
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению;
• Корпус: самозатухающий пластик - предотвращает распространение пламени при аварийных ситуациях.

Совместимость и монтаж

Устройство совместимо с любыми стандартными DIN-рейками шириной 35 мм. Монтаж возможен двумя способами:

• На DIN-рейку - защёлкивается одним движением, как любой модульный элемент;
• На панель щита - с помощью двух винтов (в комплекте не предусмотрены, требуются самостоятельно).

Каждая шина внутри корпуса изолирована друг от друга - исключает случайное КЗ между L и PEN. Прозрачная крышка позволяет визуально контролировать состояние подключений без вскрытия. Подключение проводов осуществляется винтовыми зажимами - затяжка должна быть равномерной, без перекосов.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Самозатухающий материал корпуса соответствует нормам UL94 V-0. Напряжение изоляции достаточное для работы в сетях 400/230 В. Отсутствие сертификата указывается явно - продукт ориентирован на рынок РФ и стран СНГ, где применяются ГОСТ Р и ПУЭ.

Преимущества

• Объединение N и PE в одной шине снижает количество элементов в щите и ускоряет монтаж;
• Высокая плотность зажимов (11 на полюс) экономит место - особенно важно в компактных щитах;
• Латунные контакты обеспечивают стабильный контакт даже при многократных демонтажах;
• Защитная крышка предотвращает случайное прикосновение к токоведущим частям;
• Работает в условиях температур от -40C до +85C - подходит для холодных помещений и тепловых щитов.

Ограничения применения

• Не предназначен для подключения гибких многожильных проводов без наконечников - требуется обжим термоусадочных или металлических наконечников;
• Не рекомендуется применять в системах TN-C, где N и PE должны быть строго разделены - здесь PEN уже объединён;
• Максимальный ток 125 А - нельзя использовать для главных вводов выше этого значения; для таких задач нужны более крупные шины или шинопроводы;
• Не допускается использование в помещениях с постоянным воздействием открытого огня или химически активных сред.

Примеры использования

• Щит квартиры: распределение фазы на 10 автоматов + объединение всех нулей и заземлений на одной шине;
• Производственный щит: подключение нескольких УЗО и контакторов с единым заземлением;
• Осветительные щиты: подключение десятков светильников с общими N и PE;
• Аварийные системы: обеспечение надёжного заземления для резервных цепей.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком тонкий (менее 1 мм2) может выпасть из зажима, слишком толстый (более 25 мм2) не войдёт;
• Используйте наконечники для многожильных проводов - они увеличивают надёжность контакта и предотвращают обрыв;
• При использовании в щитах с ограниченным местом - учтите габариты корпуса: он занимает 2 модуля (36 мм) по DIN-рейке;
• После монтажа проверьте затяжку винтов - слабый контакт вызывает нагрев и выход из строя;
• Для систем с разделёнными N и PE выбирайте другие модели - эта шина специально для PEN-объединённых схем.
