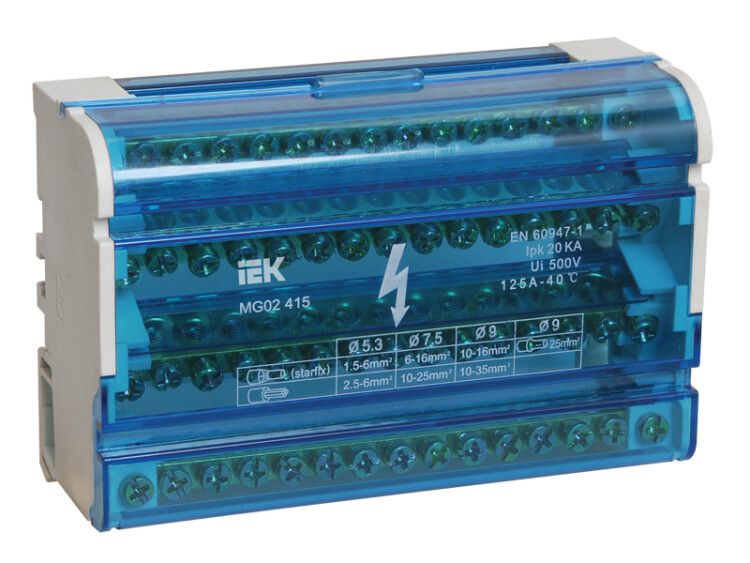

Шина на DIN-рейку в корпусе (кросс-модуль) ШНК 4х15 3L+PEN IEK YND10-4-15-125

Шина на DIN-рейку в корпусе (кросс-модуль) 3L+PEN 4х15 от IEK предназначена для надёжного соединения трёх фазных, нулевого и защитного проводников в распределительных щитах. Артикул ynd10-4-15-125 обеспечивает комбинированный доступ к L+N+PE через четыре изолированные шины в одном модуле, что упрощает сборку и обслуживание.

Назначение и область применения

Шина на DIN-рейку в корпусе (кросс-модуль) 3L+PEN 4х15 используется для организации нулевых и защитных проводников в электрощитах. Она позволяет подключить три фазы, рабочий ноль (N) и защитный заземляющий провод (PE) в одной компактной единице. Применяется в бытовых, промышленных и коммерческих распределительных устройствах - например, в щитах управления станками, системах освещения, автоматических линиях.

Технические характеристики

• Напряжение: 380 В - соответствует сетям TN-S и TN-C-S
• Максимальный ток: 125 А - выдерживает нагрузки до этого значения без перегрева
• Сечение проводов: 1,5–35 мм2 - совместима с большинством силовых и контрольных кабелей
• Количество полюсов: 3 фазы + PEN (объединённый N/PE) - всего 4 контакта
• Материал: латунь - обеспечивает низкое переходное сопротивление и долговечность
• Степень защиты: IP20 - защищает от прикосновения пальцами, но не от пыли и воды
• Рабочая температура: от -25C до +80C - работает в холодных и жарких помещениях
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Цвет: синий - стандартизированная цветовая маркировка для удобства идентификации
• Способ монтажа: на DIN-рейку 35 мм и дополнительно на панель щита двумя винтами

Совместимость и монтаж

Шина на DIN-рейку в корпусе (кросс-модуль) 3L+PEN 4х15 совместима со всеми стандартными DIN-рейками типа TS35. Установка происходит легко: модуль просто защёлкивается на рейку. Для дополнительной фиксации можно закрутить два винта через отверстия в основании - это рекомендуется в условиях вибраций или при тяжёлой проводке. Каждая шина изолирована друг от друга, поэтому возможна безопасная работа даже при наличии напряжения. Подключение проводов осуществляется винтовыми зажимами - затяжка должна выполняться моментом 0,8–1,2 Нм.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р МЭК 60947-7-1. Самозатухающий пластик корпуса предотвращает распространение пламени при перегрузках. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания влаги - не применяйте в сырых или открытых помещениях. Все элементы сертифицированы для работы в электроустановках до 1000 В переменного тока.

Преимущества

• Объединяет 4 функциональные шины в одном корпусе - экономит место в щите
• Латунные контакты обеспечивают стабильный контакт и минимальный нагрев
• Прозрачная крышка позволяет контролировать состояние подключений без вскрытия
• Задняя панель изолирует шины от металлической панели щита - снижает риск замыканий
• Удобная маркировка и синий цвет ускоряют диагностику и обслуживание

Ограничения применения

• Не предназначен для внешней установки - IP20 не защищает от влаги и пыли
• Не использовать в средах с агрессивными газами, паром или маслом - материал корпуса не устойчив к химическому воздействию
• Максимальный ток 125 А - нельзя применять вместо главной шины в крупных распределительных пунктах с токами выше 125 А
• Подходит только для медных проводов - не рекомендуется для алюминиевых

Примеры использования

• Щит освещения в офисном здании - объединение всех нулевых и заземляющих проводов
• Распределительный щит насосной станции - подключение фаз, N и PE от частотника
• Автоматический щит управления конвейером - централизованное подключение сигнальных и силовых цепей
• Жилые дома - организация PEN-шИНЫ после входного автомата в этажных щитах

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком толстый провод не войдёт в зажим, слишком тонкий может плохо зажаться
• При использовании нескольких таких шин настройте одинаковый уровень расположения - так проще вести проводку и легче обслуживать
• Не используйте шину как точку ответвления для мощных потребителей свыше 125 А - лучше вывести отдельную шину
• После монтажа проверьте затяжку винтов - ослабление контакта вызывает нагрев и выход из строя
• Артикул ynd10-4-15-125 от IEK - оптимален для типовых решений; если нужна более высокая плотность - выбирайте модели с меньшим шагом
