Шина нулевая 71 239 NBB-C411 (1шт/упак) |71239 |Navigator 17683

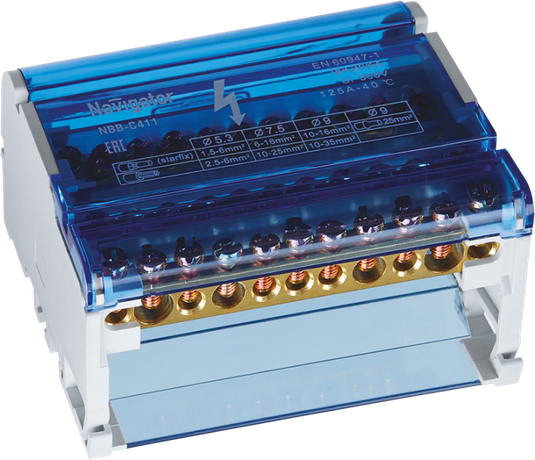

Шина нулевая в корпусе 4х11 на DIN-рейку 71 239 NBB-C411 - это компактное устройство для надёжного соединения нулевых и защитных проводников в распределительных щитах. Бренд Navigator предлагает эту модель как часть серийной линейки NBB, рассчитанную на частые задачи в жилых, коммерческих и промышленных установках.

Назначение и область применения

Шина нулевая в корпусе 71 239 NBB-C411 используется для сборки нулевого (N) и защитного заземляющего (PE) проводников в электрических щитах. Подходит для монтажа в распределительных устройствах бытового, офисного и промышленного типа - например, в этажных щитах, щитах управления оборудованием, системах автоматизации. Обеспечивает централизованное подключение до 11 проводов на каждый из четырёх полюсов.

Технические характеристики

• Тип: шина нулевая с интегрированной PE-шиной
• Количество полюсов: 4 (2 для N, 2 для PE)
• Зажимов на полюс: 11
• Номинальный ток: 125 А
• Рабочее напряжение: 220 В (максимальное Ui - 500 В)
• Сечение проводников: 1,5–35 мм2
• Материал контактов: латунь
• Прижимные винты: электротехническая бронза
• Корпус: негорючий пластик, синий цвет
• Изолирующая задняя панель: да
• Защитная крышка: да
• Способ монтажа: крепление на DIN-рейку 35 мм

Совместимость и монтаж

Шина 71 239 NBB-C411 совместима со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается защёлкиванием - никаких дополнительных креплений не требуется. Для подключения используйте провода сечением от 1,5 до 35 мм2. Каждый зажим фиксируется одним винтом из бронзы - обеспечивает устойчивую контактную группу даже при многократном демонтировании. Корпус имеет защитную крышку, которую можно легко снять для обслуживания без снятия шины с рейки.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок до 500 В. Материалы корпуса - негорючие, что снижает риск возгорания при перегрузках. Латунные контакты и бронзовые винты обеспечивают долговечность и устойчивость к окислению. Изолирующая задняя панель предотвращает случайные замыкания на металлический корпус щита.

Преимущества

• Объединяет N и PE в одном модульном устройстве - экономит место в щите
• Высокая плотность зажимов (по 11 на полюс) - позволяет подключить много кабелей без дополнительных ответвлений
• Удобная защитная крышка - безопасна при работе рядом с живыми частями
• Стандартный форм-фактор - совместима с любыми типовыми щитами
• Латунные контакты - устойчивы к нагреву и механическому износу

Ограничения применения

Не предназначен для работы при напряжении выше 500 В. Не рекомендуется использовать в условиях постоянного воздействия открытого пламени, высокой влажности без защиты или в помещениях с химически активной средой. Не следует применять для подключения проводов меньше 1,5 мм2 - возможен плохой контакт. Также не подходит для монтажа вне DIN-рейки - требует жесткой фиксации.

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Сборка защитных заземлений от розеток, светильников и бытовой техники
• Центральное соединение PEN-проводников в старых системах TN-C-S
• Комплектация щитов управления насосами, вентиляцией, конвейерами

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком толстый провод не войдёт в зажим, слишком тонкий может плохо закрепиться
• Затягивайте винты равномерно, без усилия - переусилие повредит резьбу
• При использовании нескольких шин в одном щите соблюдайте интервал между ними - не допускайте соприкосновения корпусов
• При необходимости пометьте каждую шину этикеткой - особенно важно при смешанных N и PE
• Артикулы 71239 и 17683 - это один и тот же продукт; различаются только номера в каталогах поставщиков
