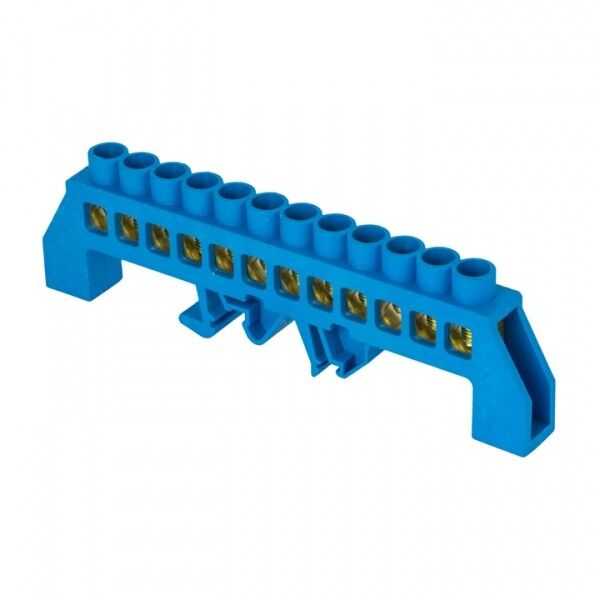

Шина нулевая N 8х12 12 отвер. латунь син. нейлоновый корпус комбинированный PROxima EKF sn0-125-12-dn

Шина нулевая EKF PROxima sn0-125-12-dn - это компактная, надёжная шина для соединения нулевых и заземляющих проводников в распределительных щитах. Латунные контакты и прочный нейлоновый корпус обеспечивают долгую работу даже в жестких условиях промышленного оборудования.

Назначение и область применения

Шина нулевая EKF PROxima sn0-125-12-dn используется для объединения нулевых (N) и защитных заземляющих (PE) проводников в электрических щитах. Применяется в системах распределения электроэнергии: промышленном оборудовании, автоматических линиях, щитах управления, насосных станциях, конвейерах и других объектах с высокой плотностью подключений.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузки до этого значения без перегрева
• Номинальное напряжение: 400 В - совместима с трёхфазными сетями 380–400 В
• Количество отверстий: 12 - позволяет подключить до 12 проводников
• Диапазон сечений проводов: 2,5–16 мм2 - подходит для большинства стандартных кабелей
• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Корпус: синий нейлон - ударопрочный, не горючий, устойчив к химическим воздействиям
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не от воды и пыли
• Рабочая температура: от –40 C до +105 C - работает в холодных цехах и нагретых помещениях
• Способ монтажа: на DIN-рейку 35 мм - стандартный способ установки в щитах
• Габариты: 8×12 мм - компактный форм-фактор, экономит место в щите
• Норматив: IEC 60309-1(1999) - соответствие международным требованиям безопасности

Совместимость и монтаж

Шина нулевая EKF PROxima sn0-125-12-dn монтируется на стандартную DIN-рейку шириной 35 мм. Для фиксации используются встроенные защёлки - достаточно прижать шину к рейке до характерного щелчка. Подключение проводов - винтовое: каждый контакт затягивается отвёрткой. Максимальный момент затяжки не указан, но рекомендуется использовать усилие, достаточное для надёжного контакта без деформации латунного элемента. Обязательно проверьте, что сечение провода попадает в допустимый диапазон 2,5–16 мм2 - меньшие или большие провода могут вызвать плохой контакт или повреждение клеммы.

Безопасность и стандарты

Изделие соответствует стандарту IEC 60309-1(1999), который регламентирует безопасность соединителей для промышленного использования. Корпус выполнен из самозатухающего нейлона, не поддерживающего горение. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от брызг или пыли - не применяйте в сырых или запылённых средах без дополнительной защиты щита.

Преимущества

• Высокая проводимость латуни снижает потери энергии и риск перегрева
• Ударопрочный корпус выдерживает механические нагрузки при монтаже и эксплуатации
• Экономичнее аналогов европейских брендов - до 50% ниже стоимость без потери качества
• Синий цвет корпуса - легко отличить от фазных шин, улучшает визуальную диагностику
• Подходит для комбинированного использования - можно применять как N-шину, так и PE-шину

Ограничения применения

• Не предназначен для открытого монтажа - требует установки внутри закрытого щита
• IP20 не защищает от влаги - нельзя использовать во влажных помещениях без герметизации щита
• Запрещено подключать провода меньше 2,5 мм2 - возможен слабый контакт и перегрев
• Не рассчитана на постоянные импульсные токи выше 125 А - не используйте в устройствах с частыми пусками (например, мощные двигатели без плавного старта)

Примеры использования

• Щит управления станком с 10-12 подключенными датчиками и исполнительными механизмами
• Распределительный щит на производстве с несколькими линиями заземления
• Автоматический конвейер с групповым подключением двигателей и контроллеров
• Объекты ЖКХ: тепловые пункты, насосные станции, системы освещения

Практические советы

• Перед монтажом проверьте, чтобы все провода были зачищены на нужную длину - около 8–10 мм
• Не затягивайте винты слишком сильно - латунь мягкая, есть риск срезать резьбу
• Если требуется несколько шин - располагайте их параллельно, соблюдая минимальный зазор 10 мм между соседними
• Для удобства обслуживания пометьте каждое отверстие этикеткой - особенно важно при множестве подключений
• Шина EKF PROxima sn0-125-12-dn идеально сочетается с другими изделиями серии PROxima - одинаковые материалы, стиль и качество сборки
