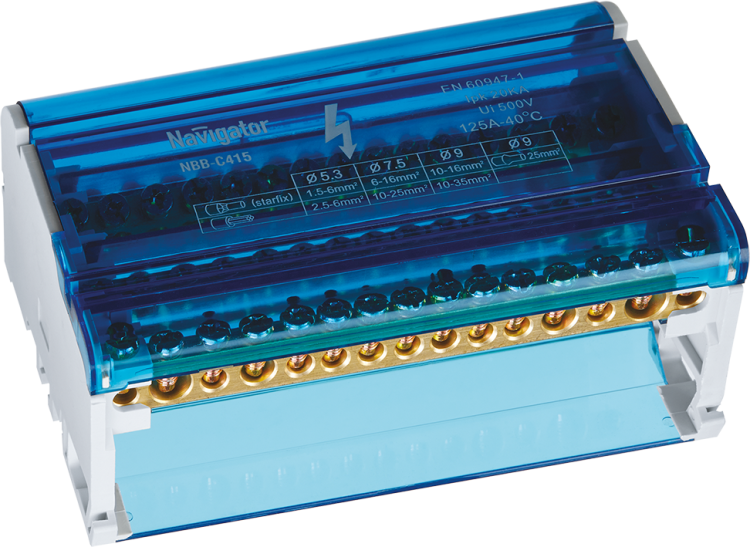

Шина нулевая 71 240 NBB-C415 (1шт/упак) |71240 |Navigator 17684

Шина нулевая в корпусе 4х15 на DIN-рейку от Navigator - надёжное решение для организации нулевого и защитного заземления в распределительных щитах. Модель с артикулами 71240 и 17684 обеспечивает безопасное соединение до 60 проводов одновременно, что делает её удобной для сложных систем автоматизации и жилых/промышленных объектов.

Назначение и область применения

Эта шина используется для коммутации нулевого (N) и защитного заземляющего (PE) проводников в электрических щитах. Подходит для установки в распределительных устройствах бытового, коммерческого и промышленного типа - например, в этажных щитах, щитах управления станками, системах освещения и HVAC.

Технические характеристики

• Тип: шина нулевая с совмещённым PE-проводником
• Количество полюсов: 4 (два для N, два для PE)
• Зажимов на каждый полюс: 15 (всего 60 точек подключения)
• Номинальный ток: 125 А
• Рабочее напряжение: до 220 В (изоляция рассчитана на Ui = 500 В)
• Сечение проводников: 1,5–35 мм2
• Материал контактов: латунь
• Прижимные винты: из электротехнической бронзы
• Корпус: негорючий пластик, синий цвет
• Изолирующая задняя панель: да
• Защитная крышка: есть, фиксируется на защёлках
• Способ монтажа: крепление на DIN-рейку 35 мм

Совместимость и монтаж

Шина нулевая в корпусе 4х15 на DIN-рейку устанавливается стандартно на любую DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать её на рейке с помощью защёлок на корпусе. Каждый зажим позволяет затянуть один провод - многожильный или одножильный, с или без наконечника. Убедитесь, что сечение провода соответствует заявленному диапазону (1,5–35 мм2): более тонкий провод может выскочить, а слишком толстый - повредить контактную группу. После установки закройте крышку для защиты от случайного прикосновения.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для внутреннего электрооборудования. Латунные контакты обеспечивают стабильный токопроводящий слой, а бронзовые винты предотвращают окисление. Корпус выполнен из самозагасающего пластика, не поддерживающего горение. Защитная крышка снижает риск поражения током при обслуживании. Напряжение изоляции Ui=500 В гарантирует работу в сетях с возможными перенапряжениями.

Преимущества

• Объединяет N и PE в одном корпусе - экономит место в щите
• Высокая плотность зажимов (по 15 на полюс) - идеально для больших щитов
• Удобная защитная крышка - исключает доступ к токоведущим частям
• Латунные контакты - долговечны, устойчивы к нагреву и коррозии
• Фиксация на DIN-рейке - быстрая замена и модульность системы

Ограничения применения

Не предназначен для работы в условиях постоянного воздействия воды, высоких температур (>+60C) или агрессивных сред (например, химических паров). Не используйте для переменного тока выше 220 В - даже при изоляции Ui=500 В рабочее напряжение ограничено. Не допускается подключение проводов меньше 1,5 мм2 или больше 35 мм2 - это нарушит контакт и может вызвать перегрев.

Примеры использования

• Этажный распределительный щит в многоэтажном доме - сборка всех нулевых и заземляющих проводов квартир
• Щит управления конвейерной линией - подключение заземления нескольких двигателей
• Аварийное освещение - централизованное подключение N и PE от группы светильников
• Системы автоматики - организация общего нуля для PLC, датчиков и исполнительных механизмов

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - особенно важно при использовании многожильных кабелей
• Затягивайте винты равномерно, без усилия; переусилие может деформировать латунный контакт
• При подключении нескольких проводов одного сечения - располагайте их рядом, чтобы нагрузка распределялась равномерно
• После монтажа протестируйте целостность заземления мультиметром - убедитесь, что все точки имеют низкое переходное сопротивление
• Для крупных проектов рекомендуется использовать несколько таких шин вместо одной - так проще организовать раздельные контуры N и PE
