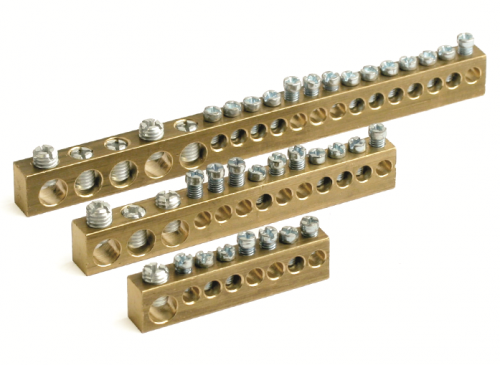

Шина латунная 7х6мм, 2х7,5мм, 2х9мм | BD12511 DKC ДКС

Шина латунная 7х6мм, 2х7,5мм, 2х9мм от DKC (ДКС), артикул bd12511, предназначена для распределения тока между несколькими проводами в электрощитах. Эта шина сочетает прочность латуни, надёжный изолированный монтаж и компактную конструкцию, подходящую для сборки щитов серии Quadro.

Назначение и область применения

Шина латунная 7х6мм, 2х7,5мм, 2х9мм используется для создания центрального узла распределения питания в электрощитах. Она соединяет несколько входящих и выходящих проводов - например, фазы, ноль или землю - через один общий контактный узел. Подходит для бытовых, промышленных и коммерческих щитов, где требуется надёжная и компактная коммутация. Особенно эффективна там, где важно минимизировать количество соединений и повысить долговечность системы.

Технические характеристики

• Материал: Латунь - высокая проводимость, устойчивость к окислению, механическая прочность.
• Количество контактов: 11 - восемь основных для проводов и три дополнительных для крепления к DIN-рейке.
• Габариты: Основная часть - 7×6 мм; боковые ответвления - 2×7,5 мм и 2×9 мм - позволяют подключать провода разного сечения.
• Изоляция: Поликарбонат - защищает от случайного замыкания, выдерживает температуру до +120 C.
• Способ монтажа: Прямая установка на DIN-рейку - не требует дополнительных кронштейнов.
• Поверхность контактов: Необработанная - обеспечивает хорошее сцепление с проводниками при затяжке винтом.
• Крепёж: Винты из оцинкованной стали - антикоррозийные, надёжные, совместимы с большинством стандартных инструментов.

Совместимость и монтаж

Шина латунная 7х6мм, 2х7,5мм, 2х9мм совместима с DIN-рейкой типа TS35. Устанавливается без дополнительных изоляторов - благодаря корпусу из поликарбоната, который уже выполняет функцию изоляции. Для монтажа достаточно закрепить её на рейке и завести провода в соответствующие гнёзда. Максимальное сечение провода - до 16 мм2. Не используйте провода с жилой больше указанного - возможен перегрев и плохой контакт. Все винты затягиваются моментом 0,4–0,6 Нм - слишком сильная затяжка повредит резьбу.

Безопасность и стандарты

Шина соответствует требованиям безопасности IEC 60947-7-1 для распределительных устройств. Материалы - латунь и поликарбонат - сертифицированы на соответствие RoHS. Отсутствие открытых металлических частей снижает риск поражения током при работе с щитом под напряжением.

Преимущества

• Высокая теплопроводность латуни предотвращает перегрев даже при длительной нагрузке.
• Уникальная форма с тремя типами ответвлений (7,5 мм и 9 мм) позволяет подключать провода разного сечения без переходников.
• Интегрированная изоляция из поликарбоната исключает необходимость в отдельных изоляторах - экономит место и время монтажа.
• Простая установка на DIN-рейку - не требует сверления или дополнительных креплений.
• Подходит для работы в условиях повышенной влажности и запылённости - материал устойчив к коррозии.

Ограничения применения

• Не предназначен для переменного тока выше 1000 В - максимальное рабочее напряжение - 690 В AC / 1000 V DC.
• Не рекомендуется использовать в средах с агрессивными химикатами (например, кислоты, щёлочи) - хотя латунь устойчива, поликарбонат может деформироваться.
• Запрещено применять в качестве главной шины в системах IT (изолированная нейтраль) - не имеет защиты от утечек тока.
• Не подходит для многожильных проводов с опрессовкой без наконечников - контакт может ослабнуть.

Примеры использования

• Распределение фазы L1 между автоматическими выключателями в квартирном щите.
• Объединение нулевых проводов N в промышленном щите управления.
• Создание общей точки заземления PE для нескольких оборудования.
• Сборка щитов серии Quadro - идеально вписывается в комплектацию от DKC.

Практические советы

• Перед монтажом проверьте, чтобы все провода были зачищены на 8–10 мм - недостаточная длина вызывает плохой контакт.
• Используйте отвертку с регулируемым моментом - затягивайте винты равномерно, не допускайте перекоса.
• Если в щите мало места - можно комбинировать эту шину с другими моделями из серии Quadro, так как они имеют единый шаг крепления.
• После монтажа проверьте все соединения термокамерой или инфракрасным термометром - нагрев более чем на 15 C выше окружающего воздуха указывает на проблему.
• Артикул bd12511 - это именно та модель, которая подходит для замены старых шин с аналогичными параметрами - не путайте с шинами с меньшим числом контактов.
