Шина PEN "земля-ноль" 8х12мм 12/2 (12групп/креп по краям) | YNN21-12-100 IEK

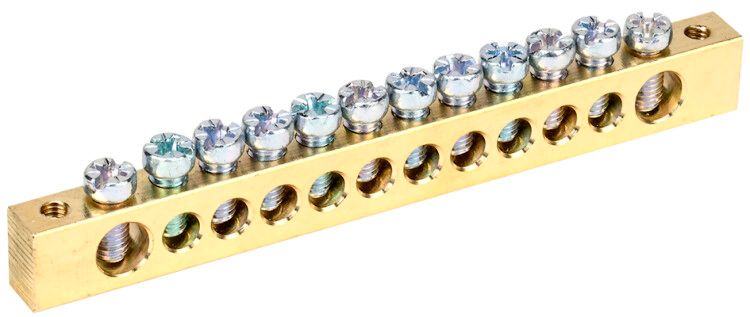

Шина PEN земля-ноль 8х12 мм 12/2 (12 групп, крепление по краям) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn21-12-100 обеспечивает компактное решение для группового подключения в условиях высокой нагрузки и широкого температурного диапазона.

Назначение и область применения

Шина PEN земля-ноль 8х12 мм 12/2 используется для объединения нулевых проводов в электроустановках напряжением до 380 В. Применяется в силовых и осветительных щитах жилых, промышленных и коммерческих объектах. Подходит для систем TN-C-S и TN-S, где требуется разделение N и PE после входа в здание. Удобна при организации нескольких групп потребителей - например, в этажных щитах, распределительных пунктах или на участках с большим числом ответвлений.

Технические характеристики

• Толщина: 8 мм - обеспечивает механическую прочность и хорошую теплопроводность
• Количество контактных точек: 12 - позволяет подключить до 12 проводников
• Номинальный ток: 125 А - рассчитана на длительную работу при высоких нагрузках
• Материал: латунь - устойчив к коррозии, имеет низкое электрическое сопротивление
• Напряжение: 380 В - соответствует трёхфазным сетям 400 В
• Диапазон сечений проводов: до 25 мм2 - совместима с большинством распространённых кабелей
• Диапазон рабочих температур: от -40 до +50 C - работает в холодных и жарких помещениях
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: желтый - визуально отличает шину от фазных элементов
• Отделка поверхности: необработанная - требует осторожной установки, чтобы не повредить контактную поверхность

Совместимость и монтаж

Шина PEN земля-ноль 8х12 мм 12/2 крепится исключительно по краям - через специальные изоляторы, которые позволяют закрепить её либо на DIN-рейку 35 мм, либо прямо на стенку щита. Для монтажа на рейку используются угловые изоляторы, продаваемые отдельно. На панели щита крепление осуществляется болтами через отверстия в корпусе шины. Обязательно использовать наконечники-гильзы при подключении многожильных медных проводов - это предотвращает ослабление контакта и перегрев. Диаметр отверстий под болты соответствует стандартному шагу крепления, что обеспечивает совместимость с типовыми щитами IEK и других производителей.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Материал - латунь - не содержит свинца и соответствует экологическим нормам RoHS. Наличие изоляционных элементов гарантирует безопасное расстояние между фазными и нулевыми частями щита. Желтый цвет соответствует рекомендациям по визуальному выделению PEN-шин. Отказ от покрытия поверхности снижает риск отслоения слоя, но требует контроля за состоянием контактов при обслуживании.

Преимущества

• Высокая плотность контактов - 12 точек на одной шине экономят место в щите
• Универсальное крепление - можно монтировать как на DIN-рейку, так и на панель
• Стандартная толщина 8 мм - обеспечивает достаточную теплоёмкость при токах до 125 А
• Латунная основа - устойчива к окислению, не требует антикоррозийной обработки
• Совместима с проводами до 25 мм2 - подходит для большинства бытовых и промышленных задач

Ограничения применения

• Не предназначен для работы при токах выше 125 А - превышение вызывает перегрев и деформацию
• Не допускается использование с алюминиевыми проводами - материал шины несовместим с алюминием
• Необработанная поверхность требует регулярного осмотра - возможна оксидация при повышенной влажности
• Запрещено применять без изоляторов при креплении на металлический щит - есть риск замыкания на корпус
• Не подходит для наружной установки - хотя диапазон температур широкий, степень защиты IP не указана

Примеры использования

• Этажный распределительный щит в многоэтажном доме - подключение нулей и заземлений для квартир
• Щит управления конвейера на заводе - групповое подключение двигателей с защитным заземлением
• Осветительный щит торгового центра - объединение нулевых проводов от светильников
• Аварийный источник питания (АИП) - организация отдельной PEN-группы для критических нагрузок

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 25 мм2, иначе контакт будет ненадёжным
• Обязательно используйте наконечники-гильзы для многожильных проводов - даже если они кажутся “плотными”
• При креплении на DIN-рейку применяйте только оригинальные или сертифицированные изоляторы IEK
• После монтажа затяните все винты моментом 0,8–1,2 Нм - недостаточно или слишком сильно ослабляет контакт
• Проверяйте состояние шины при плановом обслуживании - особенно в местах с высокой влажностью или запылённостью
• Если нужна более длинная шина - можно соединить несколько единиц, но только при наличии подходящих перемычек и согласованной нагрузки
