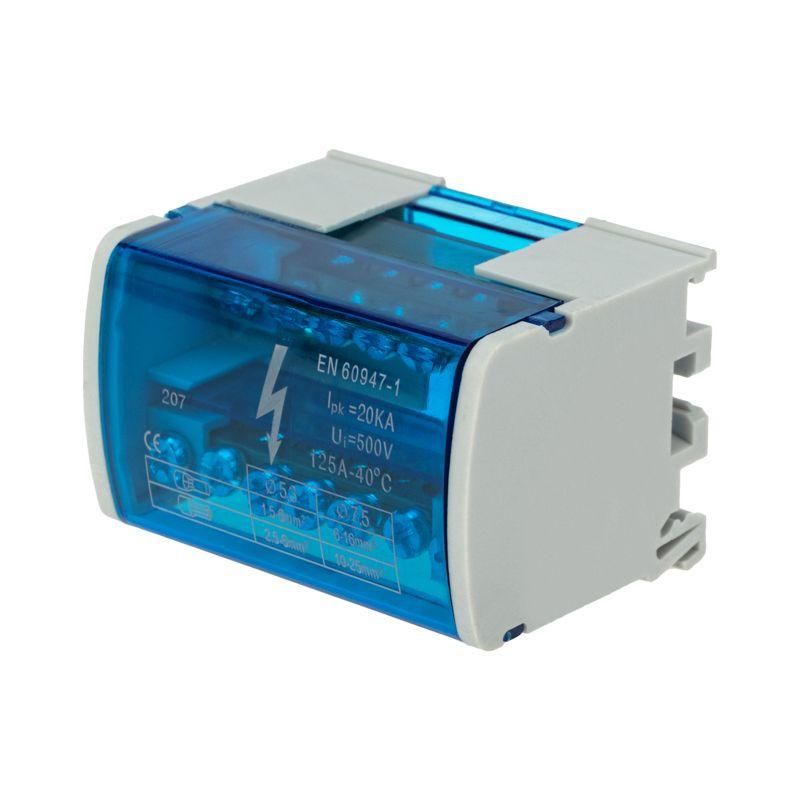

Шина на DIN-рейку в корпусе (кросс-модуль) 2х7 | 11-2302-7 REXANT MEET

Шина на DIN-рейку в корпусе (кросс-модуль) 2х7 от REXANT — это компактное решение для распределения нулевых, заземляющих и фазных проводников внутри электрических щитов. Артикул 11-2302-7 обеспечивает надёжное соединение до 14 проводов сечением до 16 мм² каждый, что делает её удобной для сборки распределительных устройств.

Назначение и область применения

Эта шина предназначена для внутренней коммутации в электрических щитах: используется для подключения нулевого провода (N), защитного заземления (PE) и фазных проводников. Подходит для монтажа в бытовых, промышленных и коммерческих электроустановках — например, в этажных щитах, щитах управления станками, системах автоматизации и распределительных пунктах.

Технические характеристики

• Количество контактов: 14 (2 группы по 7 входов каждая)
• Поперечное сечение проводника:
  • Гибкий многожильный провод с наконечником: 1,5–16 мм²
  • Жёсткий одножильный/многожильный провод: 2,5–25 мм²
• Максимальный ток: 100 А
• Рабочее напряжение: 400 В
• Тип крепления: винты M5
• Температурный диапазон: от –25 °C до +40 °C
• Материал контактной части: электротехническая латунь
• Корпус: самозатухающий пластик с изолирующей задней панелью

Совместимость и монтаж

Шина устанавливается на стандартную DIN-рейку шириной 35 мм. Также возможна фиксация на монтажной панели через отверстия под винты M5. Для подключения используйте кабельные наконечники для гибких проводов — они обеспечивают плотный контакт и предотвращают перегрев. Каждый контакт затягивается одним винтом; рекомендуемый момент затяжки — не более 0,8 Н·м. Убедитесь, что зачищенная часть провода полностью помещается в зажиме — не допускайте выступания металла за край.

Безопасность и стандарты

Корпус изготовлен из самозатухающего материала, соответствующего требованиям UL94 V-0. Шина рассчитана на работу в условиях согласно ГОСТ Р 50030.2 и IEC 60947-7-1. Применение изолированной задней панели снижает риск случайного замыкания на корпус щита. Не предназначен для работы во взрывоопасных средах или при температурах выше +40 °C.

Преимущества

• Два отдельных контура (по 7 контактов) позволяют разделять N и PE без перемычек
• Высокая плотность контактов — экономия места в щите
• Латунные контакты обеспечивают долгий срок службы даже при частых подключениях
• Защитная крышка препятствует доступу к токоведущим частям после монтажа
• Поддерживает как мягкие, так и жёсткие провода — универсальность для разных типов кабелей

Ограничения применения

• Не использовать при температуре ниже –25 °C — материал становится хрупким
• Запрещено применять для переменного тока свыше 100 А или напряжения выше 400 В
• Не предназначена для подключения проводов меньше 1,5 мм² — риск плохого контакта
• Не рекомендуется для открытого монтажа вне щита — отсутствует степень защиты IP
• Не совместима с автоматическими выключателями без специальных адаптеров — требует ручного подключения

Примеры использования

• Распределительный щит квартиры: объединение всех нулевых проводов от розеток и освещения
• Щит управления насосной станцией: подключение заземления нескольких двигателей
• Производственный цех: группировка фазных проводов от трёхфазных потребителей
• Аварийное освещение: разделение цепей питания и заземления в одном модуле

Практические советы

• Перед монтажом проверьте соответствие сечения провода — особенно важно для жёстких проводов (>2,5 мм²)
• Используйте плоскую отвёртку с регулируемым моментом для точной затяжки винтов
• Обязательно закройте крышку после завершения работ — это исключает случайное прикосновение к токоведущим элементам
• Если требуется больше контактов — можно установить две шины рядом, соблюдая минимальный зазор между ними
• Для обслуживания отключите питание и убедитесь, что все провода освобождены от нагрузки перед демонтажом
