Шина "N" нулевая на DIN-рейку в корпусе 2х7групп | SQ0801-0007 TDM

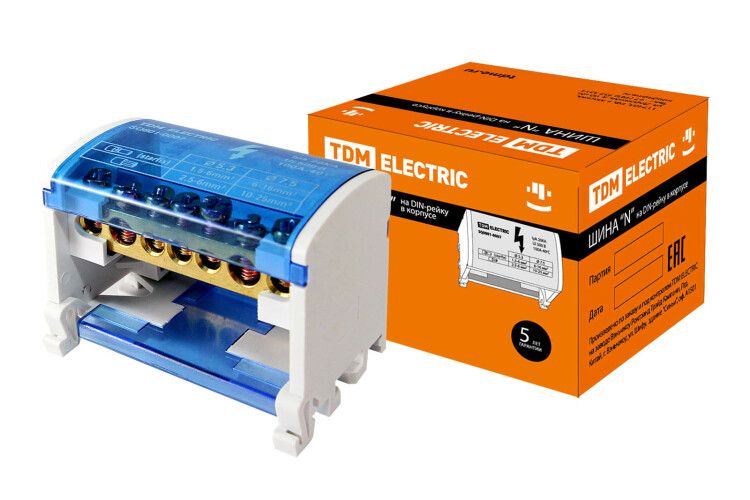

Шина нулевая на DIN-рейку в корпусе 2x7 групп от TDM ELECTRIC (артикул sq0801-0007) предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Её компактный корпус с двумя отдельными шинами позволяет организовать до 14 точек подключения в одном модульном устройстве.

Назначение и область применения

Шина нулевая на DIN-рейку в корпусе 2x7 groups используется для коммутации нулевых проводников в электрощитах. Подходит для подключения как рабочего нуля (N), так и защитного заземления (PE) — каждая из двух шин работает автономно. Применяется в бытовых, промышленных и коммерческих распределительных устройствах: силовые щиты, автоматические станции, системы управления, оборудование с высокой плотностью подключений.

Технические характеристики

• Количество полюсов: 2 (две отдельные шины — N и PE)
• Максимальный номинальный ток: 100 А
• Количество зажимов на одну шину: 7 (всего 14 точек подключения)
• Поперечное сечение провода: 1,5–16 мм² (для жёстких и многожильных проводов)
• Гибкие провода допускаются только с кабельными наконечниками
• Количество модулей: 4 (занимает 4 стандартных модуля на DIN-рейке шириной 17,5 мм каждый)
• Материал контактов: латунь с содержанием меди ≥57%
• Прижимные винты: оцинкованная сталь

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть корпус на рейке — фиксация механическая, без дополнительных креплений. Каждый зажим рассчитан на один провод. Перед затяжкой винта убедитесь, что изоляция удалена на 8–10 мм, а многожильный провод запрессован в наконечник. Момент затяжки — не более 0,5 Н·м, чтобы не повредить контактную группу. Шина совместима с любыми автоматическими выключателями, УЗО и дифференциальными аппаратами, установленными в том же щите.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для шинных систем. Латунные контакты обеспечивают низкое переходное сопротивление и устойчивость к окислению. Оцинкованные винты предотвращают коррозию даже в условиях повышенной влажности. Отсутствие открытых токоведущих частей внутри корпуса снижает риск случайного замыкания.

Преимущества

• Разделённые шины N и PE исключают смешивание цепей, что важно для соблюдения требований ПУЭ
• Высокая медистость латуни обеспечивает долгий срок службы и минимальные потери энергии
• Компактность: 14 точек подключения в 4 модулях экономят место в щите
• Стандартный шаг зажимов — удобно для равномерного распределения проводов
• Защитный корпус предотвращает доступ к токоведущим элементам при работе

Ограничения применения

• Не предназначен для подключения проводов сечением меньше 1,5 мм² — возможен плохой контакт
• Не использовать без кабельных наконечников для гибких многожильных проводов — риск перелома жил
• Не рекомендуется применять в средах с постоянным воздействием химически активных паров или агрессивных жидкостей
• Максимальный ток 100 А — не подходит для главных вводов выше этого значения

Примеры использования

• Подключение нуля и заземления ко всем автоматическим выключателям в квартирном щите
• Объединение нулевых проводов от нескольких насосов на промышленном конвейере
• Распределение PE-проводов между корпусами оборудования в ящике управления станком
• Формирование нулевой шины в распределительном пункте объекта с множеством розеточных контуров

Практические советы

• Перед установкой проверьте соответствие сечения проводов — особенно если используются старые кабели с износом
• Не затягивайте винты слишком сильно — это деформирует латунный контакт и снижает надёжность
• При большом количестве проводов используйте цветовую маркировку: синий — для N, жёлто-зелёный — для PE
• Если требуется больше 14 точек — выбирайте две шины вместо одной, чтобы сохранить разделение N/PE
• Проверяйте герметичность корпуса после монтажа — он не является IP-защитным, поэтому не устанавливайте его во влажных помещениях без дополнительной защиты
