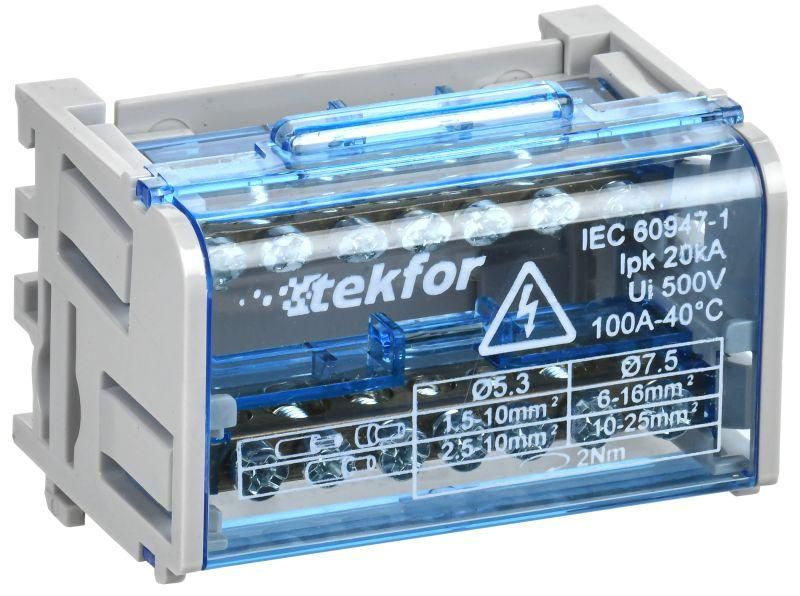

Шины на DIN-рейку (кросс-модуль) ШНК 2х7 L+PEN TEKFOR IEK TF-DN10-2-07-100

Шины на DIN-рейку (кросс-модуль) ШНК 2х7 L+PEN от IEK - это компактная и надёжная система для распределения фазного и нулевого проводников в электрощитах. Модель с артикулом tf-dn10-2-07-100 обеспечивает одновременное подключение до 14 проводов сечением 1,5–25 мм2, что делает её универсальным решением для сборки щитов жилых, коммерческих и промышленных объектов.

Назначение и область применения

Шина ШНК 2х7 L+PEN предназначена для создания централизованной точки подключения нулевых (N) и защитных заземляющих (PE) проводников в распределительных щитах. Она используется там, где требуется надёжное и организованное соединение множества проводов без сварки или скруток. Подходит для квартирных, офисных и промышленных щитов, особенно в системах TN-S и TN-C-S. Применяется в паре с автоматическими выключателями, УЗО и дифференциальными автоматами.

Технические характеристики

• Количество контактов: 14 (7 для L, 7 для PEN)
• Максимальный рабочий ток: 100 А
• Сечение подключаемых проводников: 1,5 – 25 мм2
• Материал шин: медно-цинковый сплав ЛС59 (латунь с содержанием меди ≥58%)
• Корпус: негорючий самозатухающий пластик
• Тип крепления: DIN-рейка 35 мм + возможность крепления на плоскую поверхность
• Наличие нейтральной шины: да (объединённая PEN-шина)
• Размеры: соответствует стандартному кросс-модулю ШНК 2x7

Совместимость и монтаж

Шина ШНК 2х7 L+PEN совместима со всеми типами DIN-реек шириной 35 мм, используемых в стандартах IEC 60715. Для монтажа достаточно защёлкнуть корпус на рейку - никаких инструментов не требуется. Каждый контакт затягивается винтом M4, который позволяет плотно закрепить проводник без повреждения жилы. На каждом выводе есть метка для маркировки - можно использовать этикетки или маркер. Установка возможна также на стену через отверстия в основании, если необходимо убрать модуль с рейки.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Негорючий материал корпуса соответствует классу V-0 по UL 94. Медно-цинковый сплав обеспечивает устойчивость к окислению и механическому износу. Все элементы проходят контроль качества на соответствие заявленным токовым нагрузкам. Серия TEKFOR IEK сертифицирована для работы в условиях температур от -25C до +70C.

Преимущества

• Высокая проводимость благодаря составу латуни ЛС59 - снижаются потери энергии и нагрев
• Удобство монтажа: все 14 точек доступны с одного бока, не требуют перестановки проводов
• Объединённая PEN-шина упрощает схему заземления в старых системах
• Пластик корпуса не горит и не поддерживает распространение пламени
• Чёткая маркировка каждого контакта предотвращает ошибки при подключении
• Поддержка двух способов крепления - гибкость при сборке щита

Ограничения применения

Не предназначен для подключения проводов меньше 1,5 мм2 - они не будут надёжно зажаты. Не следует использовать в качестве главной шины PE в системах IT или TT без дополнительного заземляющего контура. Максимальный ток 100 А - нельзя применять в щитах с суммарной нагрузкой выше этого значения. Не рекомендуется для постоянного воздействия влаги или открытых площадок - IP-защита не указана, значит, изделие не имеет защиты от воды.

Примеры использования

• Подключение всех нулевых проводов от автоматических выключателей в квартире
• Сборка распределительного щита на 12 групп освещения и розеток
• Централизация заземляющих проводов от УЗО и дифавтоматов
• Монтаж в промышленном щите с несколькими станками и конвейерами
• Альтернатива скруткам в старых щитах - повышает безопасность и долговечность

Практические советы

• Перед монтажом проверьте сечение провода - слишком толстые жилы (>25 мм2) не войдут, слишком тонкие (<1,5 мм2) не зажмутся надёжно
• Используйте отвёртку с регулируемым моментом - переусердствовать с затяжкой опасно, можно сломать контакт
• На каждый провод наносите яркую маркировку - это экономит время при диагностике и обслуживании
• Если нужна изоляция между L и PEN - убедитесь, что в вашем проекте допускается объединённая PEN-шина; в новых системах лучше использовать отдельные N и PE
• При замене старой шины - отключите питание, снимите все провода, затем демонтируйте и установите новую ШИНУ ШНК 2х7 L+PEN
