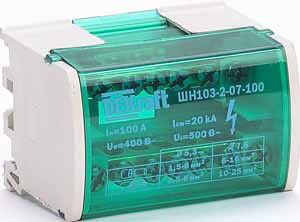

Кросс-модуль на DIN-рейку 2х7 групп, 100А ШН-103 a | 32015DEK DEKraft APC

Кросс-модуль ШН-103 на DIN-рейку 2х7 групп 100А от DEKraft предназначен для надёжного распределения тока между несколькими автоматическими выключателями в распределительном щите. Благодаря компактной конструкции и высокой плотности соединений, этот кросс-модуль упрощает монтаж и снижает риск перегрева в условиях постоянной нагрузки до 100 А.

Назначение и область применения

Кросс-модуль ШН-103 используется для создания центрального узла распределения фазного и нулевого провода в электрических щитах. Он позволяет подключить до 14 устройств (по 7 в каждом ряду) через одну общую шину, исключая необходимость прокладывать отдельные перемычки. Подходит для жилых, коммерческих и промышленных объектов, где требуется компактная и безопасная разводка: в этажных щитах, щитах управления, системах освещения и на участках с большим числом однотипных нагрузок.

Технические характеристики

• Номинальный ток: 100 А - способен выдерживать длительную нагрузку без перегрева;
• Напряжение: 220 В - рассчитан на однофазные сети переменного тока;
• Количество полюсов: 2 - одна шина для фазы, вторая - для нуля;
• Наличие N-шины: да - отдельная, изолированная нейтральная шина с зажимами;
• Поперечное сечение проводника: 1,5–16 мм2 - совместим с большинством стандартных кабелей;
• Материал шин: бронза - высокая электропроводность и устойчивость к окислению;
• Материал корпуса: нагревостойкий пластик - защищает от теплового воздействия и механических повреждений;
• Степень защиты: IP20 - предотвращает случайное прикосновение к токоведущим частям, но не защищает от воды и пыли;
• Способ монтажа: на DIN-рейку 35 мм или на монтажную панель с помощью двух винтов M4;
• Формат контактов: 2 ряда по 7 отверстий (расстояние между центрами: 5×5,3 мм и 2×7,5 мм);
• Цвет крышки: зелёный - визуальное отличие от других модулей в щите;
• Соответствие нормам: ТР ТС 004/2011 - соответствует требованиям ЕАЭС по безопасности электрооборудования.

Совместимость и монтаж

Кросс-модуль ШН-103 легко устанавливается на стандартную DIN-рейку 35 мм. Для фиксации можно использовать также два винта M4 - удобно при монтаже на металлические панели или в нестандартных щитах. Каждый контакт принимает провод сечением от 1,5 до 16 мм2. Установка выполняется без инструментов: провод вставляется в гнездо и затягивается винтом отвёрткой. Обратите внимание: все шины изолированы друг от друга, поэтому возможна установка рядом с другими модулями без риска замыкания. Максимальная плотность: 14 точек подключения на одном модуле - оптимально для щитов с множеством автоматов.

Безопасность и стандарты

Кросс-модуль ШН-103 соответствует требованиям ТР ТС 004/2011, что гарантирует соответствие нормам безопасности в странах ЕАЭС. Изоляция шин и закрытый корпус обеспечивают уровень защиты IP20 - предотвращают случайное прикосновение к токоведущим элементам. Материал бронзы и термостойкий пластик минимизируют риск возгорания даже при длительной работе на максимальной нагрузке. Нельзя применять в условиях повышенной влажности, пыли или на улице - IP20 не обеспечивает защиту от внешней среды.

Преимущества

• Уменьшает количество перемычек - экономит место и время при сборке щита;
• Высокая надёжность контактов благодаря бронзовым шинам - меньше окисления и потерь;
• Чёткая разметка и зелёная крышка - упрощают диагностику и обслуживание;
• Гибкий монтаж - можно крепить как на рейку, так и на панель;
• Изолированные шины - позволяют безопасно работать рядом с другими модулями без изоляционных планок.

Ограничения применения

• Не предназначена для трёхфазных сетей - только 2 полюса (L+N), не подходит для 380 В;
• IP20 - нельзя использовать во влажных помещениях, на улице, в пыльных цехах;
• Максимальный ток 100 А - не рекомендуется для мощных потребителей свыше 22 кВт (при 220 В);
• Не поддерживает автоматические устройства - требует ручного подключения каждого провода;
• Запрещено открывать крышку при включенном питании - внутренние части находятся под напряжением.

Примеры использования

• Распределение фазы и нуля в этажном щите многоквартирного дома - 14 квартир с автономными автоматами;
• Подключение группы светильников в офисе - один кросс-модуль вместо 7 перемычек;
• Объединение нулей в щите управления конвейера - устраняет хаотичную разводку;
• Сборка щита для системы видеонаблюдения - 10 камер с отдельными автоматами на одной шине.

Практические советы

• Перед монтажом проверьте сечение кабелей - используйте провода 1,5–16 мм2, иначе контакт будет плохим или перегреется;
• Не затягивайте винты слишком сильно - это может повредить резьбу в бронзе;
• При использовании нескольких модулей ШН-103 располагайте их с зазором - обеспечьте доступ для обслуживания;
• Для больших щитов лучше сочетать ШН-103 с другими модулями DEKraft - они совпадают по формату и цветовой маркировке;
• После монтажа протестируйте каждый контакт тестером - убедитесь, что нет плохих соединений;
• Артикул 32015dek - сохраняйте его при заказе запасных частей или аналогов.
