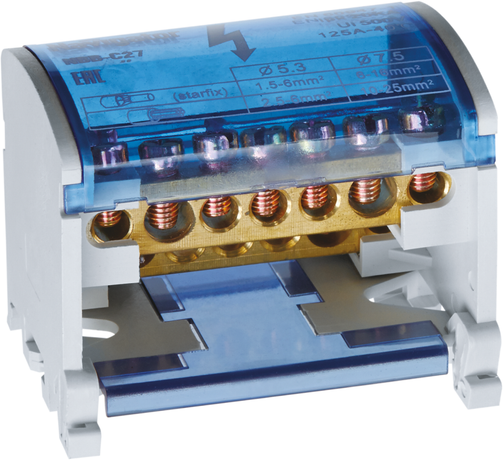

Шина нулевая на DIN-рейку в корпусе 2х7 групп - 17679 Navigator 71235

Шина нулевая на DIN-рейку в корпусе 2x7 от Navigator - это компактное решение для организации нулевого и защитного заземления в распределительных щитах. Модель NBB-C с двумя полюсами и 14 зажимами позволяет надёжно соединить до семи проводов на каждый контур, обеспечивая безопасную коммутацию в бытовых и промышленных установках.

Назначение и область применения

Эта шина используется для подключения нулевых (N) и защитных заземляющих (PE) проводников в электрощитах. Подходит для монтажа в распределительных устройствах жилых домов, офисов, производственных цехов и объектов инфраструктуры. Применяется там, где требуется одновременное подключение нескольких проводов одного типа с сохранением гальванической развязки между N и PE.

Технические характеристики

• Тип: шина нулевая с заземляющей шиной (N+PE)
• Номинальное напряжение: 220 В (максимальное рабочее UI - 500 В)
• Номинальный ток: 100 А
• Поперечное сечение проводников: 1,5–16 мм2
• Количество полюсов: 2 (один для N, один для PE)
• Зажимов на полюс: 7 (всего 14 точек подключения)
• Материал контактов: латунь
• Прижимные винты: электротехническая бронза
• Изоляция: негорючий пластик (задняя панель и крышка)
• Цвет корпуса: синий
• Способ монтажа: крепление на DIN-рейку 35 мм

Совместимость и монтаж

Шина нулевая на DIN-рейку в корпусе 2x7 совместима со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается легко: защёлкиваются фиксаторы на основание корпуса. Для подключения проводов используйте отвертку - затягивать винты следует равномерно, без перегруза. Каждый зажим рассчитан на один провод; многожильные провода рекомендуется обжимать наконечниками. Корпус закрывается защитной крышкой после завершения монтажа - это предотвращает случайное прикосновение к токоведущим частям.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок до 1000 В. Латунные контакты обеспечивают устойчивую проводимость и антикоррозийную стойкость. Негорючий пластик корпуса снижает риск возгорания при аварийном нагреве. Все материалы соответствуют нормам RoHS. Напряжение изоляции UI = 500 В гарантирует безопасную работу в сетях с колебаниями напряжения.

Преимущества

• Объединяет два функциональных контура (N и PE) в одном модульном устройстве - экономит место в щите
• Высокая плотность зажимов: 7 на полюс - позволяет отказаться от дополнительных перемычек
• Удобство обслуживания: доступ к каждому зажиму без демонтажа всей шины
• Защитная крышка исключает контакт с токоведущими элементами при работе рядом с щитом
• Латунные контакты и бронзовые винты обеспечивают долговечность даже при частых переподключениях

Ограничения применения

• Не предназначен для работы при напряжении выше 500 В - не использовать в трёхфазных системах 380/400 В без проверки допустимости
• Максимальный ток 100 А - не применять в главных вводах крупных объектов с нагрузкой свыше этого значения
• Не подходит для подключения проводов меньше 1,5 мм2 или больше 16 мм2 - возможна потеря контакта или повреждение зажима
• Корпус не герметичен - не устанавливать во влажных помещениях без дополнительной защиты (например, IP54-короба)

Примеры использования

• Распределительный щит квартиры: подключение нулей и заземлений от автоматических выключателей освещения и розеток
• Щит управления станком: сборка нулевой и защитной шины для контрольной аппаратуры
• Аварийное освещение: организация отдельного контура заземления для светильников с резервным питанием
• Кабельные шкафы в офисах: упорядочивание множества слаботочных и силовых проводов

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - особенно важно для многожильных кабелей, которые требуют обжима
• Не смешивайте провода N и PE в одном зажиме - соблюдайте разделение по полюсам
• При использовании в промышленных условиях регулярно контролируйте температуру зажимов - перегрев указывает на плохой контакт
• Для удобства обслуживания помечайте провода перед подключением - особенно когда количество зажимов велико
• Шина Navigator NBB-C 17679 и 71235 имеет одинаковую конструкцию - различаются лишь партии производства, но не параметры
