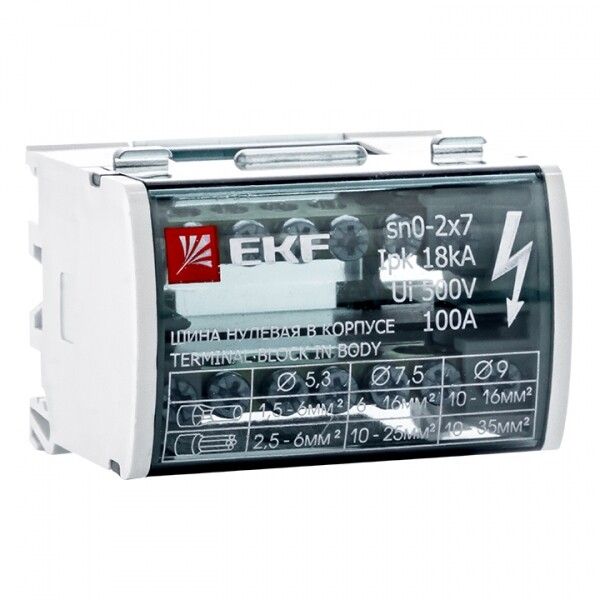

Шина нулевая в корпусе PROxima 2х7 100А IP20 EKF sn0-2x7

Шина нулевая в корпусе 2х7 100А от EKF серии PROxima - это компактное устройство для распределения нулевого провода в щитах автоматики и силовой аппаратуры. Подходит для установки на DIN-рейку, обеспечивает надёжное соединение проводов сечением 1,5–16 мм2 и рассчитана на работу в промышленных условиях.

Назначение и область применения

Шина нулевая в корпусе 2х7 100А предназначена для коммутации и распределения нулевых проводников в электрических щитах. Применяется в системах распределения электроэнергии: в щитах управления, КИПиА, станках, конвейерах, освещении и других объектах промышленного назначения. Устройство используется там, где требуется организовать чёткую, безопасную и легко обслуживаемую нулевую шину с возможностью подключения нескольких проводов.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Количество полюсов: 2 (две отдельные шины)
• Наличие N-шины: да (одна из двух шин - нулевая)
• Поперечное сечение подключаемых проводов: 1,5 – 16 мм2
• Материал шин: медь - обеспечивает низкое переходное сопротивление и устойчивость к нагреву
• Способ подключения: винтовой зажим - позволяет плотно фиксировать одножильные и многожильные провода с наконечниками НШвИ
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, но не от воды и пыли
• Диапазон рабочих температур: от -40 C до +105 C
• Размер шины: 10 мм - высота контактной части, соответствует стандартным требованиям для DIN-рейки
• Цвет корпуса: синий - визуально отличается от фазных шин, снижает риск ошибок при монтаже
• Нормативный документ: IEC 60309-1(1999)

Совместимость и монтаж

Шина нулевая в корпусе 2х7 100А монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть её на рейку - никаких дополнительных креплений не требует. Корпус имеет два отверстия для винтового подключения: каждое рассчитано на один провод. Максимальная нагрузка - 100 А, поэтому не рекомендуется использовать для цепей выше этого значения. Подключение возможно как одножильными, так и многожильными проводами с опрессованными наконечниками НШвИ. Передняя крышка прозрачная - позволяет контролировать состояние контактов без вскрытия устройства.

Безопасность и стандарты

Шина выполнена в соответствии с международным стандартом IEC 60309-1(1999). Все металлические элементы изолированы от корпуса, что исключает случайное замыкание. Изолирующая задняя панель предотвращает контакт с токоведущими частями при установке в щите. IP20 обеспечивает базовую защиту от прикосновений, но не предназначен для работы во влажных средах или на улице. Не используйте в помещениях с повышенной влажностью без дополнительной герметизации.

Преимущества

• Двухполюсная конструкция - позволяет разделять ноль и PE (если вторая шина используется как защитный проводник)
• Высокая плотность подключения - 7 точек на каждой шине, всего 14 мест для проводов
• Медь в качестве материала - минимизирует потери энергии и повышает долговечность
• Прозрачная крышка - удобна для проверки состояния контактов без демонтажа
• Синий цвет - стандартизированный цвет для нулевой шины, снижает вероятность ошибок при сборке
• Поддержка рекомендованного ассортимента EKF - совместима с другими изделиями серии PROxima

Ограничения применения

• Не применяется в открытых или влажных помещениях - степень защиты IP20 не защищает от брызг и пыли
• Запрещено использование с проводами меньше 1,5 мм2 или больше 16 мм2 - не обеспечивается надёжный зажим
• Не предназначен для подключения многожильных проводов без наконечников - возможен перегрев и ослабление контакта
• Не следует применять в цепях переменного тока свыше 400 В или постоянного тока свыше 100 А
• Не является заменой главной заземляющей шине - работает только как распределительная нулевая шина

Примеры использования

• Щит управления насосной станцией - распределение нуля между несколькими двигателями
• Автоматический щит освещения - подключение нулей от групп светильников
• Контрольно-измерительные пункты - организация нулевого провода для датчиков и приборов
• Линии конвейеров - распределение ноля между несколькими пультами управления
• Электроустановки в цехах - когда необходимо соблюсти цветовое различение фаз, нуля и заземления

Практические советы

• Перед монтажом убедитесь, что посадочный диаметр DIN-рейки соответствует стандарту 35 мм
• Обязательно используйте наконечники НШвИ для многожильных проводов - это предотвратит выгорание жил
• Не затягивайте винты слишком сильно - можно повредить резьбу или изоляцию
• При использовании второй шины как защитного проводника (PE) - пометьте её маркером, чтобы избежать путаницы
• Проверьте соответствие сечения провода и количества подключённых линий - суммарная нагрузка не должна превышать 100 А
• При необходимости увеличить количество точек подключения - используйте несколько шин нулевых в корпусе 2х7 100А параллельно
