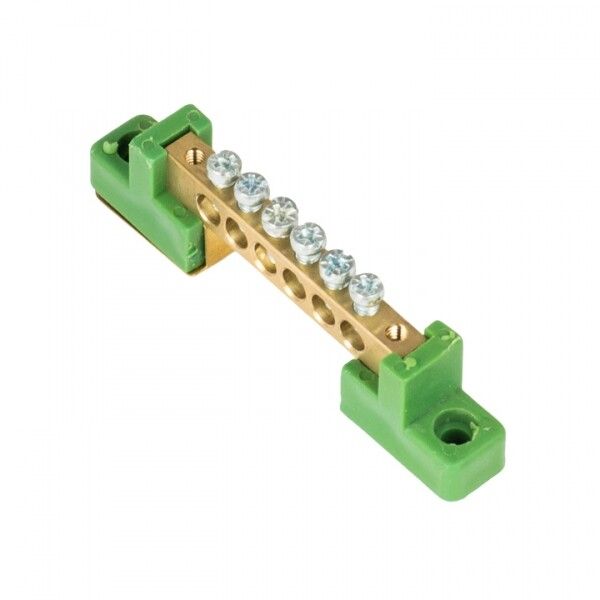

Шина нулевая PE 6х9 6 отвер. латунь с контактной пластиной 2 зел. угловых изолятора PROxima EKF sn0-63-06-2-pe

Шина нулевая PE 6x9 мм 6 отверстий латунь с контактной пластиной 2 зелёных угловых изолятора PROxima от EKF — это надёжное решение для организации систем заземления и нулевого провода в распределительных щитах. Артикул sn0-63-06-2-pe рассчитана на работу в промышленных условиях и совместима с проводниками сечением 1,5–6 мм².

Назначение и область применения

Эта шина используется для соединения заземляющих проводников (PE) в электрических щитах. Применяется в комплектных устройствах управления (НКУ), силовых щитах, пультах управления и других объектах промышленного электрооборудования. Подходит для систем TN-S и TT, где требуется надёжное и доступное заземление нескольких цепей.

Технические характеристики

• Количество точек подключения: 6
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Материал контактов: латунь с оцинкованным покрытием
• Габариты: 6×9 мм
• Диапазон сечений подключаемых проводов: 1,5–6 мм²
• Тип подключения: винтовой
• Степень защиты: IP00 (без внешней защиты, требует установки внутри корпуса)
• Рабочая температура: от –40 °C до +105 °C
• Изоляторы: два зелёных угловых, из самозатухающего пластика
• Цвет: зелёный (соответствует цветовой маркировке PE)

Совместимость и монтаж

Шина монтируется на DIN-рейку через установленные изоляторы. Для фиксации используются винты, которые входят в комплект. Каждое отверстие имеет круглое основание — это исключает перегиб и повреждение жилы при затяжке. Максимальное сечение провода — 6 мм²; меньшие сечения (1,5 мм²) также надёжно зажимаются благодаря форме контактной площадки. Установка возможна в любом положении, но рекомендуется вертикальное расположение для удобства обслуживания.

Безопасность и стандарты

Произведена в соответствии с требованиями к качеству и безопасности для промышленного оборудования. Изоляторы выполнены из материала, не поддерживающего горение, что снижает риск распространения пламени при аварии. Латунь с оцинкованием обеспечивает устойчивость к окислению и коррозии даже в агрессивной среде. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для шин заземления.

Преимущества

• Оцинкованное покрытие контактов позволяет безопасно подключать как медные, так и алюминиевые проводники без риска гальванической коррозии.
• Круглое основание винта защищает жилу от механического повреждения при затяжке.
• Два зелёных изолятора обеспечивают надёжную изоляцию от корпуса и друг от друга, особенно важны при плотном монтаже.
• Высокая термостойкость (до +105 °C) позволяет использовать в помещениях с высокими температурами.
• Компактные размеры (6×9 мм) позволяют экономить место в щите.

Ограничения применения

• Не предназначен для открытой установки — степень защиты IP00 требует обязательного размещения внутри закрытого щита.
• Не подходит для подключения проводов сечением более 6 мм² — это вызовет плохой контакт и перегрев.
• Не следует использовать в местах с постоянным воздействием воды, масел или химически активных веществ — материал не имеет герметизации.
• Не заменяет функциональную нулевую шину N — предназначена исключительно для PE-проводников.

Примеры использования

• Подключение заземляющих проводов от частотных преобразователей на производстве.
• Объединение заземляющих проводников от трёхфазных двигателей, светильников и пультов управления в одном щите.
• Формирование группы заземления в распределительном пункте промышленного цеха.
• Использование в системах автоматизации с множеством датчиков и исполнительных механизмов.

Практические советы

• Перед монтажом проверьте, чтобы все проводники имели сечение в допустимом диапазоне (1,5–6 мм²).
• При использовании алюминиевых проводов обязательно используйте антиоксидантную пасту на контакте.
• Затягивайте винты равномерно — переусиливать нельзя, это может повредить латунь.
• При группировке нескольких шин оставляйте минимум 10 мм между ними для теплоотвода и доступа к винтам.
• Артикул sn0-63-06-2-pe легко найти в каталоге EKF — он соответствует серии PROxima, которая стандартизована для массового применения.
