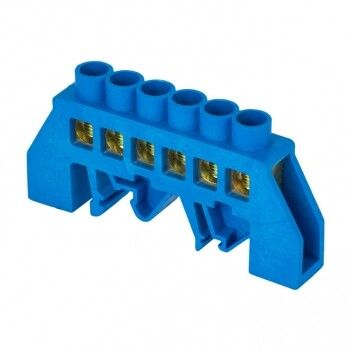

Шина нулевая N 6х9 6 отвер. латунь син. нейл. корп. комбинир. розн. стикер EKF sn0-63-06-dn-r

Шина нулевая EKF PROxima sn0-63-06-dn-r — это надёжный клеммный блок для соединения нулевых проводников в распределительных щитах. Выполненная из латуни с нейлоновым корпусом, она обеспечивает безопасное и долговечное подключение до шести проводов сечением до 9 мм² при токе до 100 А.

Назначение и область применения

Шина нулевая EKF PROxima sn0-63-06-dn-r используется для объединения нулевых рабочих проводников (L-N) в электрических щитах. Применяется в бытовых, промышленных и коммерческих системах — например, в щитах жилых домов, офисных зданий, автоматизированных линиях и оборудовании с требованием к качественному зануление. Подходит для замены старых перемычек и организации компактного распределения нуля.

Технические характеристики

• Число подключений: 6 отверстий
• Номинальный ток: 100 А
• Диапазон сечений проводников: до 9 мм²
• Материал контактов: латунь с оцинкованным покрытием
• Корпус: синий нейлон (самозагасающий, не поддерживает горение)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Способ присоединения: винтовой зажим
• Количество полюсов: 1
• Ударопрочность: да — корпус выдерживает механические нагрузки при монтаже и эксплуатации

Совместимость и монтаж

Шина легко фиксируется на стандартной DIN-рейке без дополнительных креплений. Для монтажа достаточно защёлкнуть её на рейку и затянуть винты. Каждый винт имеет круглое основание — это исключает перегиб и повреждение жилы при затяжке. Установка возможна в любых типах щитов: металлических, пластиковых, настенных, напольных. Максимальное сечение провода — 9 мм²; более толстые провода не войдут. Не рекомендуется использовать с многожильными проводами без наконечников — они могут деформироваться при затяжке.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок. Латунные контакты с оцинкованным покрытием обеспечивают устойчивость к окислению и совместимость с медью и алюминием. Корпус выполнен из самозагасающего пластика — не распространяет пламя при перегреве. Изоляция между винтами достаточна для работы в условиях до 500 В переменного тока. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1.

Преимущества

• Оцинкованная латунь — устойчива к коррозии, допускает смешанное подключение меди и алюминия
• Круглое основание винта — предотвращает перерезание жилы при затяжке
• Синий цвет корпуса — визуальное отличие от PE-шин (обычно жёлто-зелёных)
• Высокая ударопрочность — снижает риск повреждения при транспортировке и монтаже
• Стандартный шаг крепления — совместим с большинством щитов и модульных устройств

Ограничения применения

• Не предназначен для подключения проводов сечением более 9 мм² — попытки насильно вставить больший провод приведут к повреждению контактов
• Не рассчитана на постоянную работу при температуре выше +85 °C — в помещениях с высокими тепловыделениями требуется проверка условий эксплуатации
• Не следует использовать в качестве заземляющей шины (PE) — для этого есть отдельные шины с другим цветом и маркировкой
• Работает только с однофазным или трёхфазным нулём — не применяется для DC-систем

Примеры использования

• Подключение нулей от автоматических выключателей в квартирном щите
• Распределение нулевого проводника на группу розеток в офисе
• Сборка нуля в щите управления станком с ЧПУ
• Замена грубых перемычек из провода на компактную и надёжную шину в распределительном пункте

Практические советы

• Перед монтажом убедитесь, что все провода имеют одинаковое сечение — разница более чем на 2–3 мм² может вызвать неравномерную плотность контакта
• Используйте отвёртку с регулируемым моментом — переусиливать винты нельзя, даже если кажется, что контакт “не держится”
• Для многожильных проводов используйте наконечники типа НШВИ — это повысит надёжность и продлит срок службы
• Проверьте посадочный диаметр DIN-рейки перед установкой — некоторые старые рейки имеют отклонения в размерах
• После монтажа протестируйте каждый контакт тестером на отсутствие нагрева при нагрузке — особенно важно при работе с алюминиевыми проводниками
