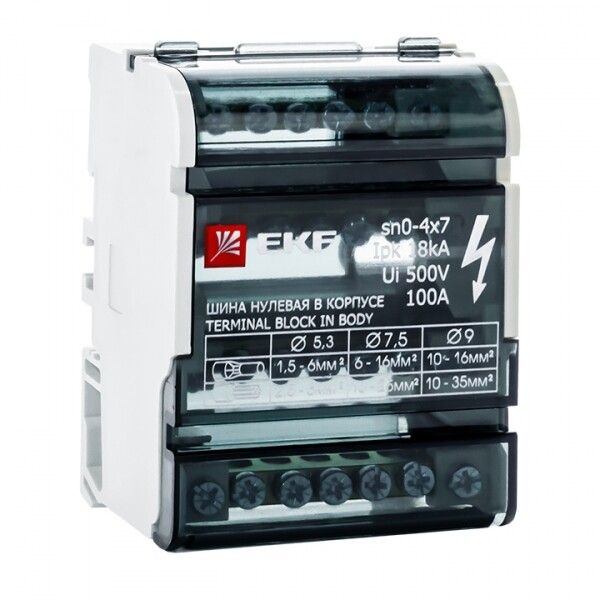

Шина нулевая в корпусе PROxima 4х7, 100 А, IP20 EKF sn0-4x7

Шина нулевая в корпусе 4х7 от EKF серии PROxima - это компактное устройство для распределения нулевого провода в щитах автоматики и силового оборудования. Подходит для монтажа на DIN-рейку, обеспечивает надёжное соединение проводников сечением 1,5–25 мм2 и защищён от случайного контакта благодаря изолирующему корпусу.

Назначение и область применения

Шина нулевая в корпусе 4х7 предназначена для коммутации и распределения нулевых проводников в распределительных щитах. Применяется в промышленных установках, системах автоматизации и КУ (комплектных устройствах), где требуется организованная и безопасная сборка нулевой шины. Особенно удобна там, где используется несколько цепей с одинаковым потенциалом нуля - например, на станках, конвейерах, пультах управления.

Технические характеристики

• Количество полюсов: 4 (четыре отдельные клеммы для подключения)
• Наличие N-шины: да (одна из шин - нейтральная, совпадает с функционалом нулевой)
• Номинальное напряжение: 400 В (работает в сетях до 400 В переменного тока)
• Номинальный ток: 100 А (выдерживает постоянную нагрузку до 100 ампер)
• Сечение проводника: 1,5 – 25 мм2 (подходит как для одножильных, так и для многожильных проводов с наконечниками НШвИ)
• Материал: медь (обеспечивает низкое переходное сопротивление и долговечность)
• Способ подключения: винтовой (зажимы фиксируют проводники болтом)
• Способ монтажа: на DIN-рейку (стандартная установка в щитах)
• Степень защиты: IP20 (защита от доступа пальцев и крупных предметов, но не от пыли и воды)
• Диапазон рабочих температур: от -40 C до +105 C (работает в суровых условиях)
• Цвет: синий (соответствует цветовой маркировке нулевого провода)
• Размер: 10 мм (толщина шины, влияет на механическую жесткость и тепловые потери)
• Нормативный документ: IEC 60309-1 (1999)

Совместимость и монтаж

Шина нулевая в корпусе 4х7 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - никаких дополнительных креплений не требуется. Подключение проводов выполняется через винтовые зажимы: оголённый конец провода (или наконечник НШвИ) вставляется в гнездо и затягивается отверткой. Корпус имеет прозрачную крышку - после монтажа можно проверить состояние соединений без вскрытия. Изолирующая задняя панель предотвращает замыкание на металлический корпус щита.

Безопасность и стандарты

Шина соответствует требованиям стандарта IEC 60309-1 (1999) - международному нормативу для электроустановочных изделий. Защита IP20 исключает контакт с токоведущими частями пальцами или инструментами, что снижает риск поражения током. Материал - медь с высокой проводимостью - минимизирует нагрев при работе на максимальном токе. Прозрачная крышка позволяет контролировать целостность соединений без демонтажа.

Преимущества

• Чёткая организация нулевых проводов - меньше путаницы в щите
• Защитный корпус снижает риск повреждения и случайного касания
• Поддержка широкого диапазона сечений - универсальность для разных задач
• Высокая термостойкость - работает даже при экстремальных температурах
• Совместима с другими элементами серии PROxima - легко формировать модульные решения

Ограничения применения

Не применяется во внешних установках - степень защиты IP20 не защищает от влаги и пыли. Не предназначен для подключения проводов сечением менее 1,5 мм2 - возможен плохой контакт. Не рекомендуется использовать в цепях с импульсными перегрузками выше 100 А - для таких случаев нужна специализированная защита. Также не следует применять в качестве основной шины PE - она предназначена только для N-проводника.

Примеры использования

• Распределение нуля в щите управления насосной станцией
• Объединение нулевых проводов от нескольких датчиков в системе автоматизации
• Сборка нулевой шины в распределительном щите промышленного конвейера
• Замена старой перемычной шины на более надёжную и защищённую в существующем щите

Практические советы

• Перед монтажом убедитесь, что сечение провода попадает в допустимый диапазон - 1,5…25 мм2. Провода меньшего сечения требуют наконечников НШвИ.
• Затягивайте винты равномерно - переусердствовать нельзя, чтобы не повредить резьбу или изоляцию.
• При использовании в щитах с несколькими шинами - выстраивайте последовательность подключения по цепям, чтобы избежать запутанности.
• Проверьте соответствие цвета: синяя шина - это ноль, не путайте с фазой (коричневая/чёрная) или землёй (жёлто-зелёная).
• Эта шина - часть серии PROxima от EKF; другие элементы этой серии (например, шины PE, автоматы, УЗО) имеют аналогичный дизайн - удобно собирать единый щит.
