Шина на DIN-рейку в корпусе (кросс-модуль) 4х7 | 11-2304-7 REXANT MEET

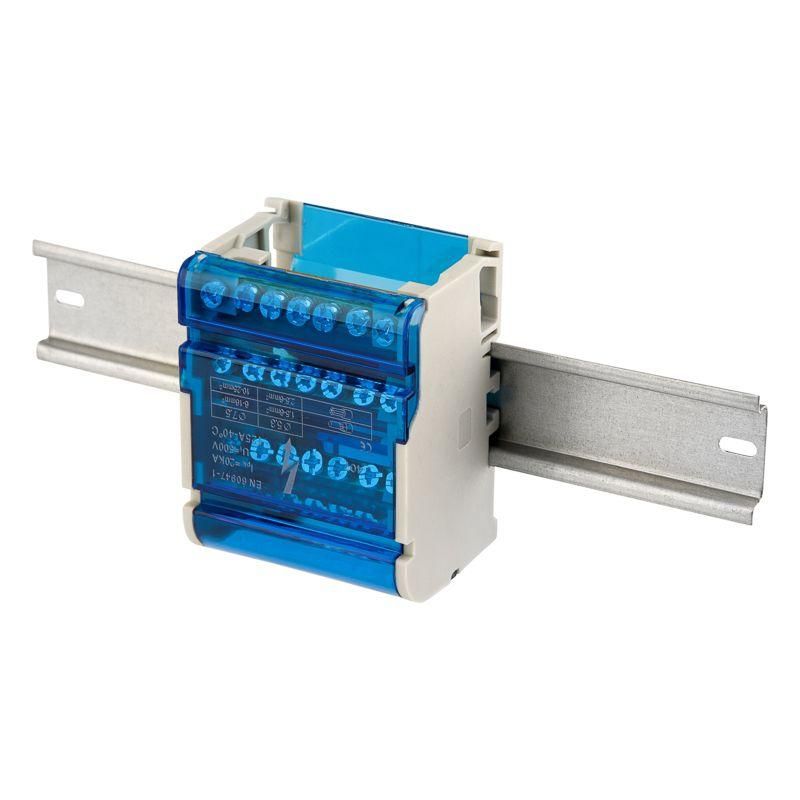

Шина на DIN-рейку в корпусе (кросс-модуль) 4×7 от REXANT — это защищённое распределительное устройство для коммутации нулевых, заземляющих и фазных проводников в электрощитах. Артикул 11-2304-7 обеспечивает надёжное соединение до 28 проводов сечением 1,5–16 мм² при максимальном токе 100 А.

Назначение и область применения

Шина на DIN-рейку в корпусе (кросс-модуль) 4×7 используется для централизованного подключения нулевых (N) и защитных заземляющих (PE) проводников, а также для распределения фазных проводов внутри распределительных щитов. Применяется в бытовых, промышленных и коммерческих электроустановках: жилые дома, офисы, производственные линии, системы автоматизации. Подходит для сборки щитов по нормам ПУЭ и ГОСТ Р 50030.2.

Технические характеристики

• Количество контактов: 28 (4 группы по 7 контактов каждая)
• Поперечное сечение подключаемых проводов: 1,5 – 16 мм²
• Максимальный рабочий ток: 100 А
• Материал контактной части: электротехническая латунь
• Корпус: самозатухающий пластик с изолирующей задней панелью и защитной крышкой
• Тип монтажа: DIN-рейка 35 мм (стандарт EN 60715)
• Степень защиты: IP20 (защита от доступа пальцев и предметов >12 мм)

Совместимость и монтаж

Шина на DIN-рейку в корпусе (кросс-модуль) 4×7 устанавливается на стандартную DIN-рейку шириной 35 мм. Для крепления используются встроенные защёлки — достаточно плотно придавить изделие к рейке до характерного щелчка. Также возможна фиксация на плоской поверхности с помощью отверстий в основании. Монтаж выполняется после отключения питания. Открывающаяся крышка позволяет удобно подключать и проверять провода без демонтажа шины. Убедитесь, что сечение провода соответствует заявленному диапазону — использование проводов меньше 1,5 мм² требует предварительной опрессовки или установки наконечников.

Безопасность и стандарты

Конструкция шины соответствует требованиям безопасности для внутреннего использования в электрощитах. Самозатухающий материал корпуса снижает риск распространения горения при перегреве. Латунные контакты обеспечивают устойчивую проводимость и минимальное нагревание при нагрузке до 100 А. Соответствует международным стандартам IEC 60947-7-1 и EN 61558-2-2 для распределительных шин.

Преимущества

• Закрытый корпус исключает случайное прикосновение к токоведущим частям
• Раздельные секции (4×7) позволяют организовать групповое распределение по функциональным зонам
• Высокая механическая прочность и долговечность контактов благодаря латуни
• Легкий доступ к контактам через открываемую крышку — обслуживание без инструментов
• Универсальная фиксация: можно монтировать как на DIN-рейку, так и на стенку

Ограничения применения

• Не предназначена для работы во взрывоопасных средах (не имеет взрывозащиты)
• Не рекомендуется использовать вне закрытых щитов — степень защиты IP20 не защищает от брызг воды и пыли
• Максимальный ток 100 А — нельзя применять для главных вводов выше этого значения без согласования с проектом
• Не подходит для многожильных проводов без наконечников — риск ослабления контакта

Примеры использования

• Подключение всех PE-проводов от розеток в квартирном щите
• Объединение N-проводов от освещения, розеток и бытовой техники
• Распределение фазы между несколькими автоматическими выключателями в одном ряду
• Сборка щита управления станком с множеством датчиков и исполнительных механизмов

Практические советы

• Перед монтажом проверьте соответствие сечения провода — слишком толстый провод не войдёт в зажим, слишком тонкий может плохо фиксироваться
• Используйте наконечники для многожильных проводов — это повысит надёжность контакта и продлит срок службы
• Не затягивайте винты чрезмерно — это повредит латунные контакты и вызовет перегрев
• При использовании нескольких шин REXANT 11-2304-7 в одном щите соблюдайте интервал между ними для теплоотвода
• После монтажа проверьте все соединения — слабый контакт может стать причиной перегрева даже при номинальном токе
