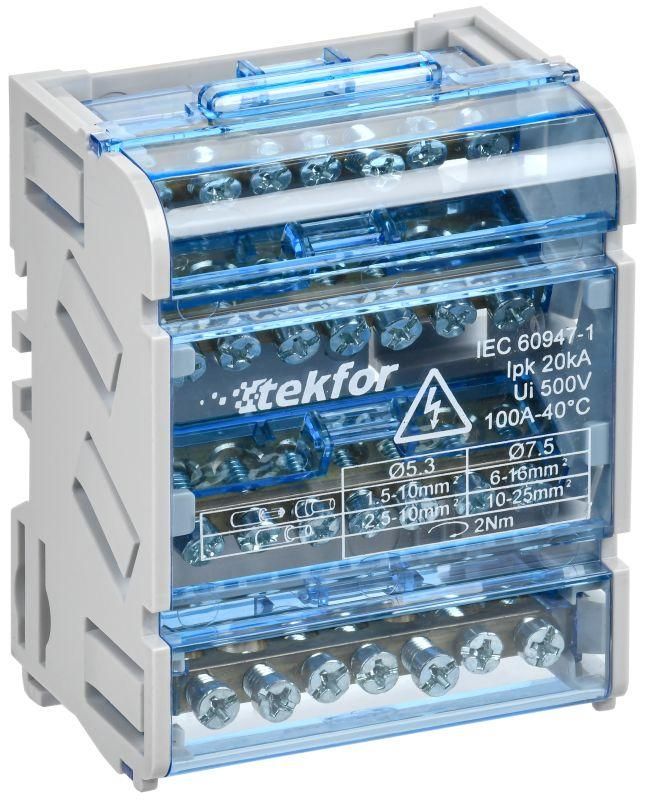

Шины на DIN-рейку (кросс-модуль) ШНК 4х7 3L+PEN TEKFOR IEK TF-DN10-4-07-100

Шины на DIN-рейку (кросс-модуль) ШНК 4х7 3L+PEN от IEK - это компактное решение для распределения фазного и нулевого провода в электрощитах. Модель с артикулом tf-dn10-4-07-100 обеспечивает надёжное соединение до четырёх проводников одновременно, что делает её идеальным выбором для сборки щитов жилых и промышленных объектов.

Назначение и область применения

Шины на DIN-рейку (кросс-модуль) ШНК 4х7 3L+PEN предназначены для создания параллельных соединений фазных (L) и нулевых (PEN) проводников в распределительных щитах. Подходят для использования в бытовых, коммерческих и промышленных системах - например, при организации группового освещения, питания автоматических выключателей, УЗО или дифференциальных автоматов. Четыре полюса позволяют распределять три фазы и один PEN-проводник, что соответствует требованиям TN-C-S и TN-S систем заземления.

Технические характеристики

• Количество полюсов: 4 (3L + PEN)
• Максимальный рабочий ток: 100 А
• Сечение подключаемых проводников: 2,5–25 мм2
• Материал шин: медно-цинковый сплав (латунь ЛС59, содержание меди ≥58%)
• Корпус: самозатухающий термостойкий пластик
• Монтаж: на DIN-рейку 35 мм и на плоскую поверхность
• Наличие нейтральной шины: да (объединённая PEN-шина)

Совместимость и монтаж

Шины на DIN-рейку (кросс-модуль) ШНК 4х7 3L+PEN совместимы со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Крепление осуществляется защёлкой - достаточно вставить модуль в рейку и слегка надавить. Для монтажа на плоскую поверхность предусмотрены два крепёжных отверстия. Соединение проводов выполняется винтовыми зажимами - момент затяжки не требует специального инструмента, но важно не перетянуть, чтобы не повредить контактную площадку. Все контакты доступны для проверки и обслуживания без демонтажа всей шины.

Безопасность и стандарты

Производитель IEK соблюдает требования ГОСТ Р 50030.2 и IEC 60947-7-1. Материал корпуса не поддерживает горение - при перегрузках или коротком замыкании он не распространяет пламя. Латунь ЛС59 устойчива к окислению и механическому износу, что гарантирует долговечность контакта даже при циклических нагрузках. Наличие PEN-шины позволяет использовать устройство в системах с совмещённым нулевым проводником, однако требуется соблюдение правил разделения PEN после входа в здание согласно ПУЭ.

Преимущества

• Высокая проводимость благодаря медно-цинковому сплаву - снижаются потери энергии и нагрев контактов
• Пластик корпуса не поддерживает горение - повышена безопасность при аварийных ситуациях
• Удобная система крепления: можно монтировать как на DIN-рейку, так и на стенку щита
• Наличие меток для маркировки кабелей - ускоряет диагностику и обслуживание
• Равномерное распределение тока между всеми полюсами - минимизирует риск перегрева одного из контактов

Ограничения применения

Не применяйте шину на токах выше 100 А - превышение может вызвать перегрев и выход из строя. Не используйте для подключения проводов сечением меньше 2,5 мм2 - они плохо фиксируются в зажимах и могут выпасть. Также запрещено применять в условиях постоянного воздействия воды, агрессивных газов или температур ниже -25 C и выше +70 C. Не рекомендуется для внешних щитов без защиты IP44 и выше.

Примеры использования

• Распределение трёх фаз и PEN-провода в этажном щите многоквартирного дома
• Подключение нескольких УЗО и автоматов к одной нулевой шине в щите офисного помещения
• Объединение проводов от группы светильников в промышленном цехе
• Сборка распределительного щита для системы кондиционирования с несколькими контурами

Практические советы

• Перед монтажом проверьте соответствие сечения провода - оптимально 4–16 мм2; более толстые провода (до 25 мм2) требуют осторожной затяжки
• Используйте маркировочные бирки - это экономит время при ремонте и диагностике
• При использовании в щитах с высокой плотностью компонентов учтите габариты модели: она занимает 7 модулей (12,5 мм каждый)
• Не смешивайте эту шину с другими сериями IEK без проверки совпадения шага крепления и глубины зажимов
• После монтажа сделайте контрольную проверку всех винтов - особенно если щит будет работать в условиях вибраций (например, на заводе)
