Выключатель автоматический однополюсный 32А С 4.5kA City9 | C9F34132 Systeme Electric APC

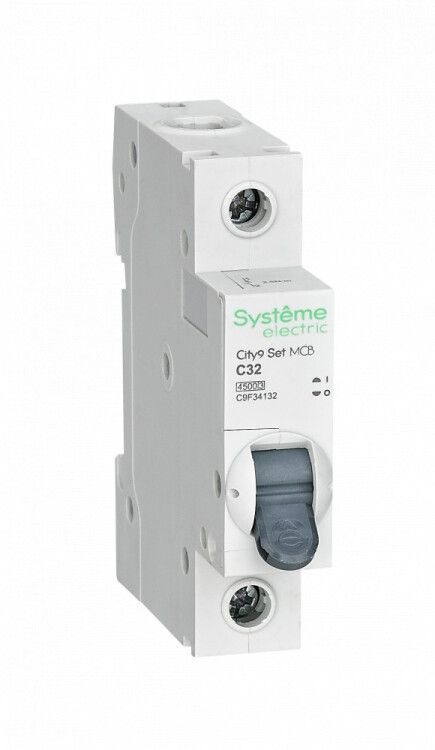

Автоматический выключатель однополюсный 32А С 4.5кА 230В модульный от бренда Systeme Electric (артикул c9f34132) предназначен для защиты бытовых и легких промышленных цепей от перегрузок и коротких замыканий. Модульная конструкция позволяет легко устанавливать его на DIN-рейку в распределительных щитах.

Назначение и область применения

Этот автоматический выключатель защищает однофазные электрические сети напряжением 230 В переменного тока. Подходит для защиты групповых линий освещения, розеток, бытовой техники и оборудования с умеренным пусковым током. Часто используется в жилых домах, офисах, малых мастерских и объектах с небольшой нагрузкой.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В - рабочее напряжение сети, для которой он рассчитан
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который устройство может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального; подходит для нагрузок с умеренными пусковыми токами (например, люминесцентные светильники, насосы, компрессоры)
• Количество полюсов: 1 - управляет одной фазой, не разрывает ноль
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами >12,5 мм, но не от воды и пыли
• Номинальное напряжение изоляции: 440 В - максимальное напряжение, которое может выдерживать изоляция внутри устройства
• Модульная ширина: 1 модуль - занимает 17,5 мм по ширине на DIN-рейке
• Глубина монтажа: 45 мм - минимальная глубина щита, необходимая для установки
• Частота: 50 Гц - совместим с сетями стандарта Европы/РФ
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую энергию при КЗ
• Способ монтажа: на DIN-рейку типа TS35
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшая конденсация

Совместимость и монтаж

Автоматический выключатель однополюсный 32А С 4.5кА 230В модульный устанавливается на стандартную DIN-рейку 35 мм. Ширина 1 модуль позволяет разместить несколько таких устройств в одном ряду. Для подключения используйте кабели сечением до 16 мм2 (медные). Клеммы имеют зажим с винтовым креплением - затягивайте равномерно, чтобы избежать повреждения контактов. Не требует дополнительной фиксации. Совместим со всеми щитами, поддерживающими модульную систему City9 SET.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Конструкция имеет класс токоограничения 3, что снижает риск возгорания при КЗ. Напряжение изоляции 440 В обеспечивает запас прочности при скачках напряжения. Клеммы спроектированы так, чтобы предотвращать случайное попадание проводов в заклеммное пространство - это снижает риск пробоя и искрения.

Преимущества

• Механизм “мгновенной коммутации” обеспечивает быстрое и надёжное отключение даже при высоких токах
• Ударопрочный корпус из усиленного пластика с 6 металлическими заклёпками увеличивает долговечность и механическую стойкость
• Изготовлен в рамках серии City9 SET - единая система элементов, обеспечивающая совместимость и удобство сборки
• Низкая глубина монтажа (45 мм) позволяет использовать его в компактных щитах
• Простая визуальная индикация положения: рычаг вверх - включен, вниз - отключен

Ограничения применения

• Не предназначена для трёхфазных сетей - требуется три отдельных автомата
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях (баня, улица, подвал без герметизации)
• Характеристика C не рекомендована для мощных двигателей с высоким пусковым током (например, сварочные аппараты, крупные насосы); лучше выбрать характеристику D
• Не подходит для защиты цепей с частыми импульсными нагрузками (например, LED-драйверы с плохой фильтрацией)
• Не является УЗО - не защищает от утечек тока на землю; для этого нужен отдельный дифференциальный автомат

Примеры использования

• Защита группы розеток в кухне или гостиной
• Отключение осветительной линии с несколькими точками
• Щитовая защита для холодильника, микроволновой печи, кофе-машины
• Линия питания для небольшого станка с асинхронным двигателем до 2,2 кВт
• Дополнительный автомат в этажном щите многоквартирного дома

Практические советы

• Выбирая автомат, проверьте суммарную мощность всех подключаемых устройств - она не должна превышать 7,4 кВт (P = U × I = 230 В × 32 А)
• При замене старого автомата убедитесь, что новый также имеет 1 модуль и подходящую характеристику C
• Не перегружайте клеммы - используйте только медные провода сечением 1,5–16 мм2; алюминий не рекомендуется
• Проверяйте состояние автомата раз в год: включите-выключите рычаг несколько раз, чтобы удалить оксидную плёнку
• Если автомат часто срабатывает - проверьте цепь на перегрузку или КЗ, а не меняйте его на более мощный
• Для сложных систем рекомендуется сочетать этот автомат с УЗО и/или дифавтоматом
