Выключатель автоматический модульный 1п C 20А 4.5кА City9 Set 230В SE C9F34120 APC

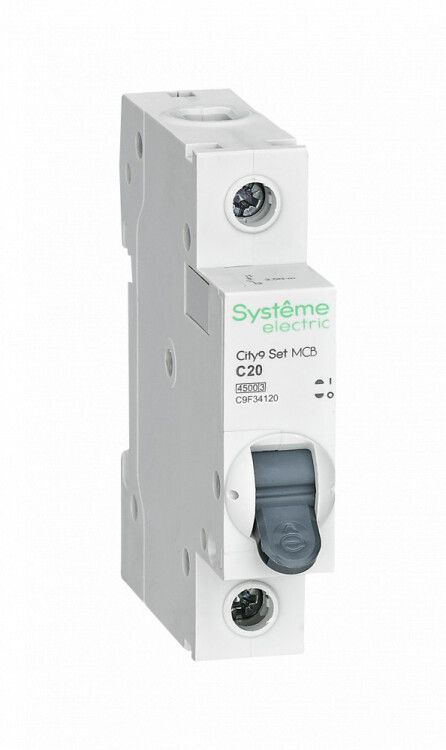

Автоматический выключатель модульный однополюсный 20А С 4.5кА 230В от бренда Systeme Electric (артикул c9f34120) предназначен для защиты бытовых и легкопромышленных цепей от перегрузок и коротких замыканий. Этот выключатель встраивается в распределительные щиты на DIN-рейку и работает в сетях переменного тока 230 В, 50 Гц.

Назначение и область применения

Автоматический выключатель модульный однополюсный 20А С 4.5кА 230В защищает однофазные электрические цепи от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Подходит для установки в жилых домах, офисах, малых мастерских и на объектах с умеренным уровнем потребления энергии. Часто используется для защиты групп розеток, освещения, бытовой техники и других нагрузок до 20 А.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 230 В переменного тока (AC);
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно отключить;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как люминесцентные светильники, насосы, компрессоры;
• Количество полюсов: 1 - управляет одной фазой сети;
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах;
• Номинальное напряжение изоляции: 440 В - гарантирует надёжную изоляцию при кратковременных скачках напряжения;
• Модульная ширина: 1 М - занимает один стандартный модуль на DIN-рейке (17,5 мм);
• Глубина монтажа: 45 мм - требует минимальной глубины щита для свободного монтажа;
• Частота: 50 Гц - совместим с сетями стран СНГ и Европы;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода;
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запылённости и влажности.

Совместимость и монтаж

Автоматический выключатель modulnyy odnopolyusnyy 20A S 4.5kA 230B (c9f34120) монтируется на стандартную DIN-рейку типа TS35. Ширина 1 М позволяет легко размещать его рядом с другими автоматами в одном щите. Для подключения используются медные провода сечением от 0,75 до 2,5 мм2. Клеммы рассчитаны на затяжку отверткой - зажимы обеспечивают плотный контакт без необходимости предварительной обжимки. Устройство не требует дополнительных креплений. Глубина 45 мм должна учитываться при выборе корпуса щита - недостаточная глубина помешает закрытию крышки.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытового и аналогичного использования. Конструкция включает механизмы, предотвращающие случайное прикосновение к токоведущим частям. Клеммы спроектированы так, чтобы провод не мог выпасть или задеть соседние элементы. Корпус изготовлен из ударопрочного самозагасающего пластика, что снижает риск возгорания при аварийном нагреве.

Преимущества

• Механизм “мгновенной коммутации” обеспечивает быстрое и надёжное отключение даже при высоких токах КЗ;
• Шесть металлических заклёпок усиливают механическую прочность корпуса и предотвращают деформацию при внешних воздействиях;
• Защита клеммного пространства исключает риск короткого замыкания из-за некорректного подключения;
• Универсальная характеристика C делает устройство подходящим для большинства типовых нагрузок в квартирах и небольших предприятиях;
• Совместимость с сериями City9 SET позволяет использовать его в качестве замены или дополнения в уже установленных щитах.

Ограничения применения

• Не предназначена для трёхфазных систем - требуется три отдельных устройства для каждой фазы;
• IP20 не допускает установку во влажных, пыльных или открытых помещениях - только внутри закрытых щитов;
• Не рекомендован для нагрузок с очень высоким пусковым током (например, мощные двигатели >3 кВт), где лучше подойдут характеристики D;
• Не следует применять в сетях с напряжением выше 230 В - возможен выход из строя или опасность пробоя изоляции;
• Не является устройством УЗО - для защиты от утечек тока необходимо дополнительно устанавливать дифференциальный автомат или УЗО.

Примеры использования

• Защита группы розеток в кухне или комнате;
• Подключение холодильника, микроволновой печи, стиральной машины;
• Обеспечение безопасности осветительных цепей с люминесцентными или LED-светильниками;
• Щитовая защита в небольшом офисе или мастерской с оборудованием до 4,5 кВт;
• Замена старого автомата в существующем щите при ремонте или модернизации.

Практические советы

• При замене автомата проверьте соответствие сечения провода - для 20 А минимум 2,5 мм2 меди;
• Не затягивайте клеммы слишком сильно - это повредит контакты и пластиковые детали;
• Если в щите много автоматов, убедитесь, что есть место для открытия крышки - глубина 45 мм не всегда учитывается при выборе корпуса;
• Для защиты от утечек тока используйте этот автомат вместе с УЗО (например, 30 мА);
• При сборке щита соблюдайте цветовую маркировку: фаза - коричневый/красный, ноль - синий, земля - жёлто-зелёный;
• Этот автомат (c9f34120) совместим со всеми изделиями серии City9 SET - можно смело сочетать с рубильниками, УЗО и другим оборудованием SE.
