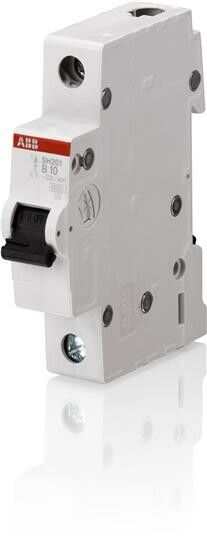

Выключатель автоматический однополюсный SH201 25А C 6кА (SH201 25) | 2CDS211001R0254 ABB 25

Автоматический выключатель ABB SH201 C 25 - однополюсный модульный аппарат для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов. Номинальный ток 25 А, отключающая способность 6 кА, класс токоограничения 3 обеспечивают надёжную работу даже при высоких токах КЗ.

Назначение и область применения

Автоматический выключатель ABB SH201 C 25 предназначен для защиты однофазных цепей переменного тока от перегрузок и коротких замыканий. Применяется в бытовых и промышленных распределительных щитах: для групп освещения, розеточных контуров, бытовой техники, маломощного оборудования. Характеристика срабатывания «C» делает его подходящим для нагрузок с умеренным пусковым током - например, люминесцентных светильников, насосов, компрессоров.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 25 А
• Отключающая способность: 6 кА
• Характеристика срабатывания: C - средний токовый порог для пусковых токов
• Номинальное напряжение: 400 В
• Напряжение изоляции: 440 В
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам
• Тип тока: Переменный (AC), частота 50–60 Гц
• Сечение подключаемого провода: 0,75 – 25 мм2 - совместим с медными проводниками всех распространённых сечений
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и влаги
• Рабочая температура: от -25 до +55 C - допустимо использование в неотапливаемых помещениях
• Модульная ширина: 1 М - занимает один стандартный модуль на DIN-рейке
• Глубина монтажа: 69 мм - требует достаточного внутреннего объёма щита
• Класс токоограничения: 3 - снижает энергию КЗ, повышает безопасность
• Категория перенапряжения: III - рассчитан на применение в распределительных устройствах
• Степень загрязнения: 2 - подходит для помещений с умеренной запылённостью

Совместимость и монтаж

Автоматический выключатель ABB SH201 C 25 монтируется на стандартную DIN-рейку типа TS35. Установка осуществляется путём защёлкивания - никаких болтов или креплений не требуется. Для подключения используются зажимы с винтами, которые фиксируют провода сечением от 0,75 до 25 мм2. Обратите внимание: максимальное сечение 25 мм2 соответствует многожильным и одножильным проводам, но не всем типам клеммных колец - проверьте соответствие габаритов контактного зажима перед монтажом. Выключатель совместим со всеми устройствами серии SH200, включая другие автоматы, УЗО и дифавтоматы ABB.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60898-1 и IEC/EN 60947-2. Класс токоограничения 3 обеспечивает снижение энергии короткого замыкания, что уменьшает риск возгорания и повреждения кабеля. Категория перенапряжения III гарантирует устойчивость к импульсным перенапряжениям, характерным для распределительных сетей. Сертифицирован для работы в условиях степени загрязнения 2 - то есть в обычных закрытых помещениях без постоянного контакта с пылью, влагой или химическими веществами.

Преимущества

• Надёжное срабатывание при перегрузках благодаря точной тепловой характеристике «C»
• Высокая отключающая способность (6 кА) - подходит для современных сетей с повышенными токами КЗ
• Компактная форма (1 модуль) позволяет экономить место в щитке
• Яркая рычаговая ручка с чёткой визуальной индикацией состояния (включено/отключено)
• Совместимость с другими изделиями серии SH200 - удобно собирать комплексную защиту

Ограничения применения

• Не предназначен для постоянной работы при температуре ниже -25 C - возможны отказы в холодных неотапливаемых помещениях
• Степень защиты IP20 исключает использование во влажных, пыльных или наружных условиях - для этого нужны устройства с IP44 и выше
• Подходит только для переменного тока - нельзя использовать в цепях постоянного тока
• Не является УЗО - не защищает от утечек тока на землю; для защиты человека нужен отдельный дифференциальный автомат
• Не рекомендован для защиты мощных двигателей с высоким пусковым током (>5×Iн); лучше выбрать характеристику D

Примеры использования

• Защита группы розеток в квартире или офисе
• Автомат для питания холодильника, микроволновки, кофе-машины
• Щиток на этаже многоэтажного дома - защита одной комнаты или коридора
• Электрошкаф на производстве для управления маломощным оборудованием (конвейеры, вентиляторы, контроллеры)

Практические советы

• Выбирая автомат ABB SH201 C 25, убедитесь, что суммарная мощность подключённых устройств не превышает 5,5 кВт (при 220 В) - это предельная нагрузка для 25 А
• При монтаже затягивайте клеммы усилием 0,8–1,0 Нм - недостаточно или слишком сильно затянутые провода вызывают нагрев
• Если в щите уже установлены другие автоматы серии SH200 - можно смело сочетать их с этим выключателем, они имеют единые крепления и интервалы
• Для защиты от утечек тока используйте пару: этот автомат + отдельное УЗО (например, ABB S201) - так будет выполнена вся необходимая защита
• Проверяйте наличие сертификатов и маркировки ABB на корпусе - существуют аналоги с поддельной маркировкой
