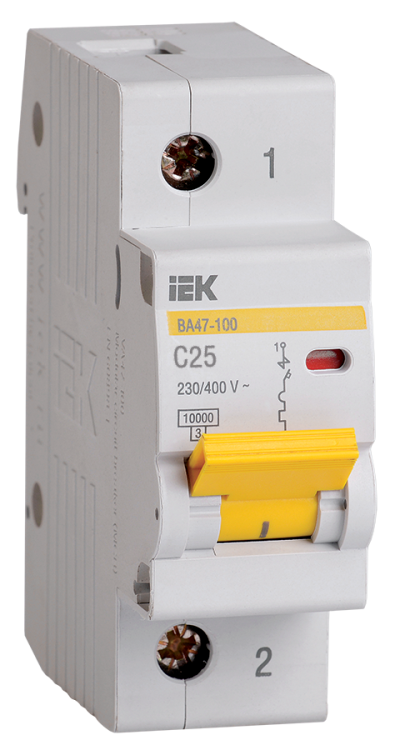

Выключатель автоматический однополюсный ВА47-100 25А C 10кА KARAT | MVA40-1-025-C IEK

Автоматический выключатель модульный однополюсный 25А 10кА характеристика С ВА47-100 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат, входящий в серию KARAT, подходит как для бытовых, так и для промышленных сетей и монтируется на DIN-рейку. Артикул mva40-1-025-c обеспечивает надёжную работу в условиях широкого диапазона температур.

Назначение и область применения

Автоматический выключатель модульный однополюсный 25А 10кА характеристика С ВА47-100 защищает группы потребителей с активной и индуктивной нагрузкой — например, освещение, розеточные контуры, насосы, вентиляторы, маломощные двигатели. Применяется в щитках жилых домов, офисов, производственных помещений. Благодаря высокой отключающей способности (10 кА) может использоваться как вводный автомат в распределительных щитах.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который выдерживает автомат без срабатывания
• Номинальное напряжение: 230 В — рассчитан на однофазные сети переменного тока
• Количество полюсов: 1 — управляет одной фазой
• Номинальная отключающая способность: 10 кА — способен безопасно отключить цепь при токе короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: C — оптимальна для нагрузок с пусковыми токами (электродвигатели, люминесцентные светильники)
• Тип расцепителя: тепловой (для перегрузок) и электромагнитный (для КЗ)
• Род тока: переменный (AC), частота 50 Гц
• Максимальное сечение кабеля: 25 мм² — подходит для медных проводов до этого сечения
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги; применяется только внутри закрытых щитов
• Ширина по модулям: 1,5 модуля — занимает 27 мм на DIN-рейке
• Глубина монтажа: 74,3 мм — требует достаточного внутреннего объёма щита
• Диапазон температур: от -40 °C до +50 °C — работает в холодных и жарких помещениях
• Климатическое исполнение: УХЛ4 — допустимо использование в неотапливаемых помещениях с повышенной влажностью
• Класс токоограничения: 3 — быстродействующий, снижает энергию КЗ
• Срок службы: 15 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 25А 10кА характеристика С ВА47-100 монтируется на стандартную DIN-рейку шириной 35 мм. Фиксация осуществляется через защёлку с двойным положением — надёжно удерживается даже при вибрациях. Подключение проводов выполняется в верхние и нижние зажимы с насечками, повышающими контактное давление. Для правильного монтажа используйте кабель сечением до 25 мм². Не рекомендуется затягивать зажимы силой больше необходимой — это может повредить изоляцию или сам зажим.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Соответствие этим нормам гарантирует соответствие европейским стандартам IEC/EN 60898-1. Класс токоограничения 3 обеспечивает быстрое гашение дуги, снижая риск возгорания. IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от внешних воздействий — поэтому установка обязательна только в закрытых щитах.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный — на внезапные КЗ
• Яркий индикатор положения контактов — легко определить, включен ли автомат
• Усиленная рукоятка с большей площадью захвата — удобнее включать/выключать рукой в перчатках
• Насечки на зажимах — снижают нагрев и предотвращают ослабление контакта при вибрации
• Поддержка установки дополнительных устройств (блокировки, сигнализации) — можно доработать под нужды системы
• Работоспособность при экстремальных температурах — подходит для неотапливаемых объектов

Ограничения применения

• Не предназначен для работы в открытых или влажных местах — IP20 не защищает от воды и пыли
• Не используется в цепях постоянного тока — только для AC 50 Гц
• Не подходит для защиты мощных двигателей свыше 5–7 кВт без дополнительных средств (например, магнитных пускателей)
• Не следует использовать в системах с частыми аварийными отключениями — это сокращает срок службы механизма
• Не рекомендуется для установки в щитах глубиной менее 80 мм — требуется запас для свободного открывания крышки

Примеры использования

• Защита розеточных групп в квартире или офисе
• Вводной автомат в этажном щите многоквартирного дома
• Щит управления конвейером с асинхронным двигателем
• Распределительный щит на складе с освещением и бытовыми приборами
• Цепь питания насоса в канализационной насосной станции

Практические советы

• Выбирая автомат, проверьте, что суммарная мощность всех подключённых приборов не превышает 5,75 кВт (25 А × 230 В)
• Для цепей с пусковыми токами (двигатели, лампы) характерика “C” — оптимальный выбор; для чисто резистивных нагрузок (обогреватели) лучше “B”, но здесь она недоступна
• При замене автомата совмещайте сечение кабеля и номинал — нельзя ставить 25 А на провод 1,5 мм²
• Проверяйте плотность затяжки зажимов — слабый контакт вызывает перегрев, слишком сильный — трещины в корпусе
• Если планируете подключать дополнительные модули (например, UZO), учтите, что этот автомат занимает 1,5 модуля — оставьте место в щите
• При работе в холоде (-30…-40 °C) перед первым включением дайте аппарату прогреться в течение 10 минут
