Выключатель автоматический однополюсный S201 63А C 6кА (S201 C63) | 2CDS251001R0634 ABB

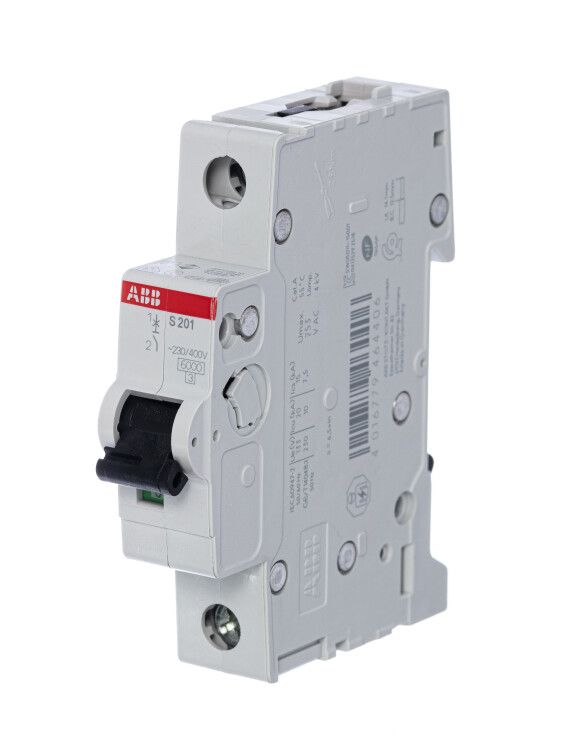

Автоматический выключатель ABB S201 C63 — однополюсный коммутационный аппарат с номинальным током 63 А и отключающей способностью 6 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах. Устройство устанавливается на DIN-рейку, совместимо с проводами до 35 мм² и работает в широком диапазоне температур.

Назначение и область применения

Автоматический выключатель ABB S201 C63 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, производственных объектов и других объектов с однофазными нагрузками. Подходит для защиты освещения, розеточных групп, нагревательных приборов, насосов и другого оборудования, работающего от сети 220–230 В.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 63 А
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, светильники, насосы, малые двигатели)
• Номинальное напряжение: 220–230 В переменного тока
• Номинальное напряжение изоляции: 440 В
• Номинальная отключающая способность: 6 кА — способен безопасно отключить ток короткого замыкания до 6000 А
• Сечение подключаемых проводов: 0,75 – 35 мм² (медные)
• Тип тока: AC/DC (работает как в переменном, так и в постоянном токе, но оптимизирован для AC)
• Частота: 50 Гц
• Класс токоограничения: 3 — высокий уровень ограничения тока КЗ, снижающий термические и электродинамические воздействия
• Категория перенапряжения: III — предназначен для установки в местах с повышенной вероятностью скачков напряжения
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным импульсам (например, от грозовых разрядов)
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 69 мм — требует достаточного места внутри щита
• Рабочая температура: от -25 °C до +55 °C
• Климатическое исполнение: УХЛ3.1 — рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях
• Степень загрязнения: 2 — допустимо наличие неметаллической пыли и небольшой влажности
• Нормативные документы: МЭК/EN 60898-1, МЭК 60947-2

Совместимость и монтаж

Выключатель ABB S201 C63 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защелкнуть устройство на рейке — фиксация происходит с помощью пластиковой защелки на нижней части корпуса. Для демонтажа необходимо слегка надавить отверткой на защелку, чтобы освободить механизм. Подключение проводов выполняется через винтовые клеммы сверху и снизу. Рекомендуется использовать наконечники для многожильных проводов. Устройство совместимо со всеми элементами серии S200, что позволяет собирать компактные щиты с другими автоматами, УЗО и реле.

Безопасность и стандарты

Автоматический выключатель ABB S201 C63 соответствует международным стандартам IEC/EN 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленного использования). Это гарантирует соответствие требованиям безопасности, надежности и долговечности. Класс токоограничения 3 и импульсная прочность 4 кВ повышают безопасность при аварийных режимах. Устройство имеет двойную изоляцию и предотвращает случайное прикосновение к токоведущим частям благодаря конструкции корпуса и расположению клемм.

Преимущества

• Высокая отключающая способность (6 кА) обеспечивает надежную защиту даже в зонах с высокой токовой мощностью КЗ
• Характеристика “C” идеально подходит для типовых бытовых и легкопромышленных нагрузок
• Широкий диапазон сечений проводов (0,75–35 мм²) позволяет использовать как тонкие, так и массивные кабели
• Поддержка монтажа на DIN-рейку и совместимость с серией S200 упрощают сборку щитов
• Устойчивость к температурным колебаниям (-25…+55 °C) делает его пригодным для установки в неотапливаемых помещениях
• Возможность установки дополнительных аксессуаров (блокировки, сигнализации, дистанционного управления) расширяет функциональность

Ограничения применения

• Не предназначен для установки на открытых площадках или в сырых помещениях — степень защиты IP20 не защищает от воды и пыли
• Не рекомендуется для защиты мощных двигателей с высоким пусковым током (более 5–7 кратного значения номинала); для них лучше выбрать характеристику D
• Не следует использовать в цепях с постоянным током выше 220 В — хотя формально поддерживается DC, эффективность и срок службы снижаются
• Требуется минимум 69 мм свободной глубины в щите; не подходит для очень компактных или старых щитов с ограниченным пространством

Примеры использования

• Защита группы розеток в квартире с мощными приборами (стиральные машины, бойлеры)
• Щитовая защита освещения в административном здании
• Комплектация распределительного щита на производстве для питания конвейеров, вентиляторов, малых насосов
• Установка в щитах на дачах и коттеджах с сезонной нагрузкой

Практические советы

• Перед монтажом проверьте, что сечение кабеля соответствует заявленному диапазону (0,75–35 мм²). Перегрузка клемм может вызвать перегрев.
• При использовании многожильных проводов обязательно используйте наконечники — они предотвращают ослабление контакта после нескольких циклов включения.
• Не затягивайте винты клемм слишком сильно — это может повредить изоляцию или деформировать контакт.
• Если планируете расширять щит, выбирайте другие устройства из серии S200 — все элементы имеют одинаковый шаг и форму, что упрощает компоновку.
• Для условий с частыми перепадами напряжения (например, в деревнях с длинными ЛЭП) этот автомат — хороший выбор благодаря категории перенапряжения III.
• Проверяйте маркировку на корпусе перед установкой: убедитесь, что это именно ABB S201 C63, а не другой тип (например, B или D).
