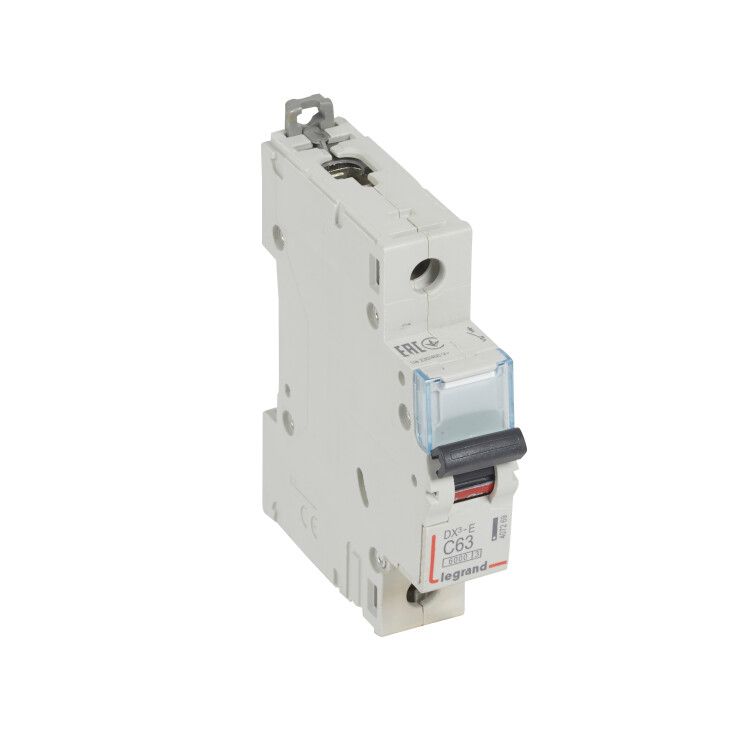

Выключатель автоматический модульный 1п C 63А 6кА DX3-E 6000 1мод. 230/400В Leg 407269 Legrand

Автоматический выключатель Legrand DX3-E 6000 (артикул 407269) - однополюсный коммутационный аппарат для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитках жилых домов, офисов и промышленных объектах, где требуется надежная защита при токах до 63 А.

Назначение и область применения

Автоматический выключатель Legrand DX3-E 6000 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он включает, проводит и отключает ток в штатных условиях, а при аварийной ситуации - автоматически размыкает цепь. Устройство применяется в сетях переменного тока с напряжением до 230 В (до 400 В между фазами) частотой 50–60 Гц. Подходит для бытовых и промышленных систем: освещения, розеточных групп, оборудования на конвейерах, насосах, маломощных станках.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 63 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, двигатели малой мощности)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Номинальное напряжение: 230 В (между фазой и нулём); допускается использование в трёхфазных сетях до 400 В
• Сечение подключаемых проводов: 1,5 – 35 мм2 - совместим с медными проводами любого распространённого сечения
• Напряжение изоляции: 500 В
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 44 мм - требует минимального места внутри щита
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от пыли и влаги; подходит только для внутренней установки в закрытые щиты
• Рабочая температура: от -25 C до +70 C
• Частота: 50–60 Гц
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренно холодным и влажным климатом
• Стандарты: МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Автоматический выключатель Legrand DX3-E 6000 монтируется на стандартную DIN-рейку шириной 35 мм. Фиксация происходит с помощью защелки - для демонтажа достаточно оттянуть её отверткой через специальное отверстие. Подключение проводов выполняется к винтовым зажимам: затягивать необходимо равномерно, чтобы избежать перегрева. Устройство совместимо со всеми типами проводов сечением 1,5–35 мм2, в том числе многожильными и одножильными. Может устанавливаться рядом с другими модульными устройствами (розетки, УЗО, реле) в одном щите.

Безопасность и стандарты

Автоматический выключатель Legrand DX3-E 6000 соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленного использования). Класс токоограничения 3 гарантирует быстрое гашение дуги при КЗ, что снижает риск повреждения проводки и оборудования. Конструкция исключает случайное прикосновение к токоведущим частям при установленном лицевом элементе. Для работы в условиях повышенной влажности или открытых площадках требуется дополнительная защита - сам прибор не имеет герметизации (IP20).

Преимущества

• Высокая отключающая способность (6 кА) обеспечивает надёжную защиту даже в сетях с большими потенциальными токами КЗ
• Компактный формат (1 модуль) экономит место в распределительных щитах
• Удобная защелка для быстрого монтажа и снятия без инструментов
• Поддержка широкого диапазона сечений проводов - не требует переходников
• Совместимость с сериями Legrand Euro и DX3-E - можно использовать в качестве замены в существующих щитах

Ограничения применения

• Не предназначена для постоянной работы при температуре ниже -25 C или выше +70 C - возможны отказы в экстремальных условиях
• Степень защиты IP20 запрещает установку во влажных, пыльных или наружных местах - только в закрытых щитах
• Характеристика “C” не подходит для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели, сварочные аппараты) - для них нужна характеристика D
• Не является УЗО - не защищает от утечек тока на землю; для полноценной безопасности требуется установка отдельного устройства

Примеры использования

• Защита группы розеток в квартире или офисе
• Коммутация осветительных цепей с люминесцентными и LED-светильниками
• Защита насосов, вентиляторов, компрессоров малой мощности
• Фазовая защита в трёхфазных щитах (по одной на каждую фазу)
• Замена старых автоматов в реконструируемых электроустановках

Практические советы

• Выбирая автомат, проверьте, что номинальный ток нагрузки не превышает 80 % от 63 А (не более ~50 А длительно) - это продлит срок службы
• При подключении многожильных проводов используйте наконечники - они предотвращают ослабление контакта
• Не устанавливайте несколько автоматов одного типа на одну цепь - это создаёт риски координационных сбоев
• При замене убедитесь, что новый автомат Legrand DX3-E 6000 точно соответствует по току, характеристике и глубине монтажа
• Для промышленных объектов с высокой вероятностью КЗ рекомендовано сочетание с предохранителями или автоматами с классом токоограничения выше 3
