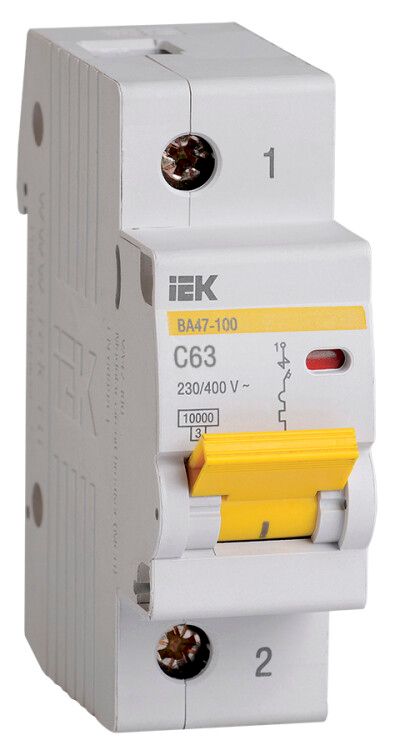

Выключатель автоматический однополюсный ВА47-100 63А C 10кА KARAT | MVA40-1-063-C IEK

Автоматический выключатель модульный однополюсный 63А 10кА характеристика С ВА47-100 от IEK - надёжное устройство для защиты электропроводки от перегрузок и коротких замыканий. Подходит для установки в щитках жилых домов, офисов и промышленных объектов. Артикул mva40-1-063-c соответствует серии KARAT.

Назначение и область применения

Автоматический выключатель ВА47-100 защищает группы потребителей с активной и индуктивной нагрузкой - например, освещение, розеточные контуры, насосы, вентиляторы, маломощные двигатели. Применяется в вводно-распределительных устройствах (ВРУ) и этажных щитах как в бытовых, так и в промышленных электроустановках. Благодаря высокой отключающей способности (10 кА) может использоваться в роли вводного автомата.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выдерживает автомат без срабатывания
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, светильники, насосы, компрессоры)
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания
• Количество полюсов: 1 - управляет одной фазой сети
• Тип расцепителя: тепловой (для перегрузок) и электромагнитный (для КЗ)
• Максимальное сечение кабеля: 25 мм2 - можно подключить медный провод до этого размера
• Ширина по модулю: 1,5 М - занимает 1,5 стандартных модулей на DIN-рейке (27 мм каждый)
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и воды; предназначен для внутренней установки в закрытых щитах
• Диапазон температур: от -40 C до +50 C - работает в холодных и жарких условиях
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая риск повреждения оборудования
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью

Совместимость и монтаж

Автоматический выключатель ВА47-100 монтируется на стандартную DIN-рейку 35 мм. Глубина монтажа - 74,3 мм, что важно учитывать при проектировании корпуса щита. Контакты имеют насечки для лучшего контакта с проводом, предотвращающие нагрев и ослабление соединения. Для подключения используйте провода сечением до 25 мм2. Автомат совместим с другими изделиями серии KARAT и легко интегрируется в сборки IEK.

Безопасность и стандарты

Выполнено в соответствии с ГОСТ Р 50345 и ТУ 2000 АГИЕ.641.235.003. Соответствие нормам обеспечивает сертифицированную безопасность при работе в сетях 230 В. Класс токоограничения 3 гарантирует быстрое гашение дуги при аварии, снижая риск возгорания.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные КЗ
• Яркий индикатор положения контактов - видно, включен ли автомат, даже издалека
• Защёлка на DIN-рейке с двойной фиксацией - не выпадает при вибрациях и ударах
• Увеличенная рукоятка удобнее для ручного управления, особенно в перчатках
• Насечки на зажимах снижают переходное сопротивление и повышают долговечность соединения
• Подходит для установки в качестве вводного автомата благодаря 10 кА отключающей способности

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для переменного тока 50 Гц
• IP20 не допускает установку вне закрытых щитов - нельзя использовать на улице или в сырых помещениях без дополнительной защиты
• Не рекомендуется для защиты мощных двигателей с очень высокими пусковыми токами (более 8–10× Iном); лучше выбрать характеристику D
• Максимальное сечение кабеля - 25 мм2; для больших проводов требуется другой тип автомата

Примеры использования

• Вводной автомат в квартирном щите на 63 А
• Защита группы розеток в офисе или мастерской
• Щит на этаже многоквартирного дома для нескольких комнат
• Распределительный щит на производстве для питания станков с индуктивной нагрузкой
• Объекты с низкими температурами зимой - склады, ангары, тепличные комплексы

Практические советы

• Выбирая автомат ВА47-100, проверьте соответствие сечения кабеля - не превышайте 25 мм2, чтобы избежать перегрева зажимов
• При монтаже плотно затягивайте винты зажимов - слабый контакт вызывает нагрев и выход из строя
• Если нужна защита от скачков напряжения - параллельно установите УЗО или реле напряжения
• Для систем с частыми пусками (например, насосы) убедитесь, что характеристика C достаточна; если срабатывает часто - рассмотрите вариант с характеристикой D
• При замене старого автомата сверьте ширину - ВА47-100 занимает 1,5 модуля, поэтому место в щите должно быть точно рассчитано
